耦合器
2.17~3.3GHz,耦合度 30dB, 波导口,峰值功率1MW，平均功率15KW
- ZDC25-30W2.17-3.3G-663
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2.17 | ~ | 3.3 | GHz |
| 插入损耗 | 0.15 | dB | ||
| 耦合度 | 28.5 | 30 | 31.5 | dB |
| 方向性 | 15 | dB | ||
| 主线驻波比 | 1.1 | |||
| 耦合线驻波比 | 1.35 |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | BJ26 |
| 表面 | 本导 |
| 功率容量 | 峰值功率1MW，平均功率15KW设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | FDP26 |
| 输出端口 | OUT | FDP26 |
| 耦合端口 | C | N-F |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 2.17 | 1.02 | 1.03 | -0.07 | -30.29 | -19.27 |
| 2.25 | 1.02 | 1.11 | -0.06 | -30.20 | -23.58 |
| 2.33 | 1.02 | 1.16 | -0.06 | -30.10 | -24.53 |
| 2.41 | 1.02 | 1.19 | -0.06 | -30.07 | -22.51 |
| 2.49 | 1.01 | 1.20 | -0.06 | -29.98 | -22.79 |
| 2.57 | 1.01 | 1.18 | -0.06 | -29.91 | -25.93 |
| 2.65 | 1.01 | 1.16 | -0.05 | -29.85 | -28.27 |
| 2.74 | 1.01 | 1.13 | -0.06 | -29.81 | -22.85 |
| 2.82 | 1.01 | 1.10 | -0.05 | -29.81 | -19.73 |
| 2.90 | 1.01 | 1.09 | -0.06 | -29.86 | -18.88 |
| 2.98 | 1.01 | 1.09 | -0.06 | -29.88 | -19.42 |
| 3.06 | 1.02 | 1.10 | -0.05 | -29.94 | -20.75 |
| 3.14 | 1.02 | 1.13 | -0.06 | -30.06 | -20.41 |
| 3.22 | 1.03 | 1.19 | -0.06 | -30.17 | -18.04 |
| 3.30 | 1.03 | 1.29 | -0.06 | -30.34 | -16.08 |
参考实物图

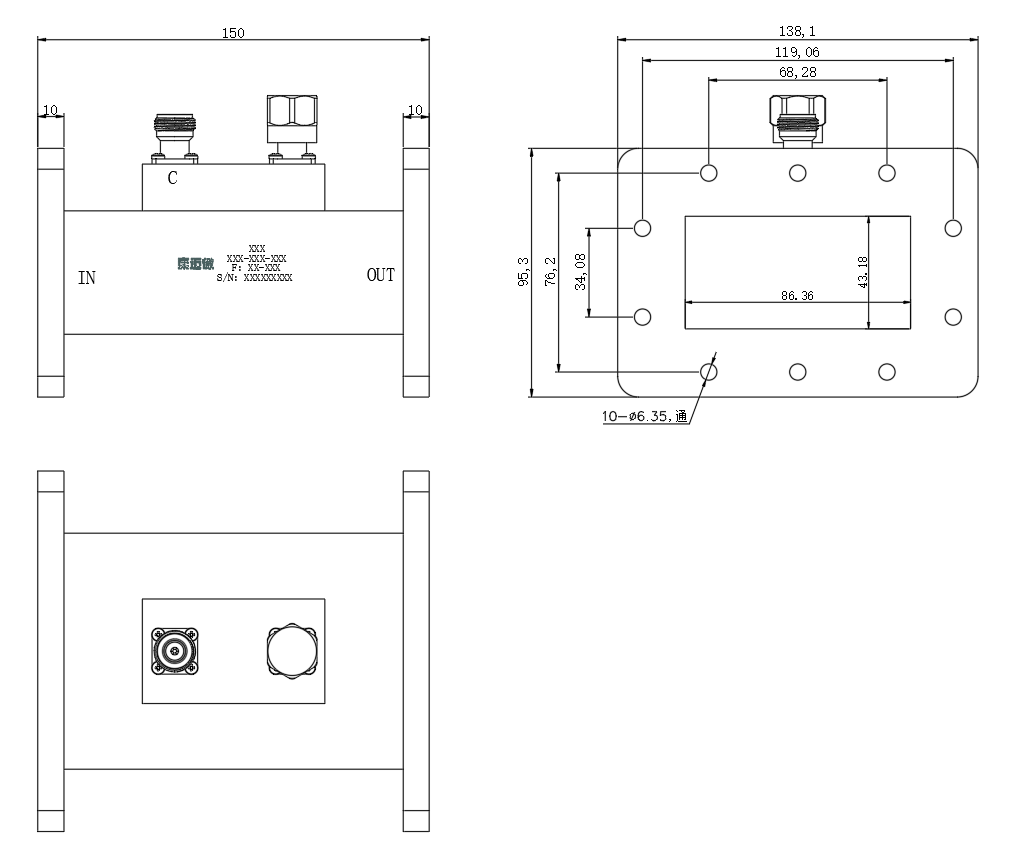

外形结构图（mm）

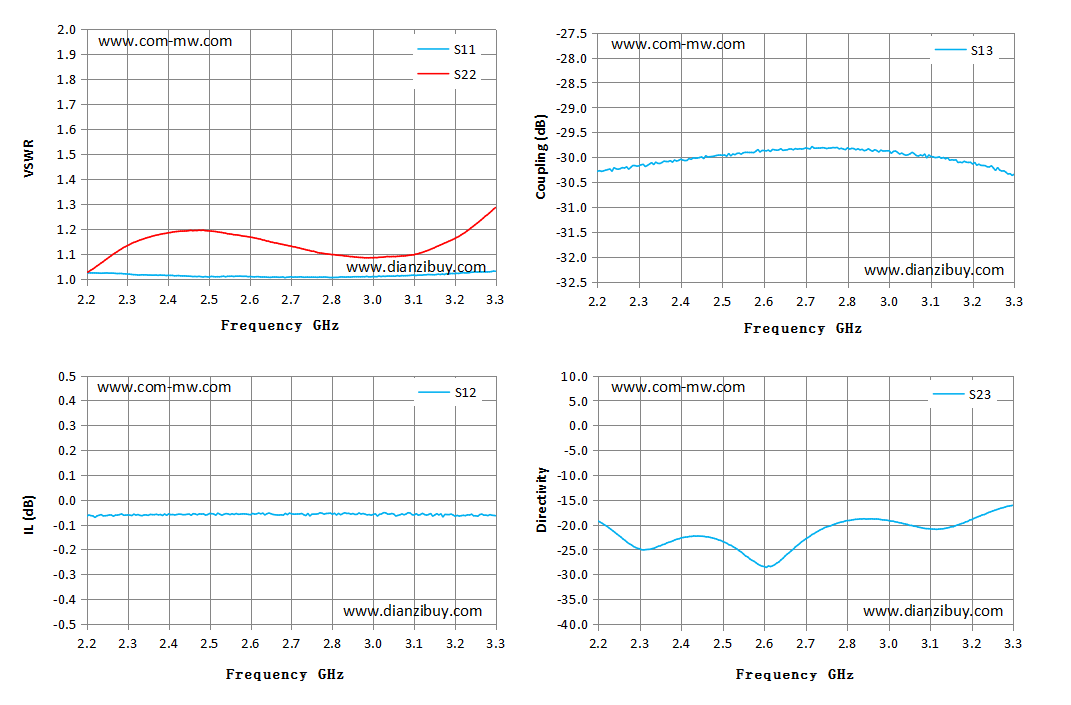

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
