功分器
1~6GHz, 1500W, 10路, 0°, L29
- ZPD25-10C1-6G-413
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 6 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 5 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.4 | dB | ||
| 相位平衡 | ±6 | ° | ||
| 耦合度 | 43 | 45 | 47 | dB |
| 耦合平坦度 | ±1 | dB | ||
| 方向性 | 12 | dB | ||
| 耦合端驻波比 | 1.5 |
其它参数
| 功率容量 | 1500W设计保证AVG |
| 路数 | 10路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | L29-F |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 公共端口 | 0（L29-K） |
| 分配端口 | 1~10（N-K） |
| 正向端口 | C1（SMA-K） |
| 反向耦合 | C2（SMA-K） |
典型测试数据
| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB | S12 相位 ° |
|---|---|---|---|---|---|
| 0.7 | 2.38 | -10.82 | -10.83 | -15.69 | -0.09 |
| 1.15 | 1.14 | -10.07 | -10.09 | -15.96 | -0.02 |
| 1.6 | 1.08 | -10.13 | -10.12 | -13.59 | -0.05 |
| 2.05 | 1.1 | -10.1 | -10.1 | -11.12 | -0.1 |
| 2.5 | 1.12 | -10.06 | -10.06 | -8.82 | -0.02 |
| 2.95 | 1.12 | -10.11 | -10.07 | -7.52 | -0.03 |
| 3.4 | 1.11 | -10.04 | -10.01 | -14.61 | -0.62 |
| 3.85 | 1.16 | -10.35 | -10.39 | -8.67 | -0.2 |
| 4.3 | 1.21 | -10.2 | -10.14 | -8.95 | 0.3 |
| 4.75 | 1.17 | -10.09 | -10.08 | -10.96 | -0.81 |
| 5.2 | 1.06 | -10.07 | -10.01 | -7.13 | 0.3 |
| 5.65 | 1.16 | -10.17 | -10.02 | -11.06 | -0.7 |
| 6.1 | 1.22 | -10.23 | -10.16 | -9.82 | -0.58 |
| 6.55 | 1.42 | -10.49 | -10.32 | -9.55 | -0.97 |
| 7 | 3.22 | -11.66 | -11.67 | -10.62 | -1.18 |

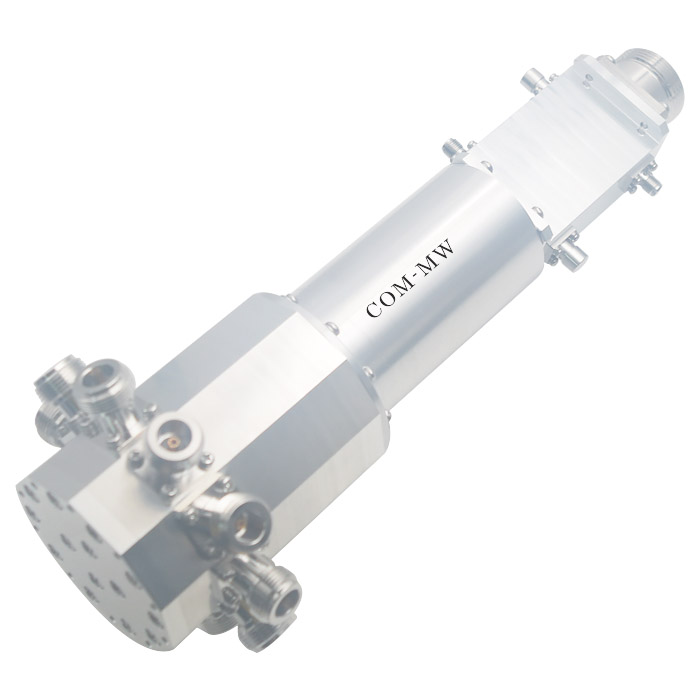

参考实物图

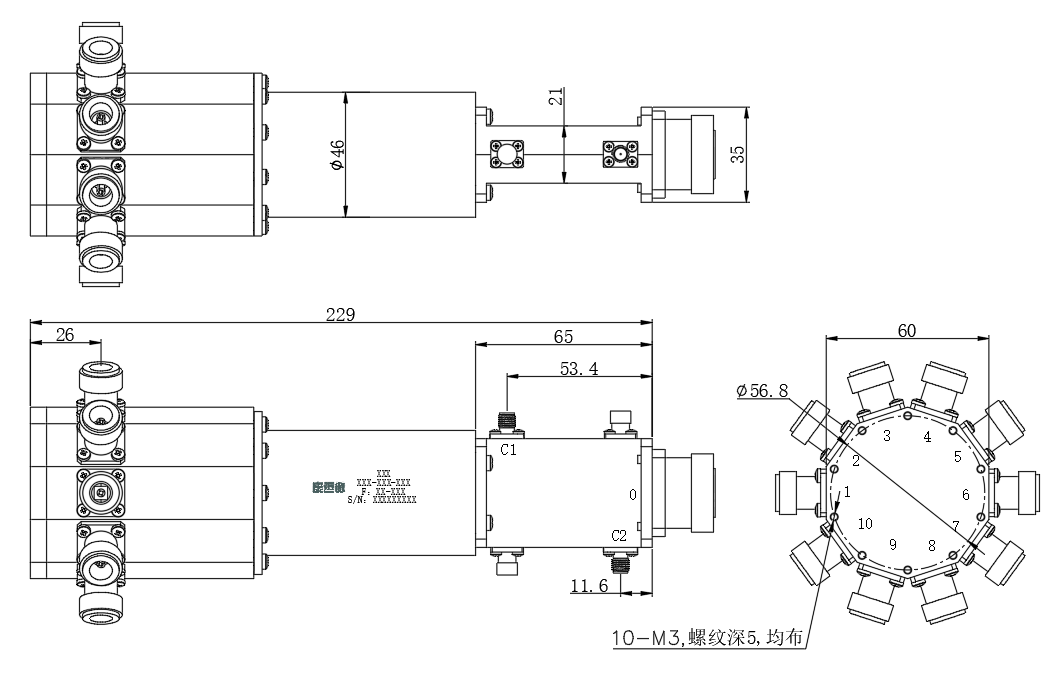

外形结构图（mm）

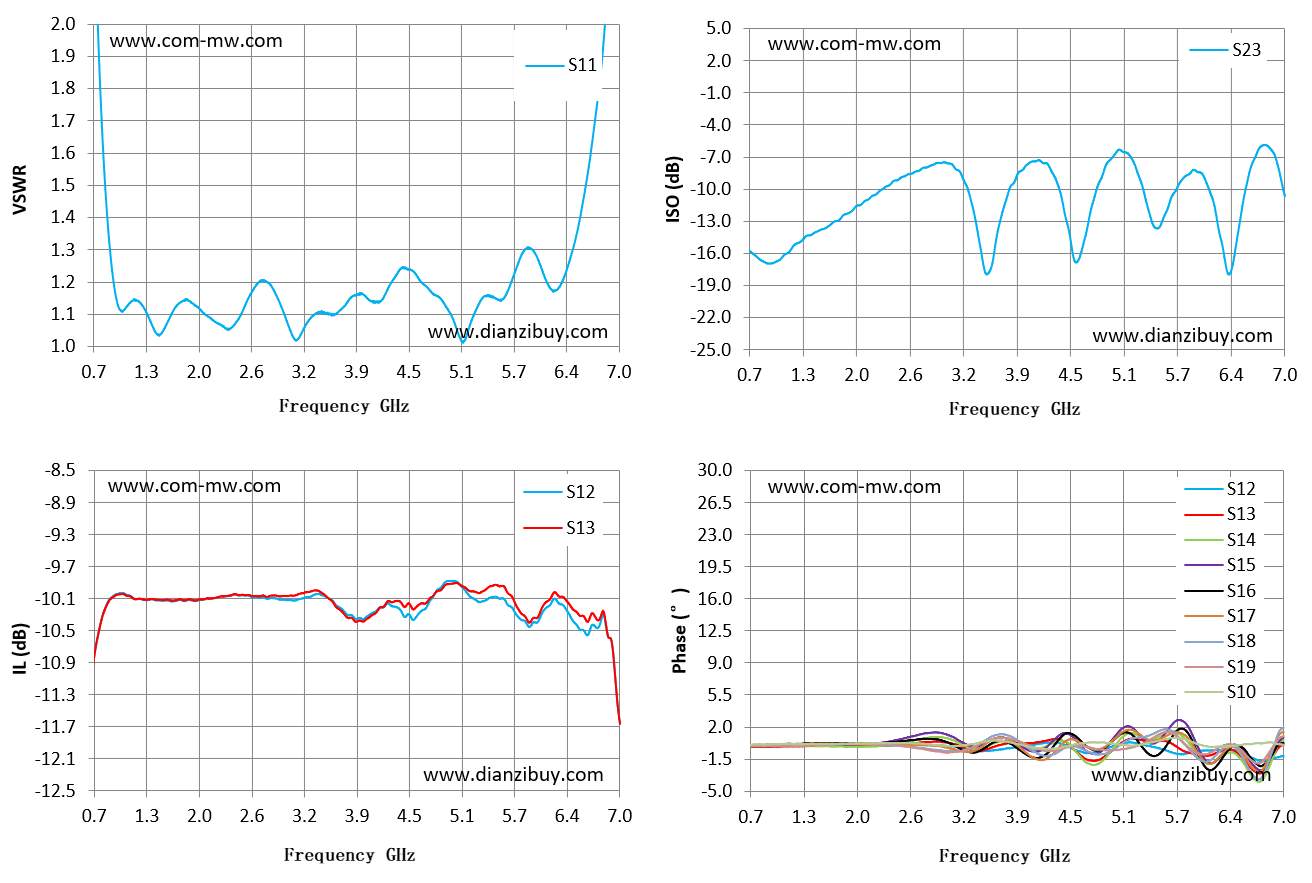

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
