功率放大器
800~1000MHz, 增益53dB, 输出功率20W, 效率40%, SMA-F
- DPA8-800-1000-3969
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 800 | ~ | 1000 | MHz | |
| 增益 | 50 | 53 | dB | 小信号增益 | |
| 带内平坦度 | ±4.5 | dB | |||
| 输入驻波比 | 2.0 | ||||
| 输出功率 | 14 | 20 | W | CW | |
| 效率 | 30 | 40 | % | ||
| 谐波抑制 | 18 | 25 | dBC | ||
| 杂波抑制 | 60 | dBC | F0±400kHz | ||
| ACP | 70 | dBC |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 2.5A |
| 工作温度 | -40~+65℃设计保证 |
| 其它 | 长期工作，建议温度保持在40℃以下 |
典型测试数据
| F（GHz） | 0.74 | 0.8 | 0.86 | 0.9 | 0.94 | 1 | 1.06 |
| VSWR（IN） | 2.12 | 1.97 | 1.67 | 1.32 | 1.35 | 1.59 | 1.62 |
| Psat（dBm） | 38.17 | 41.46 | 44 | 43.02 | 44.38 | 43.2 | 41.54 |
| Psat（W） | 6.56 | 14 | 25.12 | 20.042 | 27.42 | 20.892 | 14.26 |
| Gain（dB） | 48.87 | 51.54 | 55.96 | 58.64 | 58.67 | 56.89 | 54.1 |
| Ids（A） | 1.17 | 1.59 | 1.79 | 1.8 | 1.85 | 1.17 | 1.07 |
| η(%) | 20.03 | 31.44 | 50.12 | 39.77 | 52.93 | 63.78 | 47.58 |
| 2次谐波抑制（dBC） | 13.3 | 18 | 27.39 | 31.24 | 51.1 | 58.2 | 57.8 |
| 3次谐波抑制（dBC） | 57 | 64.12 | 60.3 | 44.64 | 46.8 | 52.6 | 52.1 |
| 4次谐波抑制（dBC） | 67 | 61.6 | 57.78 | 44.87 | 46.6 | 49.2 | 46.4 |
| 杂波抑制（dBC） | 60.4 | 63 | 69 | 63.8 | 68 | 65.2 | 61.1 |
| ACP（dBc） | 73.6 | 73.2 | 75.1 | 74.1 | 75.2 | 74.3 | 74.3 |

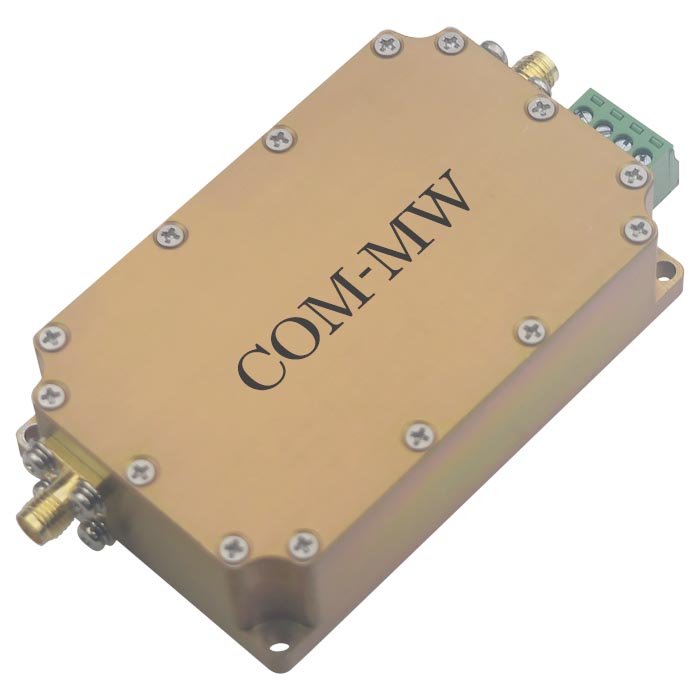

参考实物图

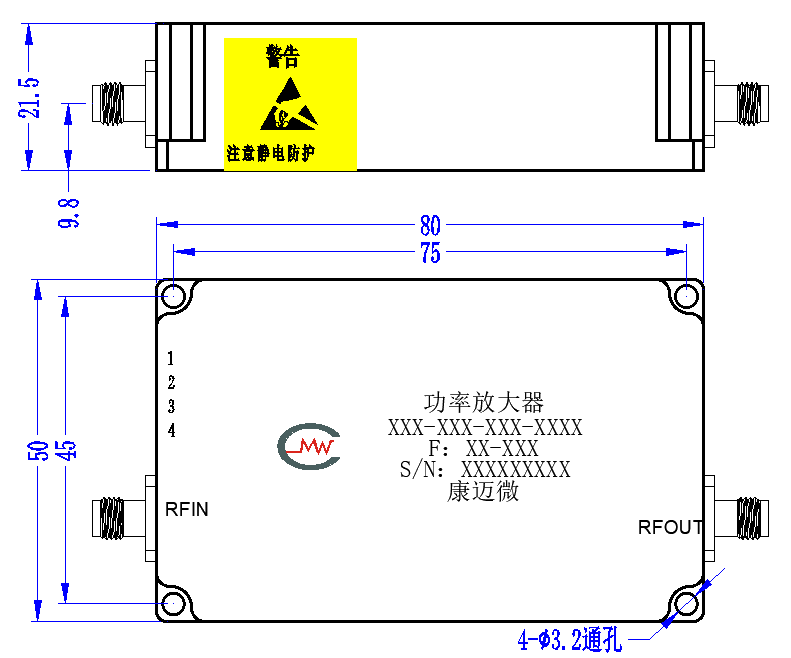

外形结构图

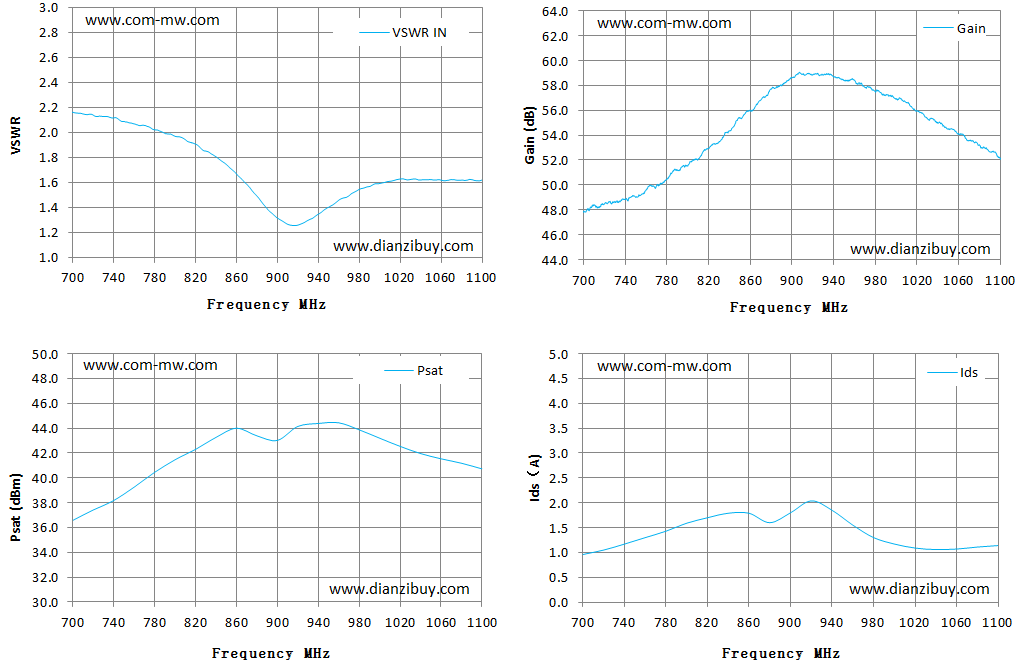

典型测试曲线图
接口定义（3.5mm-4P）
| 序号 | 定义 | 备注 |
| 1 | +28V | |
| 2 | GND | |
| 3 | EN | 0: OFF；1(0.7-5V): ON |
| 4 | NC |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
