双工器
通带频率一 DC~7.2GHz,通带频率二 8.4~23GHz,SMA
- ZCB4-M4-23G-1764
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率一 | / | / | DC | ~ | 7.2 | GHz |
| 通带频率二 | / | / | 8.4 | ~ | 23 | GHz |
| 通带一损耗 | / | / | 3 | dB | ||
| 通带二损耗 | / | / | 3 | dB | ||
| 通带驻波 | / | / | 2 | |||
| 通带一抑制度 | 8.4-23 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | 4-7.5 | GHz≥ | 50 | dB |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S13 损耗 dB | S12 抑制 dB | S13 抑制 dB | S12 时延 ns | S13 时延 ns |
| 0.03 | 1.01 | 1.01 | 1.02 | -69.50 | -0.02 | -69.50 | -0.02 | 0.32 | 0.75 |
| 1.81 | 1.19 | 1.19 | 1.18 | -90.02 | -0.11 | -90.02 | -0.11 | 0.32 | 0.10 |
| 3.60 | 1.19 | 1.18 | 1.18 | -85.67 | -0.24 | -85.67 | -0.24 | 0.33 | 0.15 |
| 5.38 | 1.17 | 1.17 | 1.19 | -87.75 | -0.34 | -87.75 | -0.34 | 0.40 | 0.34 |
| 7.16 | 1.20 | 1.18 | 1.19 | -92.32 | -0.77 | -92.32 | -0.77 | 0.72 | 0.99 |
| 8.95 | 1.18 | 113.70 | 1.23 | -0.65 | -70.88 | -0.65 | -70.88 | 0.15 | 0.67 |
| 10.73 | 1.18 | 316.24 | 1.25 | -0.30 | -82.15 | -0.30 | -82.15 | 0.08 | 0.30 |
| 12.52 | 1.09 | 307.44 | 1.08 | -0.19 | -89.42 | -0.19 | -89.42 | -0.22 | 0.23 |
| 14.30 | 1.13 | 225.87 | 1.35 | -0.23 | -93.26 | -0.23 | -93.26 | 0.66 | 0.19 |
| 16.08 | 1.11 | 4871.10 | 1.27 | -0.44 | -88.42 | -0.44 | -88.42 | -2.04 | 0.18 |
| 17.87 | 1.39 | 301.45 | 1.44 | -0.15 | -95.34 | -0.15 | -95.34 | -1.20 | 0.17 |
| 19.65 | 1.06 | 381.33 | 1.10 | -0.18 | -95.99 | -0.18 | -95.99 | 2.45 | 0.16 |
| 21.43 | 1.27 | 566.27 | 1.20 | -0.20 | -86.91 | -0.20 | -86.91 | 3.79 | 0.15 |
| 23.22 | 1.10 | 442.62 | 1.15 | -0.16 | -103.15 | -0.16 | -103.15 | -0.39 | 0.15 |
| 25.00 | 1.13 | 95.19 | 1.24 | -0.01 | -108.83 | -0.01 | -108.83 | 0.36 | 0.14 |

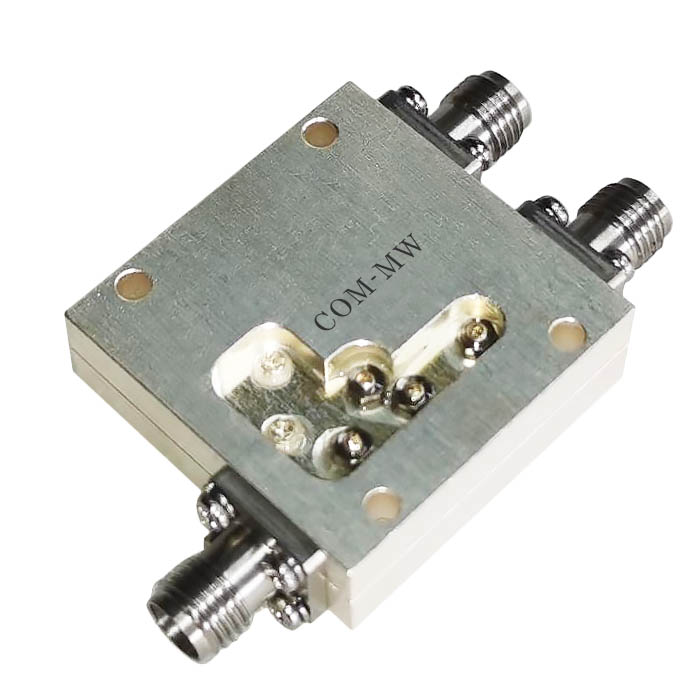

参考实物图

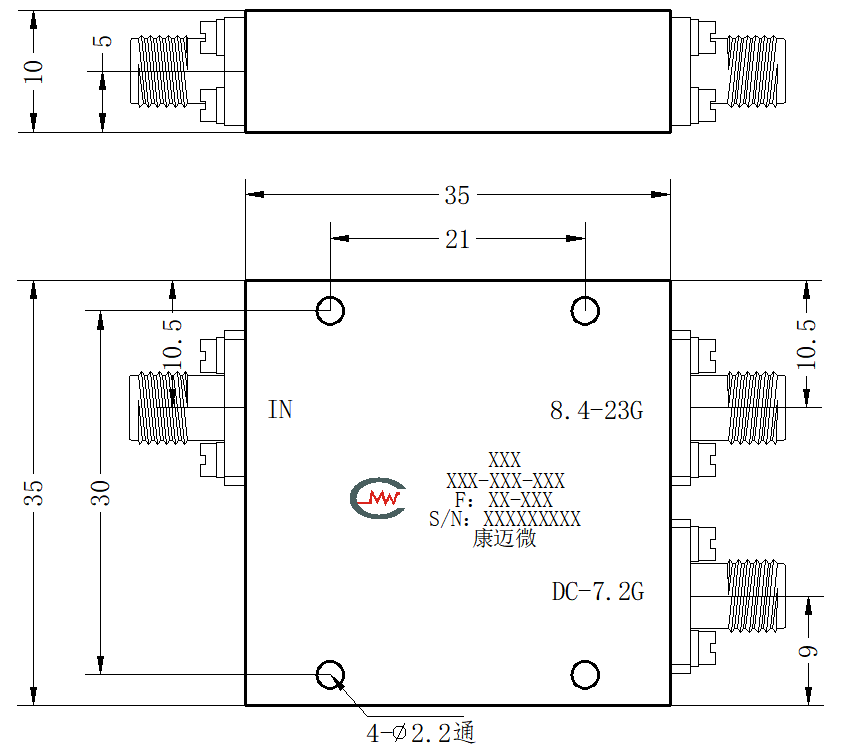

外形结构图（mm）

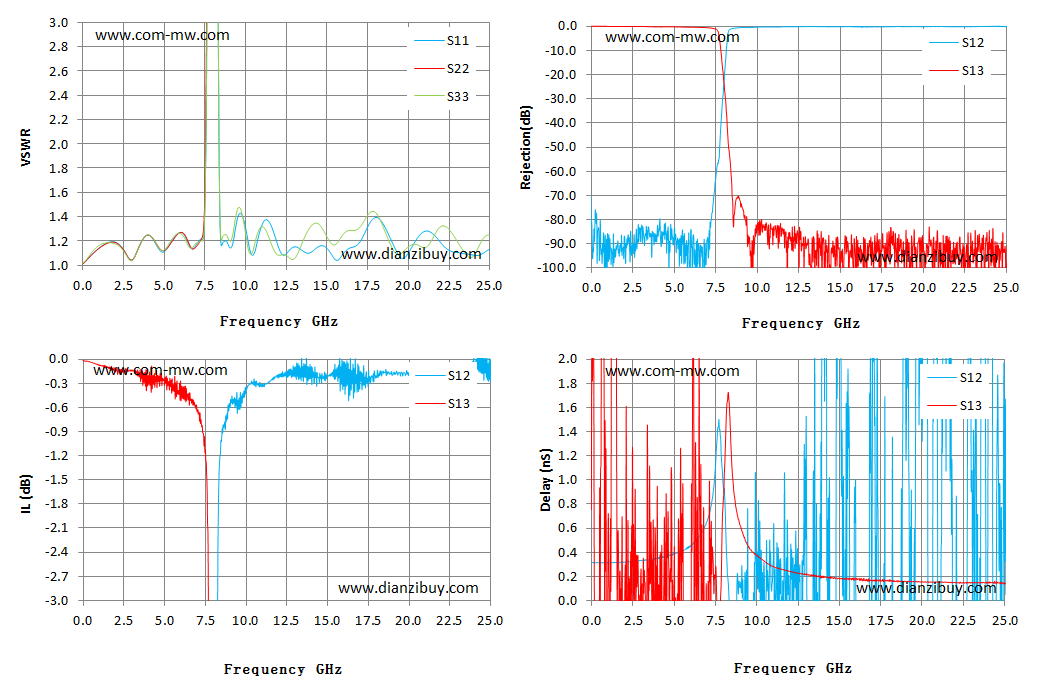

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 1 | 整体温度大于125℃的情况，订货前与我们协商。 |
