产品
滤波器
阻带频率824~835MHz, ≥60dB, 通带频率DC~816MHz, 843~3000MHz, SMA
- K6-824-835-8S60100-011
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 824 | ~ | 835 | MHz | |
| 阻带抑制 | ≥ | 60 | dB | ||
| 通带频率 | DC | ~ | 816 | MHz | |
| 通带频率 | 843 | ~ | 3000 | MHz | |
| 通带损耗 | 3 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 775 | -0.31 | 1.47 |
| 816 | -2.76 | 1.31 |
| 820 | -11.47 | 9.77 |
| 824 | -82.63 | 34.84 |
| 825 | -68.66 | 48.06 |
| 827 | -82.84 | 46.19 |
| 829 | -89.83 | 37.97 |
| 830 | -77.87 | 44.28 |
| 831 | -67.25 | 49.65 |
| 833 | -74.33 | 34.5 |
| 834 | -88.37 | 40.73 |
| 835 | -84.21 | 44.38 |
| 839 | -10.39 | 10.27 |
| 843 | -2.84 | 1.25 |
| 875 | -0.37 | 1.3 |

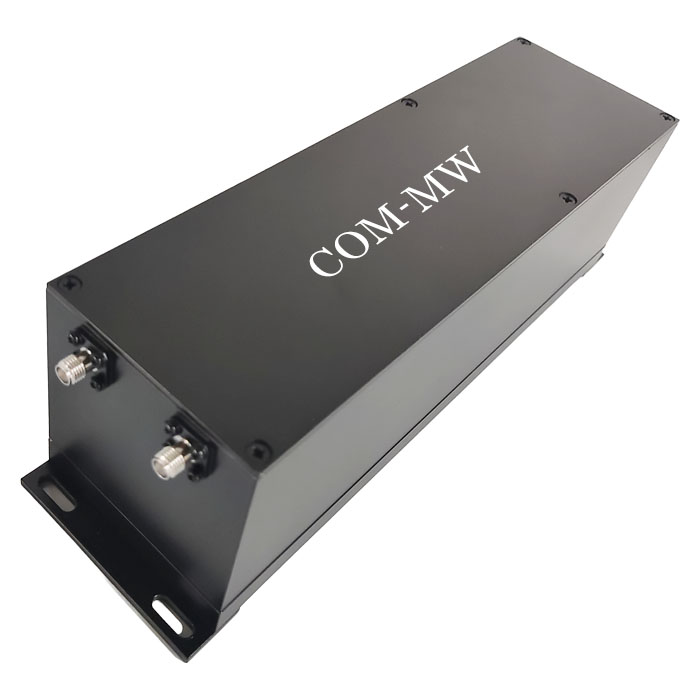

参考实物图

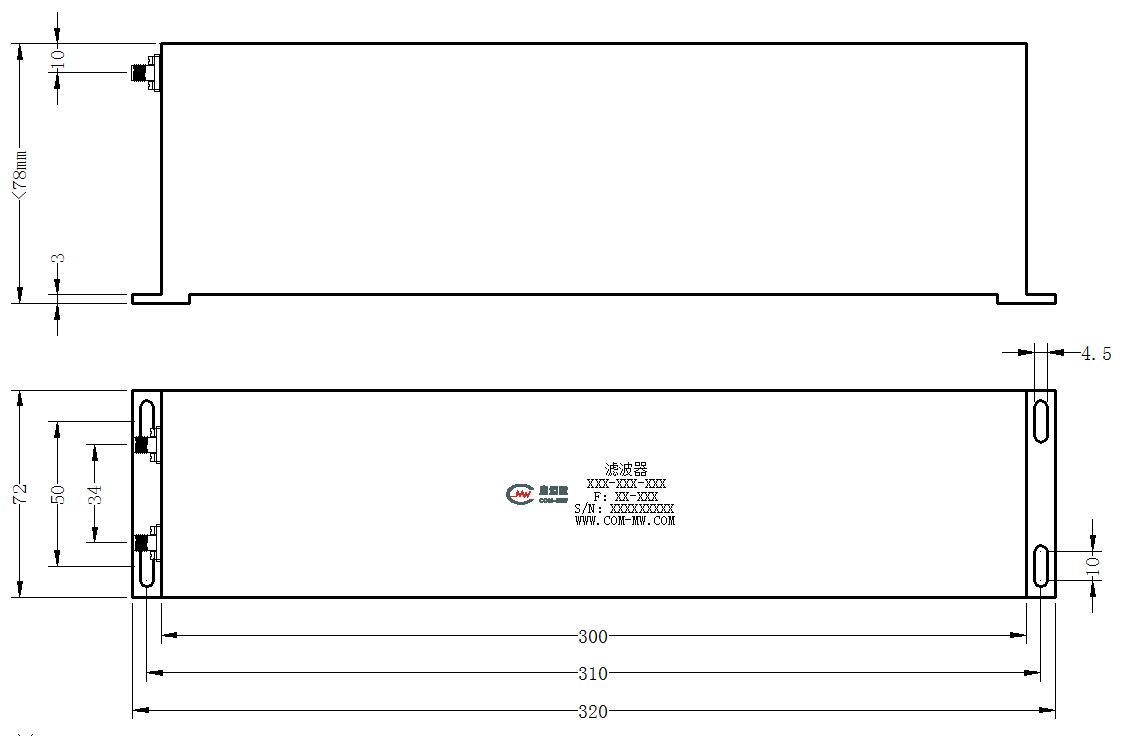

外形结构图（mm）

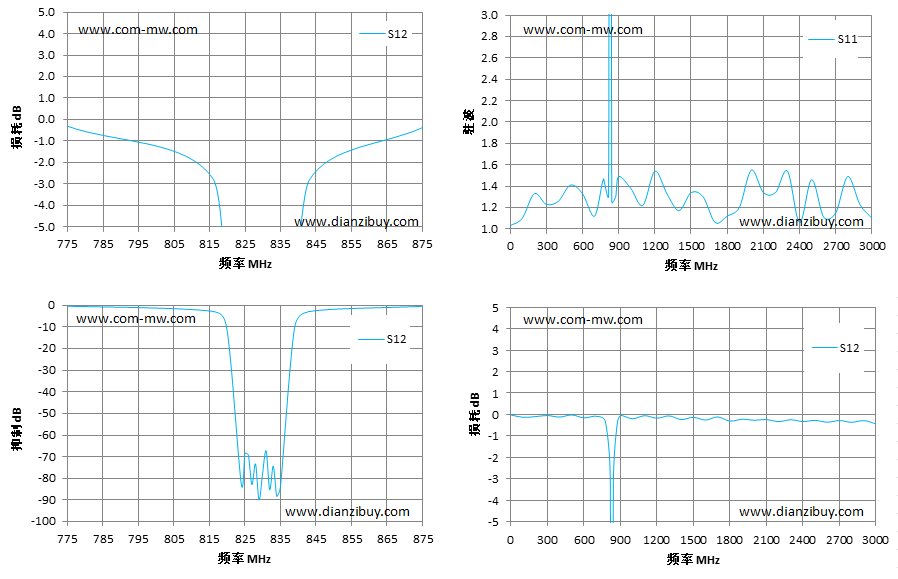

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
