低噪声放大器
1~30GHz, 增益13dB, P-1dB功率17dBm, 2.92
- DLNA8-1-30G-2876
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低噪声。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 30 | GHz |
| 增益 | 13 | dB | ||
| 增益平坦度 | ±2.5 | ±3 | dB | |
| 噪声系数 | 8 | dB | ||
| 驻波比 | 2 | |||
| P-1dB功率 | 17 | dBm | ||
| 杂散抑制 | 65 | dBc | ||
| 谐波抑制 | 25 | dBc | ||
| OIP3 | 25 | dBm | ||
| 反向隔离 | 25 | dBc |
其它参数
| 接口形式 | 2.92-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀金 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | Nosie |
| GHz | VSWR | VSWR | dB | dBm | dBm | dBm |
| 1 | 1.49 | 1.11 | 18.19 | 24.7 | 27.7 | 5.31 |
| 3.07 | 1.51 | 1.11 | 17.73 | 25.3 | 27.9 | 4.57 |
| 5.14 | 1.59 | 1.14 | 16.87 | 25.8 | 27 | 3.02 |
| 7.21 | 1.28 | 1.18 | 17.08 | 25.5 | 26.8 | 2.17 |
| 9.29 | 1.3 | 1.24 | 16.98 | 24.4 | 26.2 | 2.65 |
| 11.36 | 1.82 | 1.39 | 16.34 | 24.5 | 26.2 | 2.84 |
| 13.43 | 1.38 | 1.11 | 16.7 | 24.8 | 26.2 | 2.96 |
| 15.5 | 1.32 | 1.15 | 16.26 | 24.3 | 25.6 | 3.26 |
| 17.57 | 1.5 | 1.43 | 16.18 | 24.2 | 25.6 | 3.26 |
| 19.64 | 1.21 | 1.33 | 16.24 | 22.9 | 25.2 | 4.43 |
| 21.71 | 1.42 | 1.18 | 16.04 | 21.8 | 25.1 | 4.87 |
| 23.79 | 1.72 | 1.33 | 15.58 | 21.5 | 24.6 | 5.81 |
| 25.86 | 1.2 | 1.53 | 15.14 | 20.5 | 23.4 | 6.73 |
| 27.93 | 1.62 | 1.7 | 14.03 | 18.6 | 22.3 | 8.16 |
| 30 | 1.29 | 1.27 | 12.64 | 16.3 | 21.1 | 9.39 |
参考实物图
外形结构图（mm）

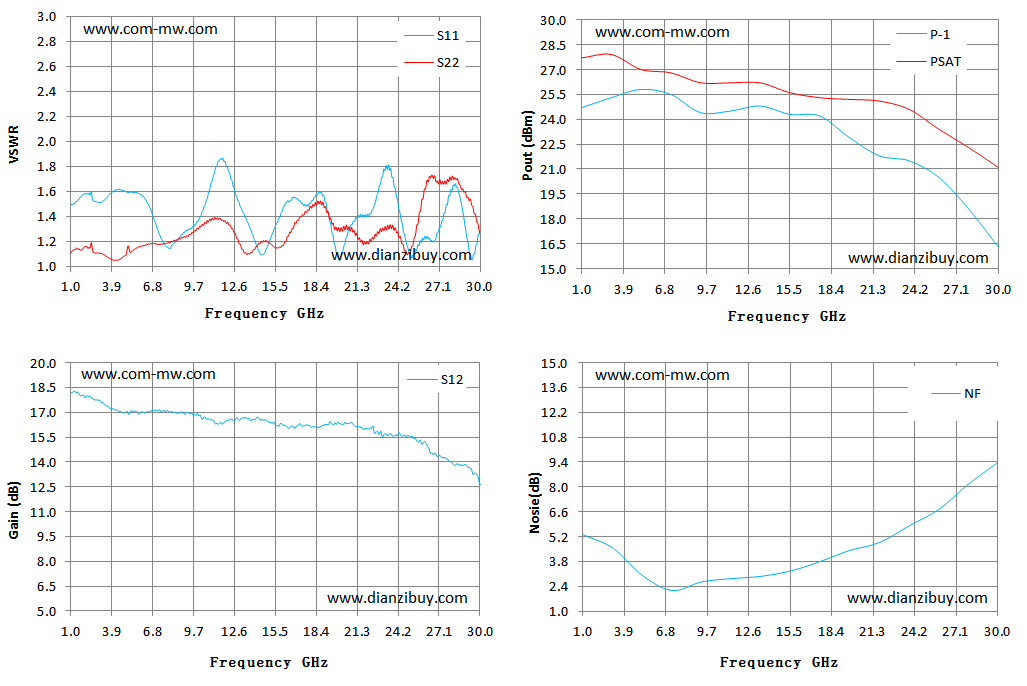

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；请注意产品的功耗，设计时考虑放大器散热问题；
