滤波器
通带频率 950~1700MHz,DC-800MHz≥40dBc,1950-4GHz≥40dBc,SMA
- ZBF15-L1325-750-2838
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 950 | ~ | 1700 | MHz |
| 通带损耗 | / | / | 2.0 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-800 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 1950-4 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | SMA-J |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 800 | 35.43 | 34.62 | -49.21 | -49.21 | -0.18 |
| 879 | 9.09 | 9.17 | -9.82 | -9.82 | 5.41 |
| 957 | 1.40 | 1.37 | -0.96 | -0.96 | 4.52 |
| 1036 | 1.43 | 1.40 | -0.75 | -0.75 | 2.68 |
| 1114 | 1.18 | 1.17 | -0.57 | -0.57 | 2.25 |
| 1193 | 1.02 | 1.01 | -0.52 | -0.52 | 2.03 |
| 1271 | 1.09 | 1.10 | -0.54 | -0.54 | 1.89 |
| 1350 | 1.30 | 1.31 | -0.62 | -0.62 | 1.85 |
| 1429 | 1.44 | 1.42 | -0.71 | -0.71 | 1.88 |
| 1507 | 1.29 | 1.25 | -0.71 | -0.71 | 1.96 |
| 1586 | 1.30 | 1.31 | -0.82 | -0.82 | 2.20 |
| 1664 | 1.40 | 1.43 | -1.07 | -1.07 | 2.63 |
| 1743 | 1.15 | 1.18 | -1.62 | -1.62 | 4.27 |
| 1821 | 11.33 | 12.57 | -14.20 | -14.20 | 4.44 |
| 1900 | 32.93 | 40.39 | -39.21 | -39.21 | 1.37 |

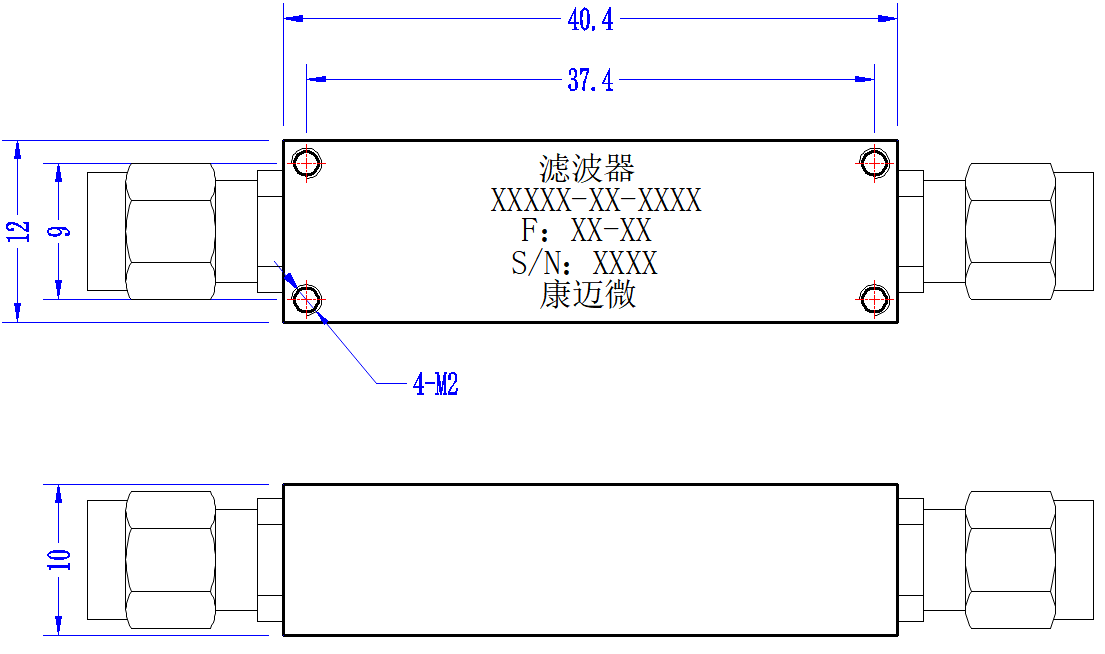

外形结构图（mm）

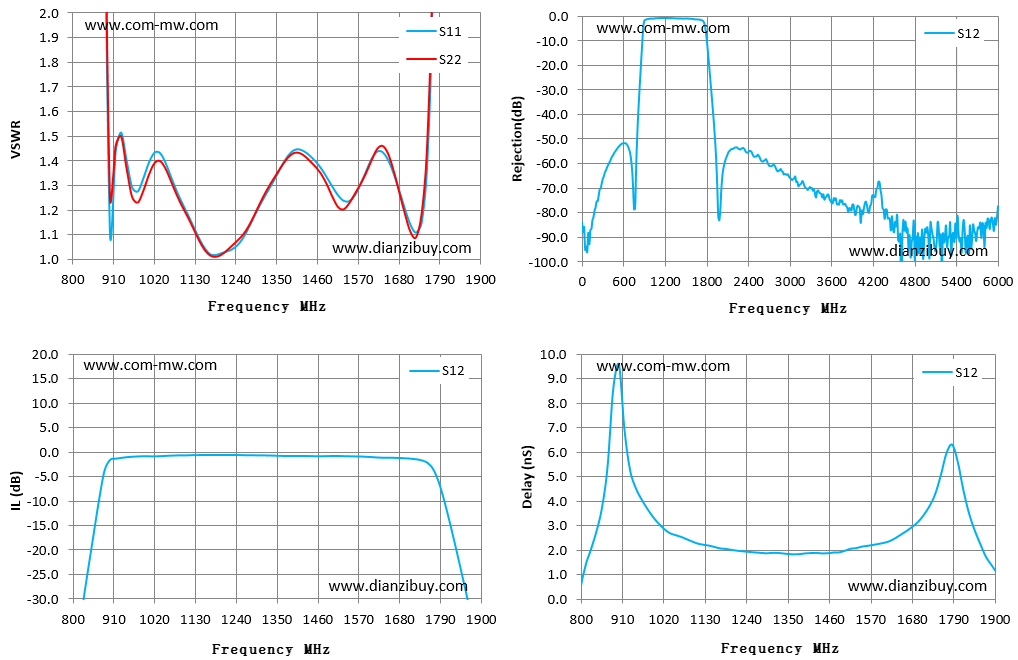

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
