产品
功分器
36~50GHz, 10W, 2路, 相位0°, 2.4
- ZPD8-2M36-50G-1995
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，低损耗。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 36 | ~ | 50 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 14 | dB | ||
| 输入驻波比 | 1.5 | 1.55 | ||
| 输出驻波比 | 1.5 | 1.7 | ||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | 10 | ° |
其它参数
| 功率容量 | 10W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 损耗不包含理论损耗3dB |
端口定义
| 公共端口 | 1 |
| 分配端口 | 2，3 |
典型测试数据
| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 30 | 1.31 | 1.22 | -3.5 | 2.93 | -21.99 |
| 31.43 | 1.16 | 1.15 | -3.44 | 3.03 | -25.12 |
| 32.86 | 1.09 | 1.17 | -3.45 | 3.11 | -32.55 |
| 34.29 | 1.3 | 1.3 | -3.71 | 3.42 | -23.74 |
| 35.71 | 1.14 | 1.27 | -3.49 | 3.71 | -21.32 |
| 37.14 | 1.13 | 1.25 | -3.55 | 4.09 | -22.79 |
| 38.57 | 1.37 | 1.5 | -3.69 | 4.31 | -25.43 |
| 40 | 1.33 | 1.52 | -3.74 | 4.59 | -30.41 |
| 41.43 | 1.04 | 1.12 | -3.47 | 4.95 | -29.48 |
| 42.86 | 1.31 | 1.15 | -3.51 | 5.18 | -22.55 |
| 44.29 | 1.26 | 1.22 | -3.5 | 5.37 | -20.91 |
| 45.71 | 1.16 | 1.09 | -3.6 | 5.21 | -18.34 |
| 47.14 | 1.21 | 1.16 | -3.33 | 5.02 | -15.73 |
| 48.57 | 1.04 | 1.24 | -3.4 | 5.4 | -16.76 |
| 50 | 1.27 | 1.46 | -3.51 | 6.12 | -21.28 |

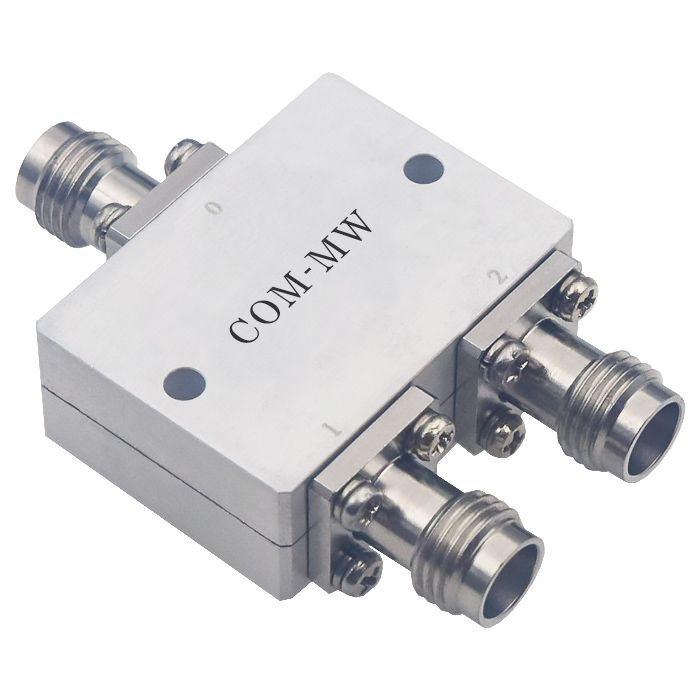

参考实物图

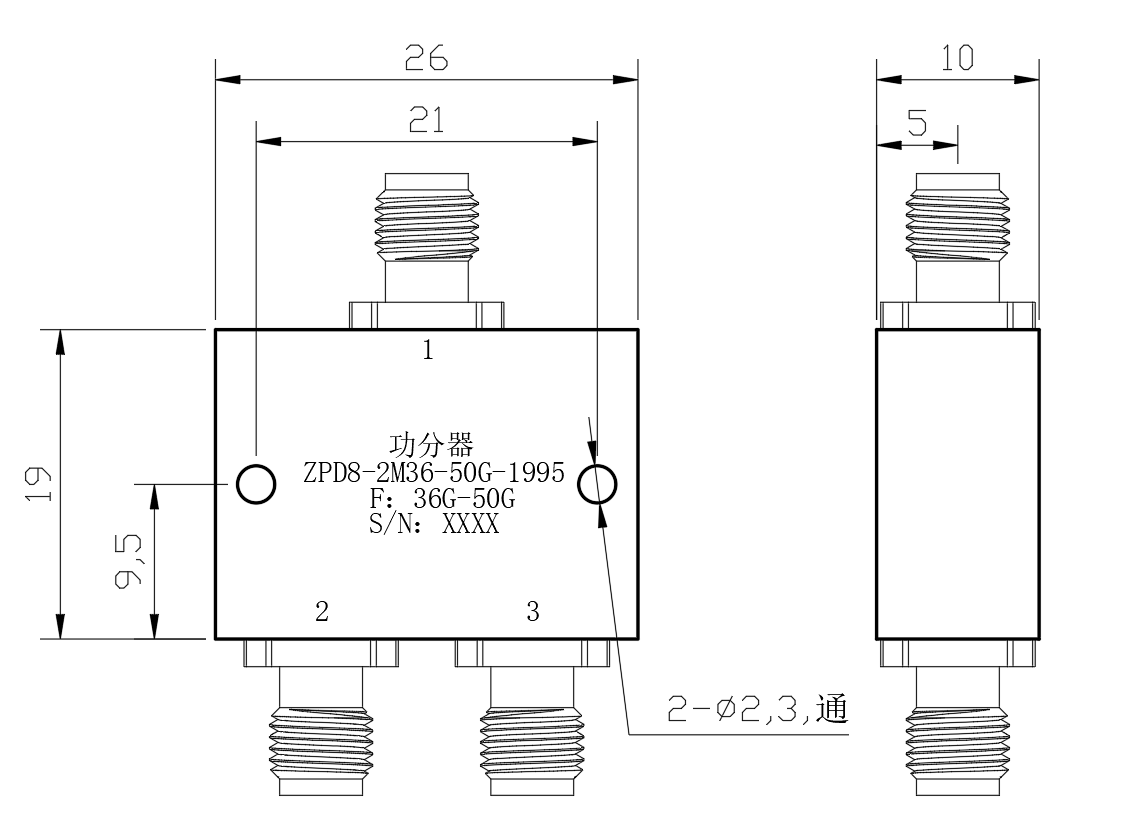

外形结构图（mm）

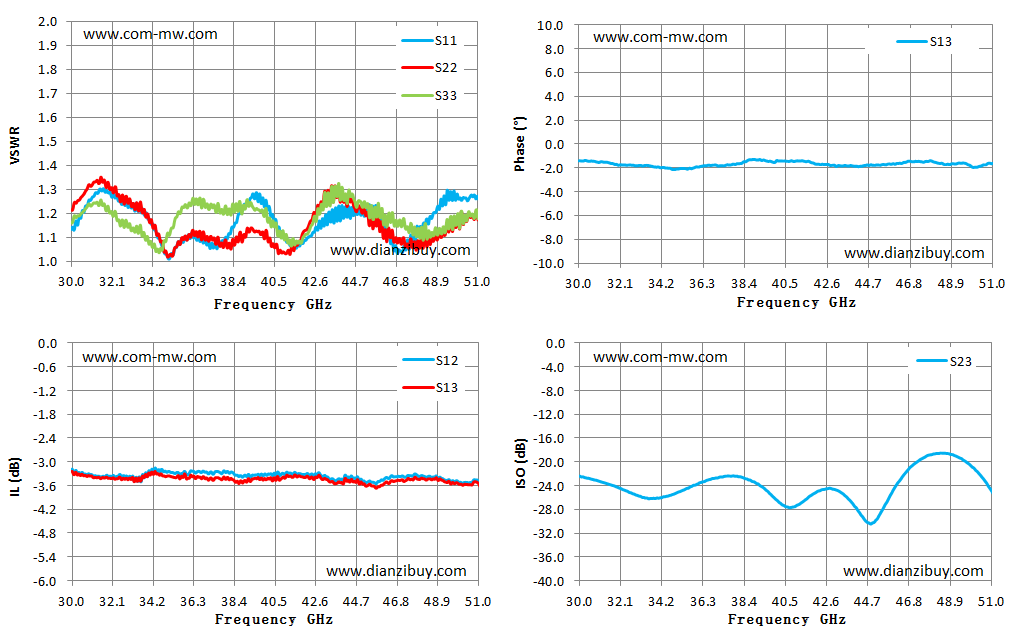

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
