产品
滤波器
通带频率10.7~12.75GHz, DC-9.3GHz≥60dB, 14-16GHz≥60dB, 波导口
- ZBF25-W11.73-2.05G-507
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 10.7 | ~ | 12.75 | GHz |
| 通带损耗 | / | / | 0.35 | dB | ||
| 带内波动 | / | / | dB | |||
| 带外抑制 | DC-9.3 | GHz≥ | 60 | dB | ||
| 带外抑制 | 14-16 | GHz≥ | 60 | dB | ||
| 通带驻波 | / | / | 1.2 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 波导口 |
| 波导口型号 | WR75 |
| 波导法兰型号 | FBP120 |
| 表面 | 黑色烤漆喷三防 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+70℃设计保证 |

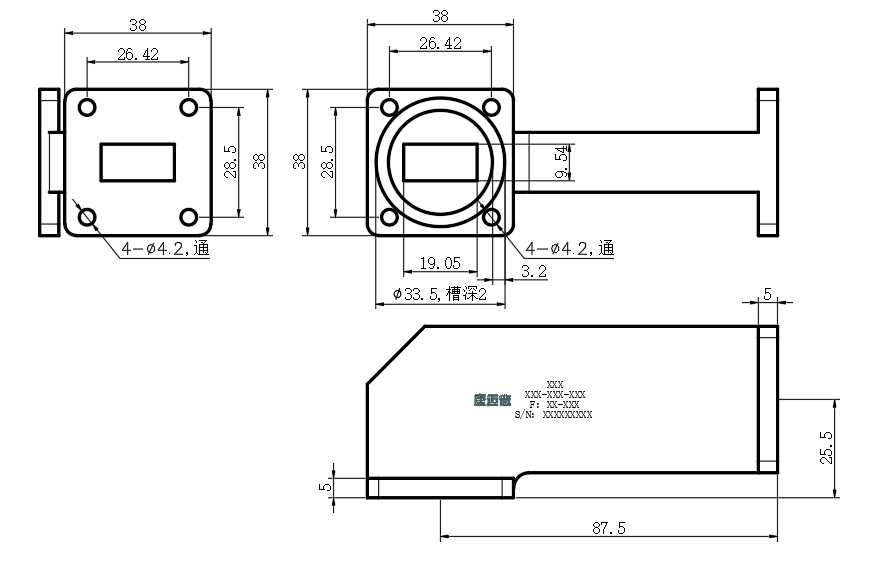

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
