低噪声放大器
30~1000MHz, 增益30dB, 噪声系数1.4dB, P-1dB功率15dBm, SMA
- DLNA-30-1000-01
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 1000 | MHz |
| 增益 | 30 | dB | ||
| 增益平坦度 | ±1 | dB | ||
| 噪声系数 | 1.4 | 2 | dB | |
| 驻波比 | 2 | |||
| P-1dB功率 | 15 | dBm |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 300mA |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S21 增益 dB | S21 1dB功率 dBm | 25℃ 噪声 dB |
| 10 | 1.72 | 1.23 | 35.86 | 21 | 2.21 |
| 95 | 1.1 | 1.75 | 33.58 | 20.4 | 1.42 |
| 180 | 1.06 | 1.71 | 33.48 | 20.5 | 0.95 |
| 265 | 1.05 | 1.61 | 33.48 | 20.7 | 0.93 |
| 350 | 1.02 | 1.54 | 33.5 | 20.4 | 0.95 |
| 435 | 1.07 | 1.46 | 33.62 | 20.5 | 0.88 |
| 520 | 1.13 | 1.37 | 33.67 | 20.5 | 0.93 |
| 605 | 1.21 | 1.29 | 33.65 | 20.5 | 0.88 |
| 690 | 1.31 | 1.25 | 33.67 | 20.5 | 0.91 |
| 775 | 1.42 | 1.23 | 33.62 | 20.5 | 0.96 |
| 860 | 1.57 | 1.25 | 33.42 | 20.3 | 1.08 |
| 945 | 1.72 | 1.3 | 33.27 | 20.6 | 1.37 |
| 1030 | 1.76 | 1.34 | 32.86 | 20.7 | 1.22 |
| 1115 | 1.83 | 1.39 | 32.85 | 20.5 | 1.27 |
| 1200 | 1.93 | 1.42 | 32.6 | 20.4 | 1.25 |
参考实物图
外形结构图（mm）

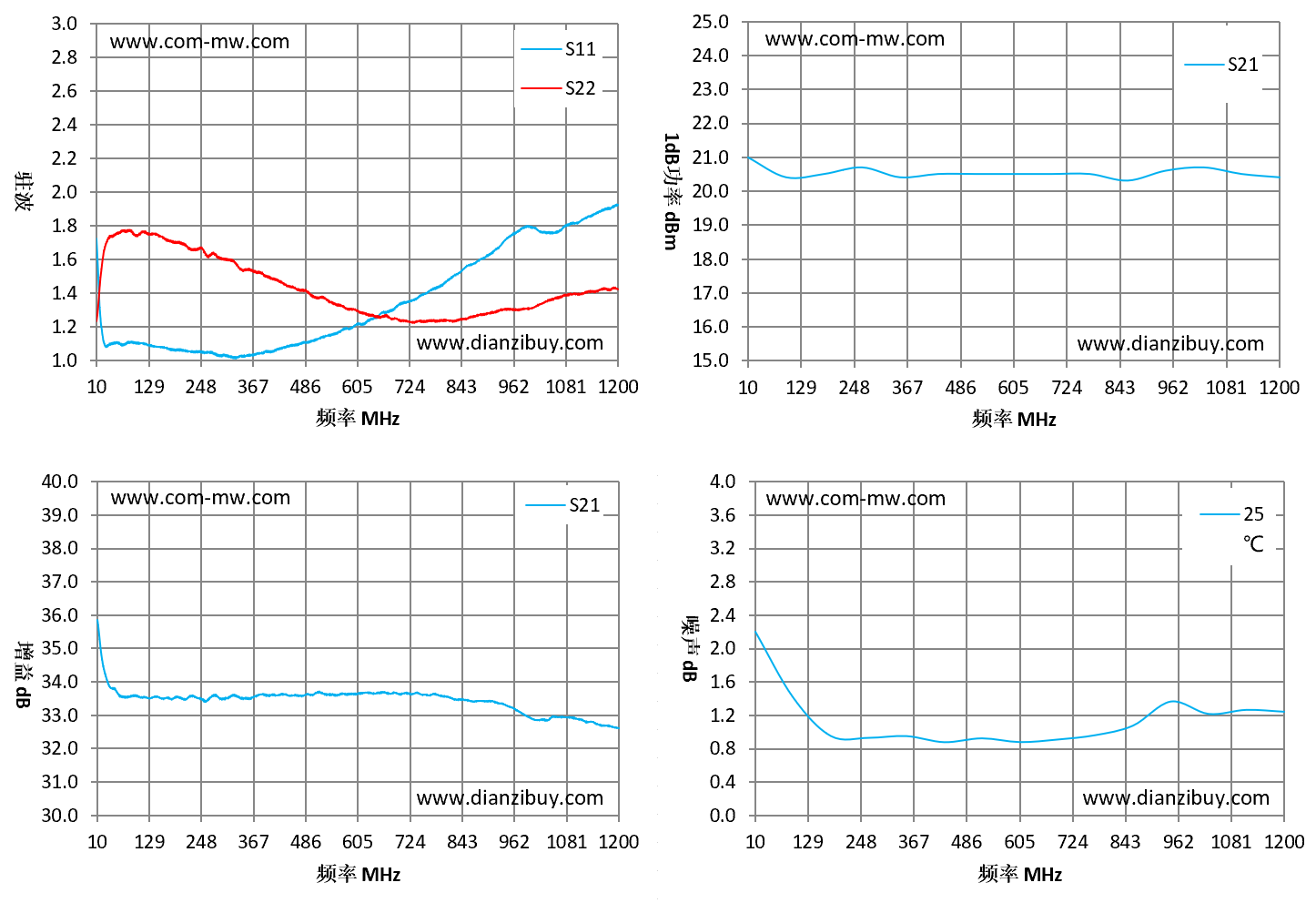

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
