双工器
4400~5000MHz, 8800~10000MHz, 13200~15000MHz, SMA-K, 三频合路器
- ZCB8-M4400-15000-1856
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 通带频率一 | / | / | 4400 | ~ | 5000 | MHz |
| 通带频率二 | / | / | 8800 | ~ | 10000 | MHz |
| 通带频率三 | / | / | 13200 | ~ | 15000 | MHz |
| 通带驻波 | 1.8 | |||||
| 通带损耗 | 1.5 | dB | ||||
| 通带一抑制度 | 8.8-15 | GHz≥ | 50 | dB | ||
| 通带二抑制度 | DC-5 | MHz≥ | 50 | dB | ||
| 通带二抑制度 | 13.2-15 | MHz≥ | 50 | dB | ||
| 通带三抑制度 | DC-10 | MHz≥ | 50 | dB |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色 |
| 功率容量 | 20W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 三频合路器 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 损耗 dB | S22 驻波 | S33 驻波 | S44 驻波 |
|---|---|---|---|---|---|---|---|
| 4 | 1.26 | -0.3 | -66.19 | -85.04 | 1.26 | 6052.15 | 555.59 |
| 4.86 | 1.29 | -0.39 | -70.41 | -86.78 | 1.3 | 529.76 | 424.34 |
| 5.71 | 1.07 | -0.28 | -86.55 | -87.41 | 1.06 | 7924.64 | 324.01 |
| 6.57 | 1.04 | -0.51 | -30.75 | -85.73 | 1.02 | 55.33 | 210.97 |
| 7.43 | 1.47 | -36.62 | -0.72 | -85.28 | 52.59 | 1.52 | 155.23 |
| 8.29 | 1.34 | -77.78 | -0.49 | -83.34 | 187.46 | 1.35 | 163.3 |
| 9.14 | 1.05 | -87.19 | -0.34 | -85.14 | 1898.05 | 1.09 | 252.1 |
| 10 | 1.18 | -76.2 | -0.37 | -84.81 | 191.8 | 1.12 | 732.42 |
| 10.86 | 1.27 | -103.34 | -0.56 | -73.88 | 155.95 | 1.32 | 1098.36 |
| 11.71 | 1.08 | -73.04 | -1.39 | -18.38 | 150.78 | 1.08 | 26.21 |
| 12.57 | 1.24 | -81.47 | -45.91 | -0.52 | 149.08 | 75.23 | 1.23 |
| 13.43 | 1.21 | -88.2 | -73.46 | -0.41 | 159.83 | 85.93 | 1.21 |
| 14.29 | 1.18 | -67.77 | -75.06 | -0.33 | 215.31 | 90.91 | 1.17 |
| 15.14 | 1.26 | -75.88 | -74.29 | -0.3 | 299.4 | 44.79 | 1.19 |
| 16 | 1.55 | -74.51 | -78 | -0.46 | 20.83 | 5.35 | 1.5 |

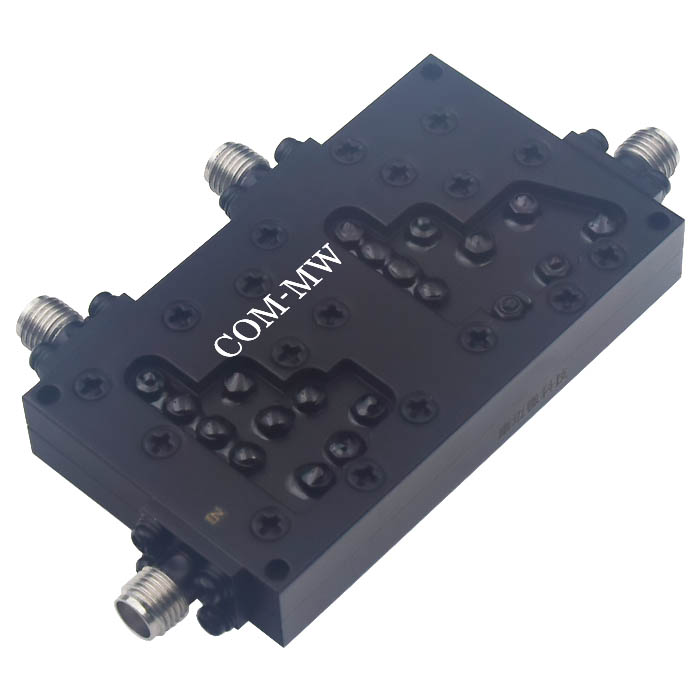

参考实物图

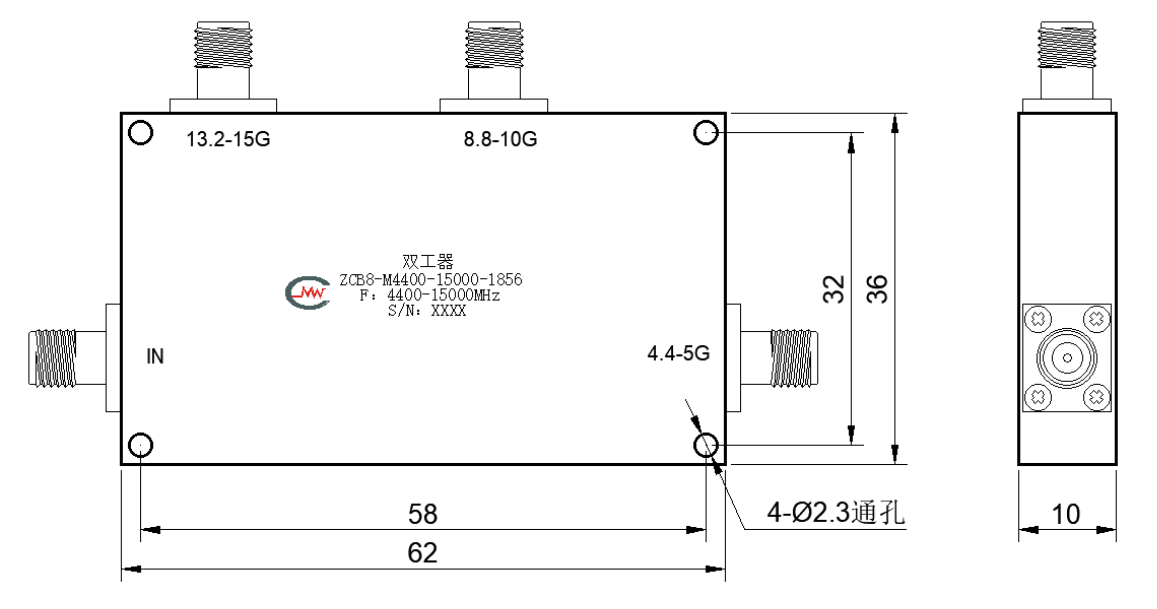

外形结构图

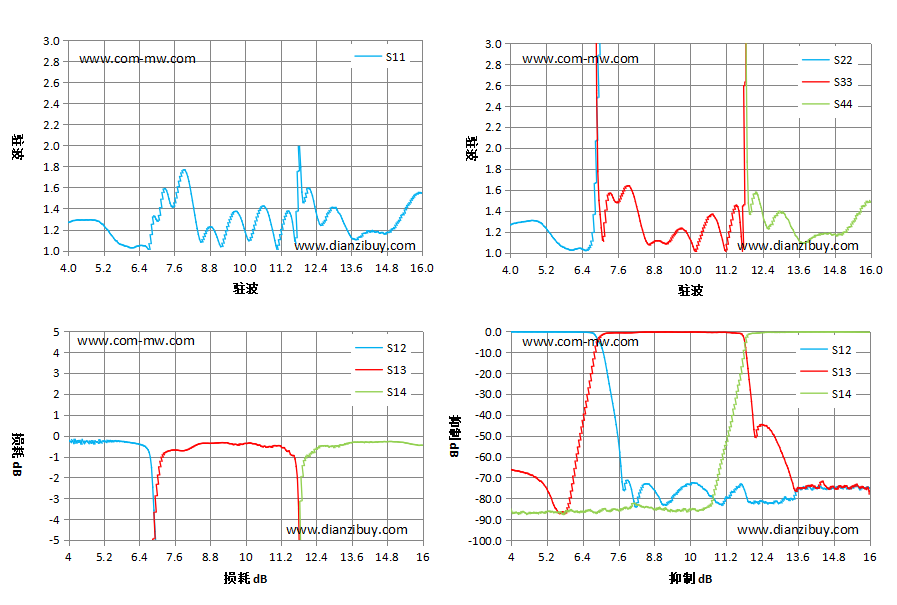

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
