耦合器
1~6GHz, 耦合度20dB, SMA, 50W
- ZDC25-20M1-6G-010
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 6 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 18.5 | 20 | 21.5 | dB |
| 耦合平坦度 | ±1 | dB | ||
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.3 | |||
| 耦合线驻波比 | 1.3 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 50W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | C | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S23 耦合 dB | S24 方向性 |
|---|---|---|---|---|---|
| 0.7 | 1.05 | 1.13 | -0.15 | -23.53 | -26.27 |
| 1.1 | 1.03 | 1.13 | -0.18 | -20.71 | -27.05 |
| 1.5 | 1.04 | 1.09 | -0.21 | -19.98 | -28.06 |
| 1.9 | 1.09 | 1.04 | -0.21 | -20.28 | -30.2 |
| 2.3 | 1.11 | 1.04 | -0.2 | -20.93 | -34.2 |
| 2.7 | 1.03 | 1.06 | -0.22 | -20.94 | -39.84 |
| 3.1 | 1.04 | 1.07 | -0.24 | -20.32 | -42.35 |
| 3.5 | 1.08 | 1.09 | -0.26 | -19.92 | -54.53 |
| 3.9 | 1.02 | 1.08 | -0.27 | -20.1 | -35.69 |
| 4.3 | 1.03 | 1.07 | -0.28 | -20.73 | -29.24 |
| 4.7 | 1.14 | 1.14 | -0.31 | -21.15 | -26.29 |
| 5.1 | 1.14 | 1.19 | -0.3 | -20.79 | -26.43 |
| 5.5 | 1.04 | 1.13 | -0.3 | -20.31 | -29.09 |
| 5.9 | 1.15 | 1.07 | -0.37 | -20.56 | -33.4 |
| 6.3 | 1.06 | 1.08 | -0.34 | -22.18 | -38.72 |

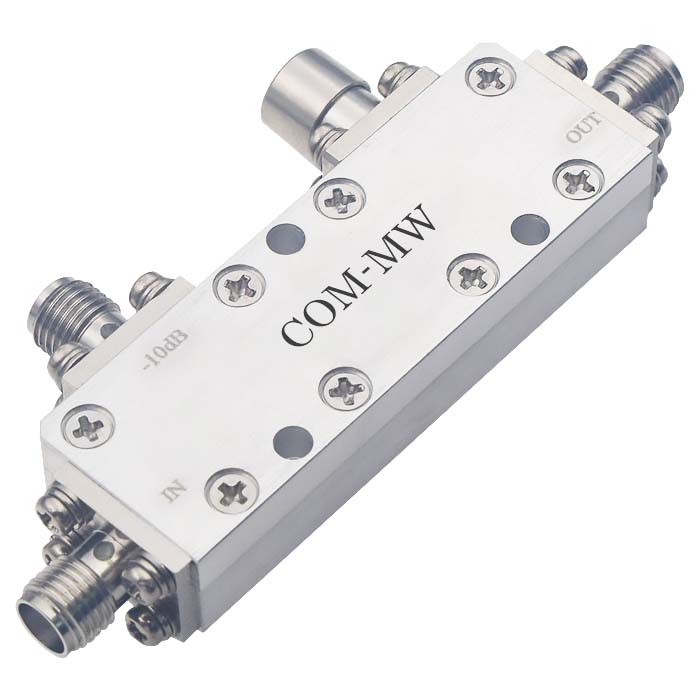

参考实物图

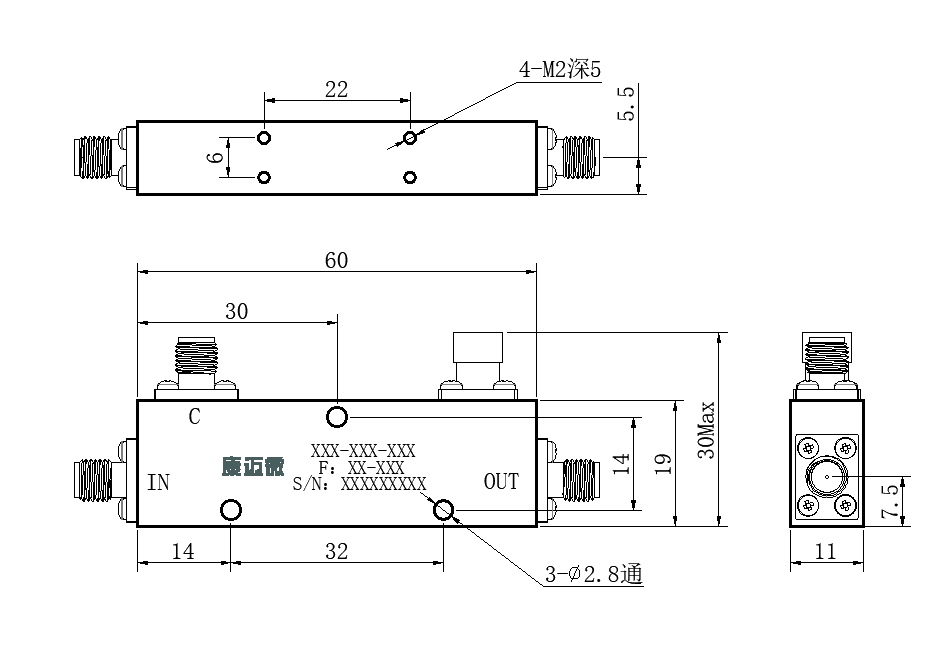

外形结构图（mm）

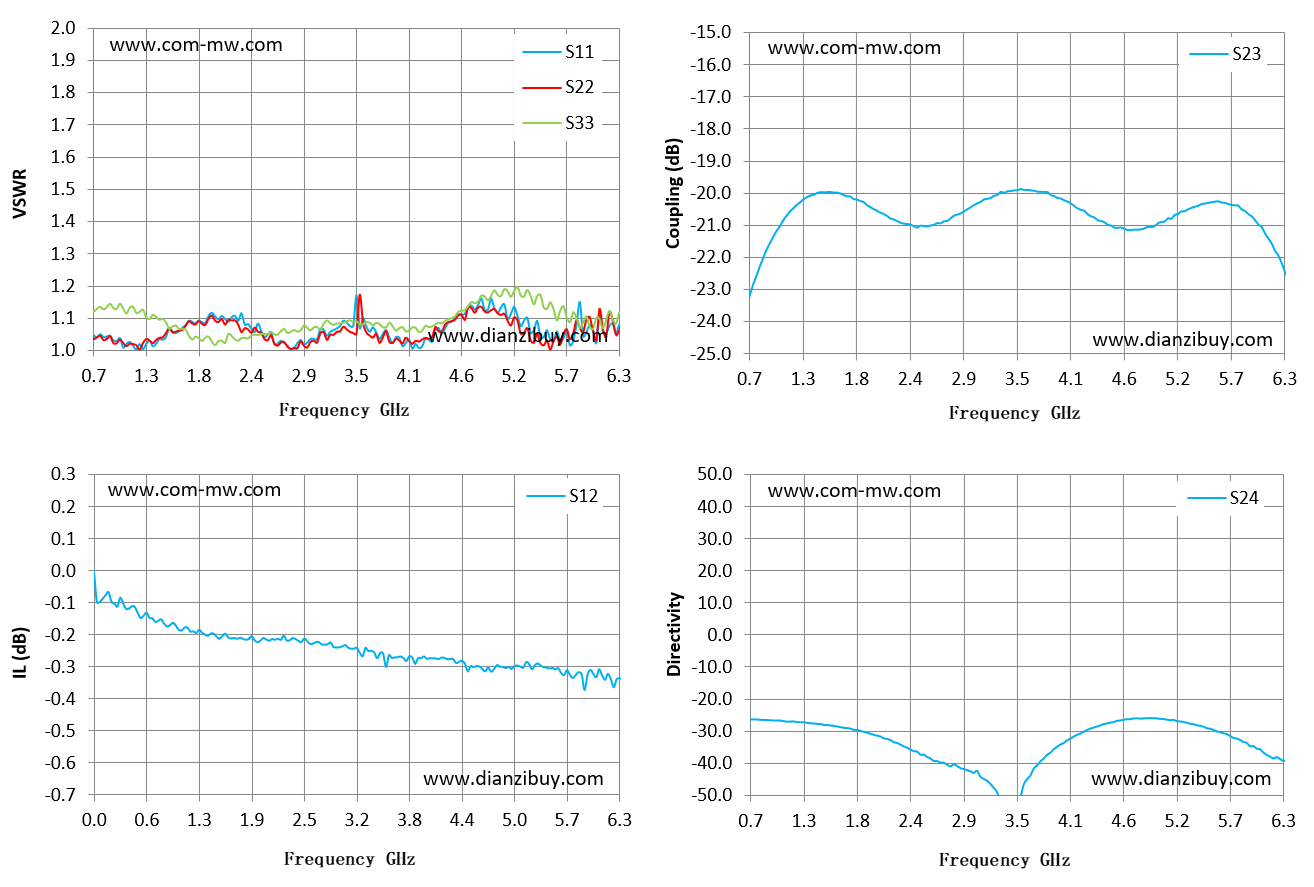

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
