25~27GHz, 15W, 3路, 相位0°, 2.92
- ZPD8-3M25-27G-2375
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 25 | ~ | 27 | GHz |
| 插入损耗 | 1.7 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 6 | ° |
其它参数
| 功率容量 | 15W |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -65~+125℃设计保证 |
| 其它 | 损耗不包含理论损耗4.78dB |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1,2,3 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S23 抑制 dB | S12 相位 ° |
|---|---|---|---|---|
| 24 | 1.35 | -5.31 | -22.74 | 0.01 |
| 24.29 | 1.28 | -5.33 | -22.58 | 0.19 |
| 24.57 | 1.25 | -5.41 | -22.58 | 0.31 |
| 24.86 | 1.27 | -5.5 | -22.7 | 0.47 |
| 25.14 | 1.31 | -5.54 | -22.87 | 0.58 |
| 25.43 | 1.37 | -5.55 | -22.95 | 0.56 |
| 25.71 | 1.4 | -5.56 | -22.89 | 0.3 |
| 26 | 1.41 | -5.62 | -22.8 | -0.51 |
| 26.29 | 1.4 | -5.67 | -22.87 | -1.31 |
| 26.57 | 1.37 | -5.69 | -22.99 | -1.79 |
| 26.86 | 1.33 | -5.7 | -23.1 | -2.27 |
| 27.14 | 1.32 | -5.75 | -23 | -2.29 |
| 27.43 | 1.33 | -5.87 | -22.68 | -1.73 |
| 27.71 | 1.35 | -5.93 | -22.4 | -1.61 |
| 28 | 1.39 | -6 | -22.24 | -2.04 |

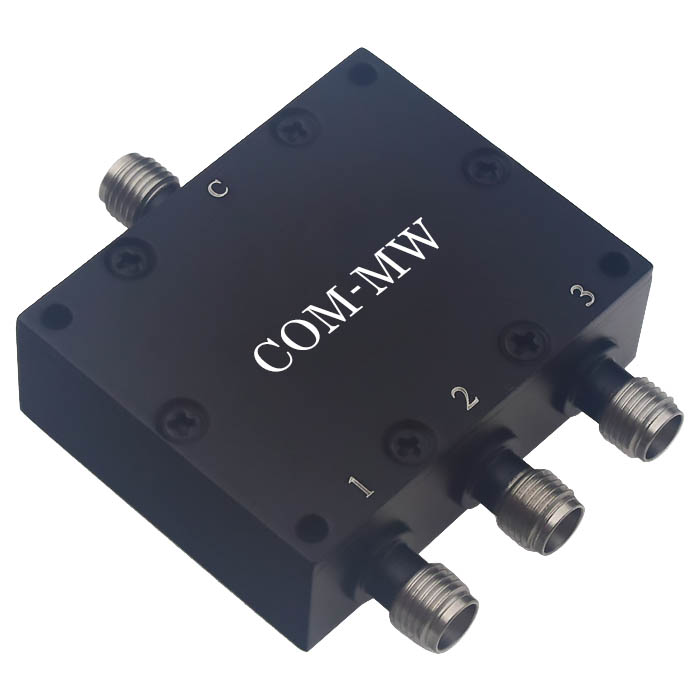

参考实物图

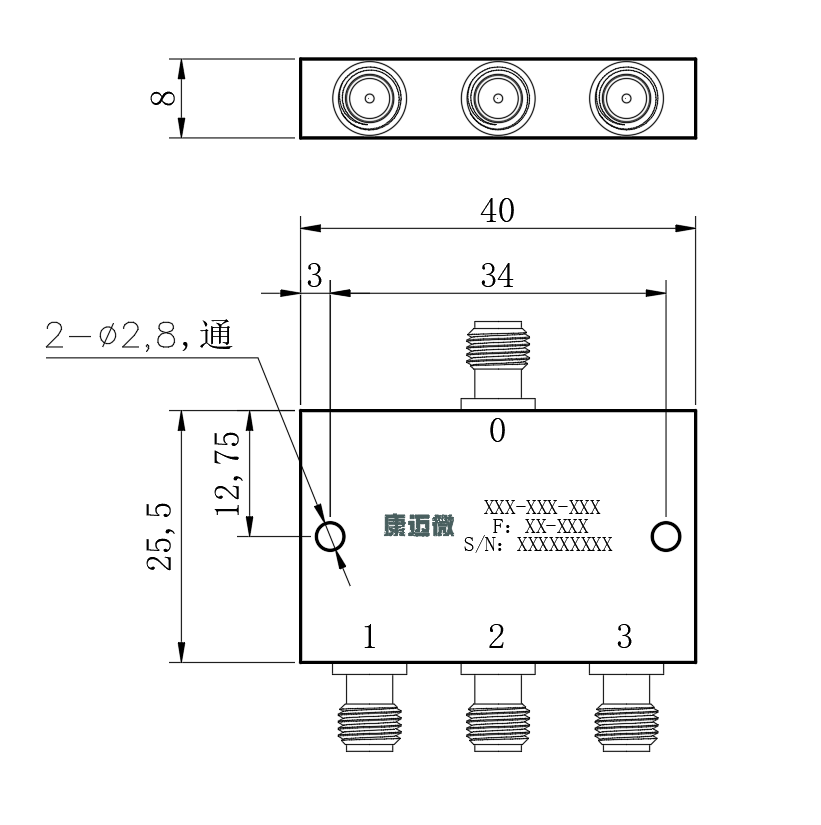

外形结构图（mm）

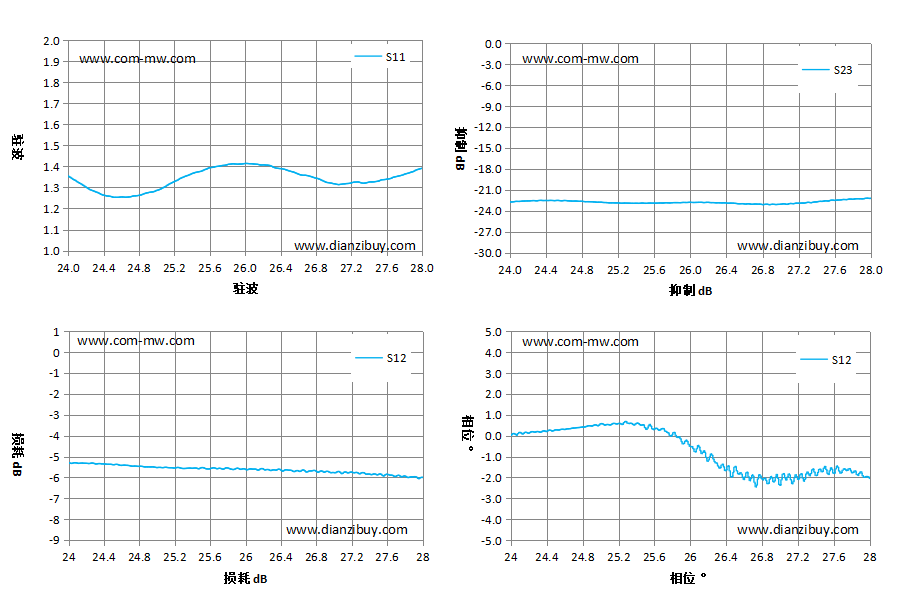

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
