功率放大器
1~18GHz, 增益35dB, P-1dB功率27dBm, 饱和功率33dBm, SMA
- DPA8-1-18G-2627
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 18 | GHz |
| 增益 | 35 | dB | ||
| 增益平坦度 | ±2 | ±2.5 | dB | |
| 驻波比 | 2 | |||
| P-1dB功率 | 27 | dBm | ||
| 饱和功率 | 33 | dBm |
环境要求
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +28V |
| 工作电流 | 1200mA |
| 工作温度 | -40~+60℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 反向隔离≥80dB; IP3≥37dBm |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | IDD@P-1 | IDD@PSAT |
| GHz | VSWR | VSWR | dB | dBm | dBm | A | A |
| 0.5 | 1.41 | 3.67 | 34.44 | 25.06 | 33.3 | 0.55 | 0.93 |
| 1.82 | 1.17 | 1.19 | 39.35 | 27.64 | 37.5 | 0.56 | 1.05 |
| 3.14 | 1.24 | 1.22 | 38.43 | 27.92 | 37.95 | 0.56 | 1.07 |
| 4.46 | 1.16 | 1.24 | 36.91 | 27.17 | 36.96 | 0.57 | 1.03 |
| 5.79 | 1.13 | 1.02 | 37.41 | 26.77 | 36.89 | 0.57 | 1.07 |
| 7.11 | 1.08 | 1.36 | 37.32 | 27.46 | 36.47 | 0.56 | 1 |
| 8.43 | 1.18 | 1.41 | 37.46 | 27.26 | 35.59 | 0.57 | 1.05 |
| 9.75 | 1.22 | 1.06 | 37.91 | 27.41 | 35.74 | 0.57 | 1.04 |
| 11.07 | 1.36 | 1.29 | 37.89 | 27.77 | 36.08 | 0.57 | 1.04 |
| 12.39 | 1.61 | 1.30 | 37.39 | 27.88 | 35.6 | 0.57 | 0.97 |
| 13.71 | 1.53 | 1.24 | 37.21 | 27.84 | 35.23 | 0.57 | 0.98 |
| 15.04 | 1.53 | 1.62 | 37.48 | 27.31 | 34.64 | 0.59 | 1.02 |
| 16.36 | 1.25 | 1.51 | 38.3 | 28.9 | 35.9 | 0.6 | 0.98 |
| 17.68 | 1.37 | 1.12 | 38.04 | 29.57 | 34.33 | 0.62 | 0.93 |
| 19 | 1.78 | 1.42 | 36.11 | 29.58 | 32.69 | 0.64 | 0.85 |

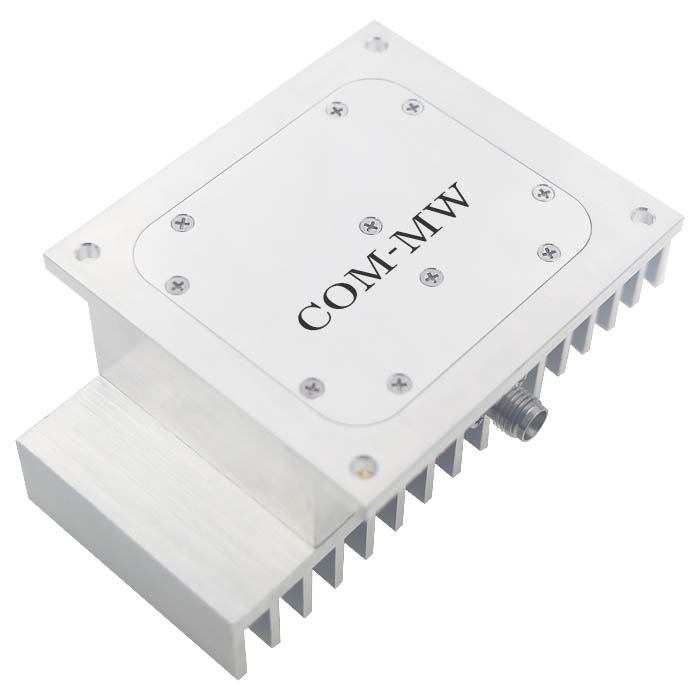

参考实物图

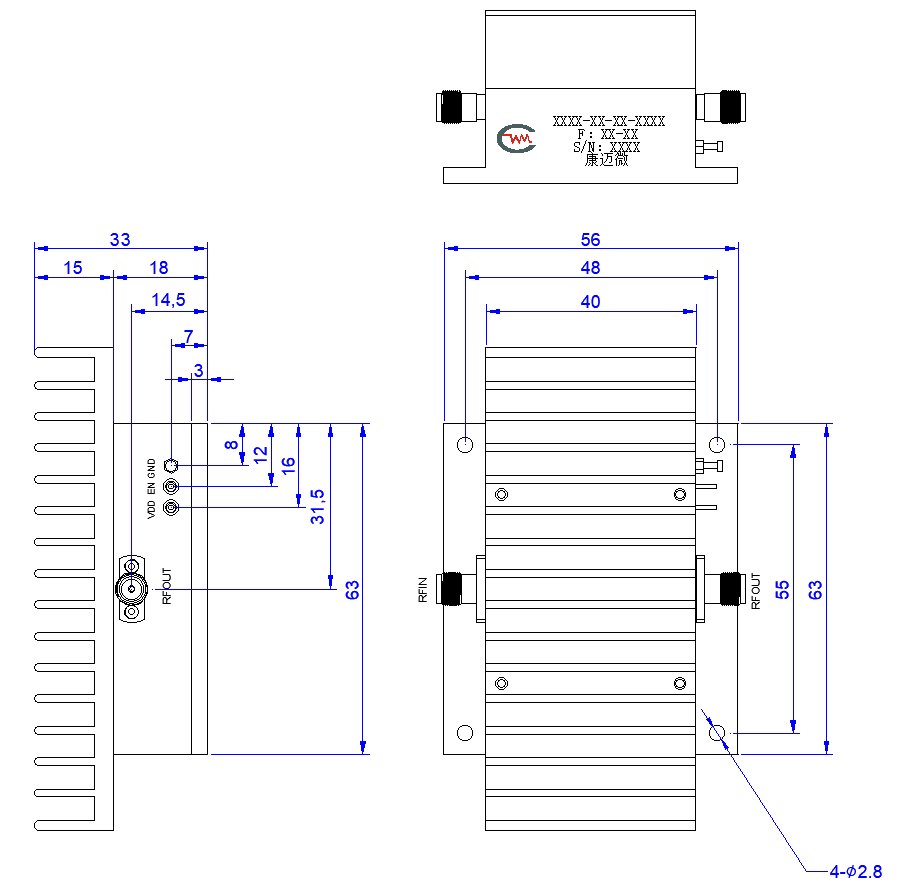

外形结构图

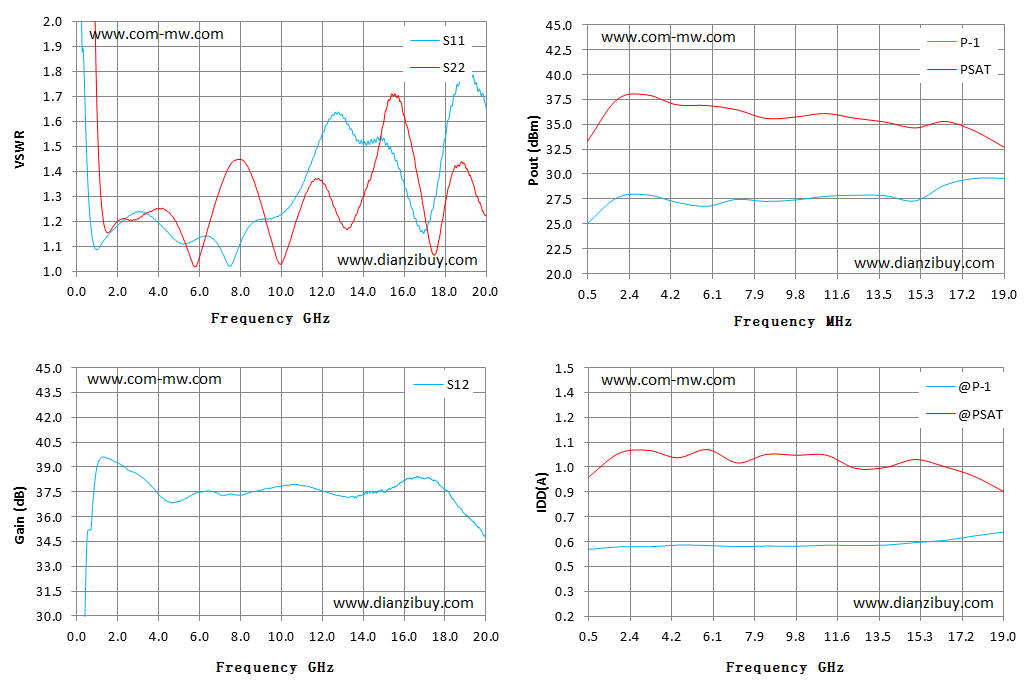

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
产品整体温度大于125℃的情况下，请在订货前与我们协商；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
