滤波器
通带频率1200~1800MHz, DC-960MHz≥40dBc, 2160-500MHz≥40dBc, SMA
- ZBF15-L1500-600-635
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1200 | ~ | 1800 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-960 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 2160-500 | MHz≥ | 40 | dBc |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 960 | 46.7 | 45.18 | -45.18 | 0.18 |
| 1046 | 15.09 | 11.64 | -14.01 | 4.13 |
| 1131 | 1.79 | 1.66 | -1.65 | 4 |
| 1217 | 1.22 | 1.27 | -0.85 | 2.6 |
| 1303 | 1.35 | 1.34 | -0.8 | 2.08 |
| 1389 | 1.13 | 1.14 | -0.66 | 1.94 |
| 1474 | 1.22 | 1.23 | -0.7 | 1.86 |
| 1560 | 1.07 | 1.08 | -0.72 | 1.91 |
| 1646 | 1.23 | 1.27 | -0.86 | 2.01 |
| 1731 | 1.19 | 1.24 | -1 | 2.26 |
| 1817 | 1.09 | 1.15 | -1.26 | 2.74 |
| 1903 | 1.27 | 1.33 | -2.14 | 4.02 |
| 1989 | 6.62 | 5.22 | -11.44 | 4.5 |
| 2074 | 24.14 | 22.2 | -32.89 | 1.62 |
| 2160 | 50.54 | 51.83 | -53.67 | 0.78 |

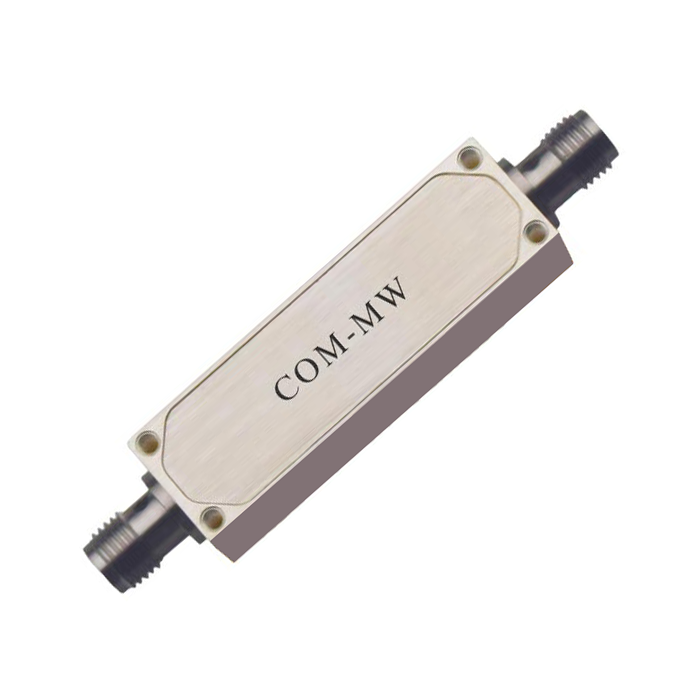

参考实物图
外形结构图（mm）

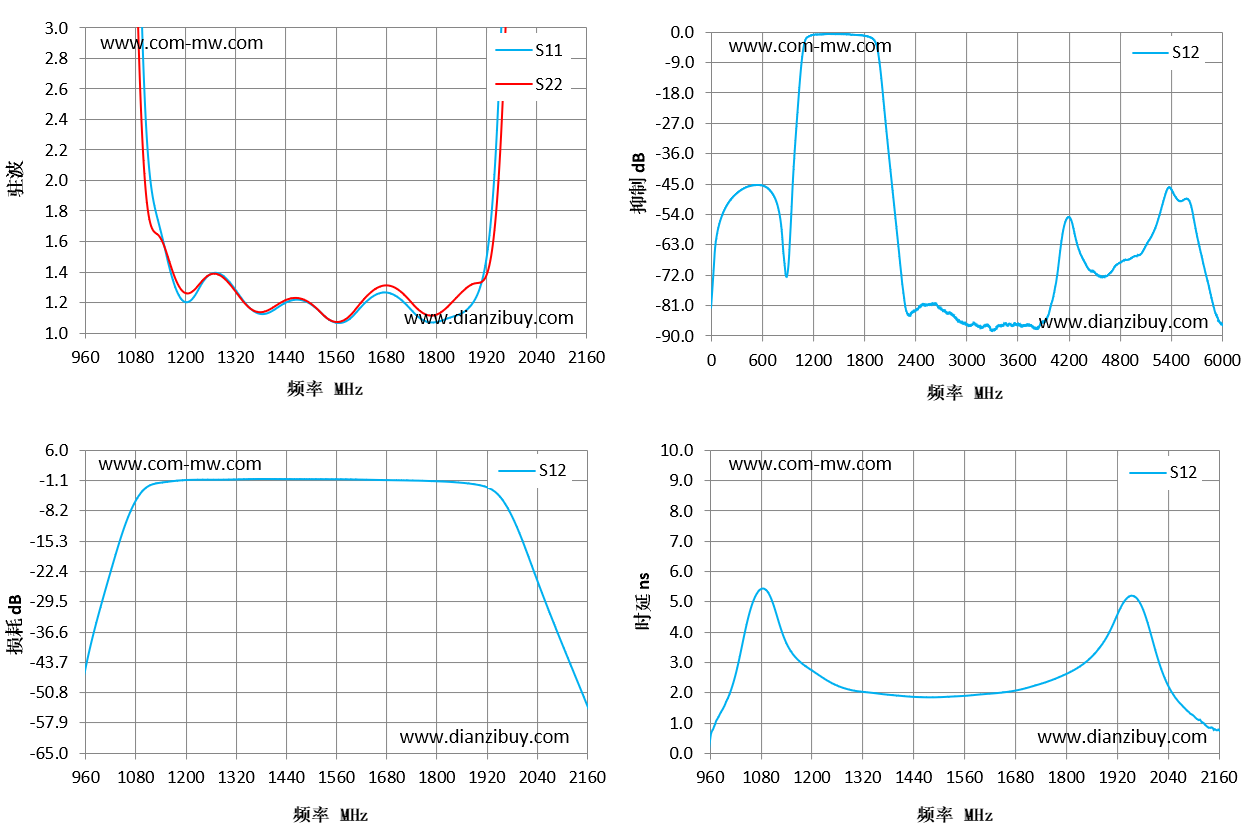

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
