波导转接器
工作频率6.57~9.99GHz, 功率容量300W, 矩形波导, , N
- D8-AWC84NK-2005
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6.57 | ~ | 9.99 | GHz |
| 插入损耗 | 0.2 | dB | ||
| 驻波比 | 1.2 |
其它参数
| 功率容量 | 300W |
| 波导管类别 | 矩形波导 |
| 接口形式一 | FBP84 |
| 接口形式二 | N-K |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB |
|---|---|---|
| 6.5 | 1.15 | -0.09 |
| 6.75 | 1.06 | -0.1 |
| 7 | 1.09 | -0.09 |
| 7.25 | 1.1 | -0.09 |
| 7.5 | 1.05 | -0.13 |
| 7.75 | 1.04 | -0.13 |
| 8 | 1.05 | -0.11 |
| 8.25 | 1.05 | -0.09 |
| 8.49 | 1.07 | -0.11 |
| 8.74 | 1.1 | -0.13 |
| 8.99 | 1.1 | -0.13 |
| 9.24 | 1.09 | -0.12 |
| 9.49 | 1.07 | -0.13 |
| 9.74 | 1.08 | -0.12 |
| 9.99 | 1.11 | -0.15 |

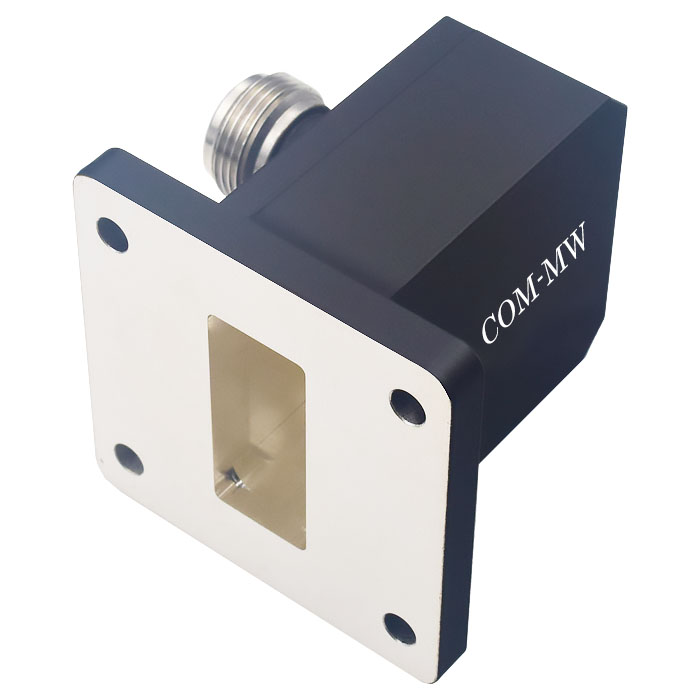

参考实物图

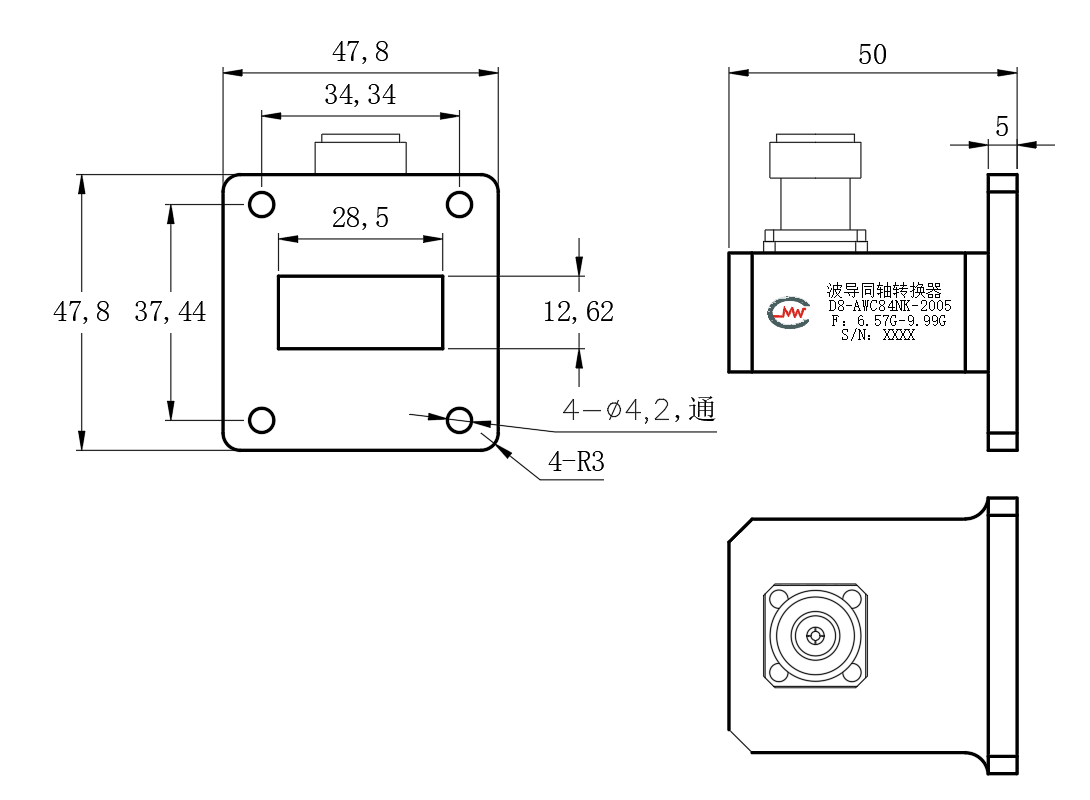

外形结构图（mm）

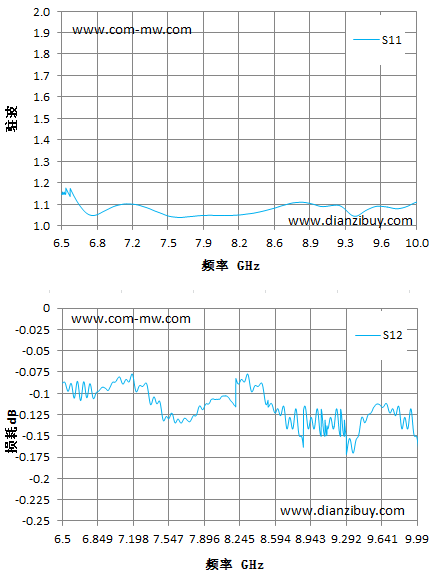

典型测试曲线图
