功分器
5~3200MHz, 1W, 2路, 0°, 阻抗75Ω, 表面贴装
- ZPD9-2L5-3200-1368
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 3200 | MHz |
| 插入损耗 | 1.5 | 3.5 | dB | |
| 隔离度 | 15 | 20 | dB | |
| 输入驻波比 | 1.7 | |||
| 输出驻波比 | 1.7 | |||
| 幅度平衡 | 1.5 | dB | ||
| 相位平衡 | 8 | ° |
其它参数
| 功率容量 | 1W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 75Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
端口定义
| 公共端口 | 1 |
| 分配端口 | 3，4 |
| 接地端口 | 6 |
| 接0.3pf*2 | 5 |

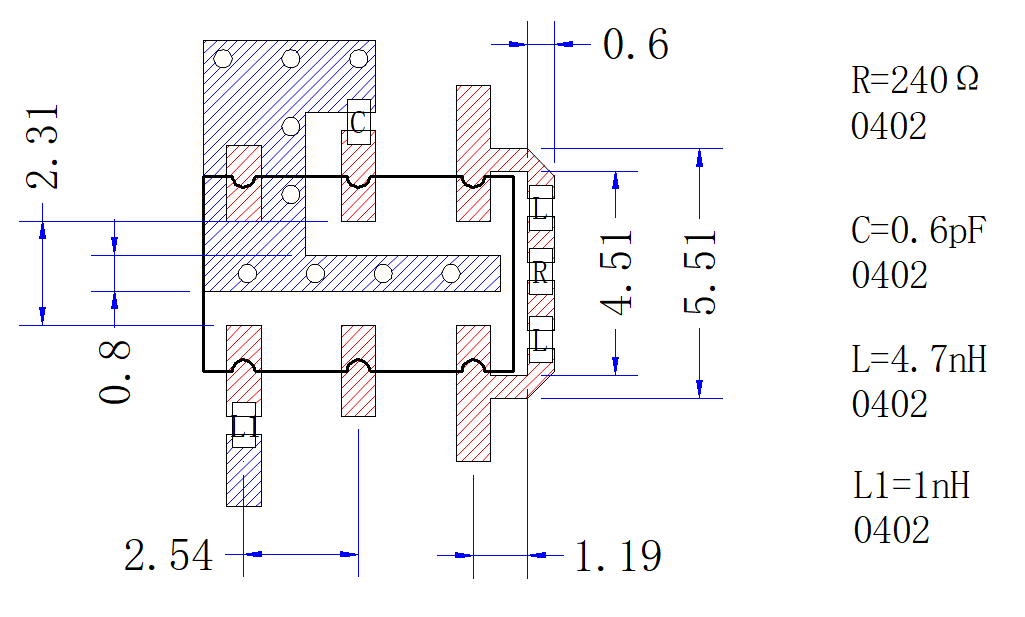

建议PCB布局图
典型电路图

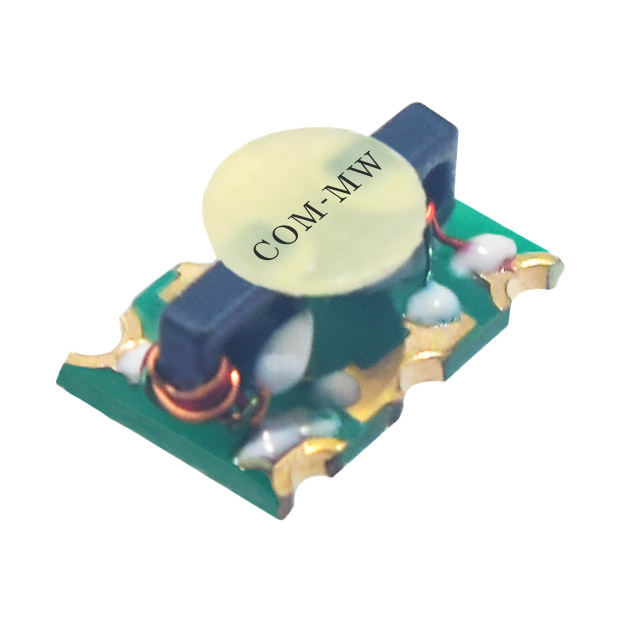

参考实物图

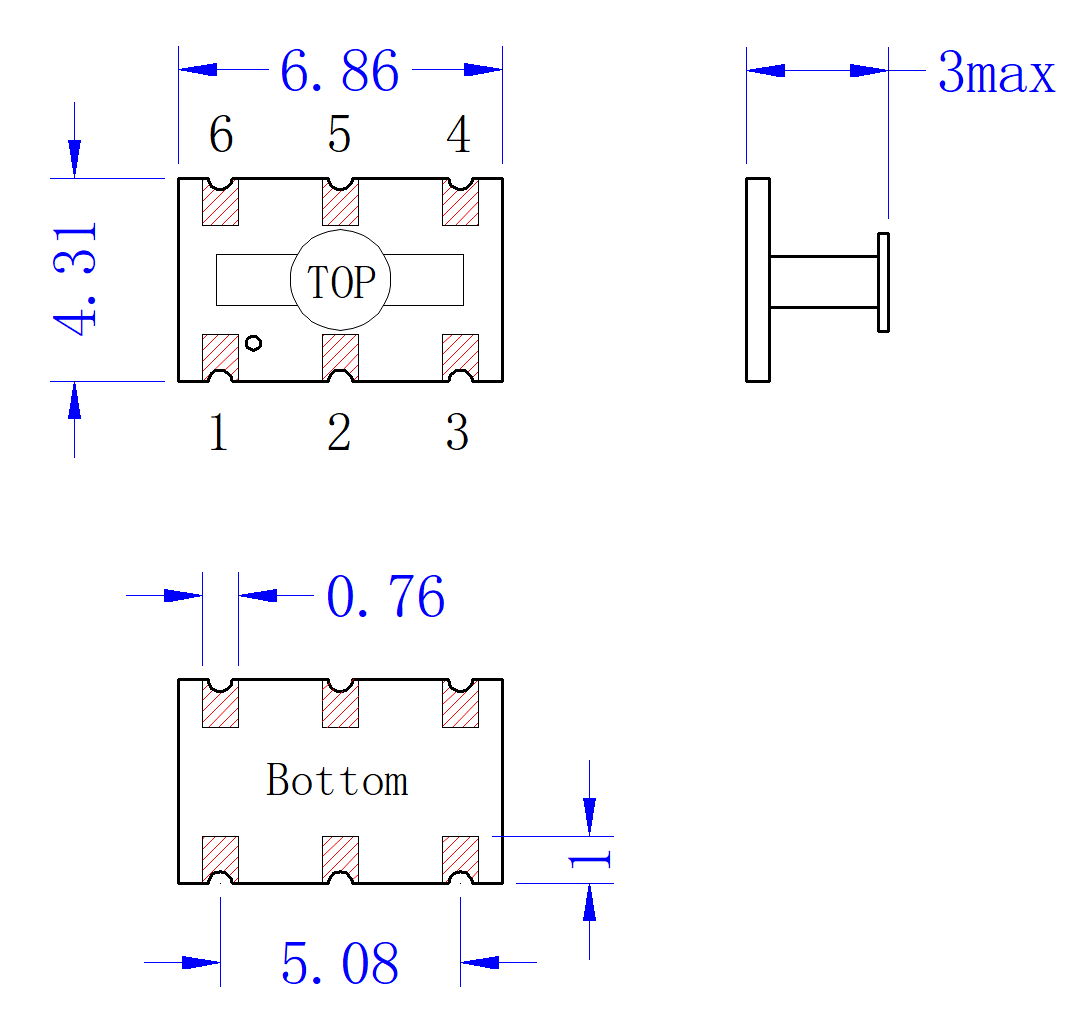

外形结构图（mm）

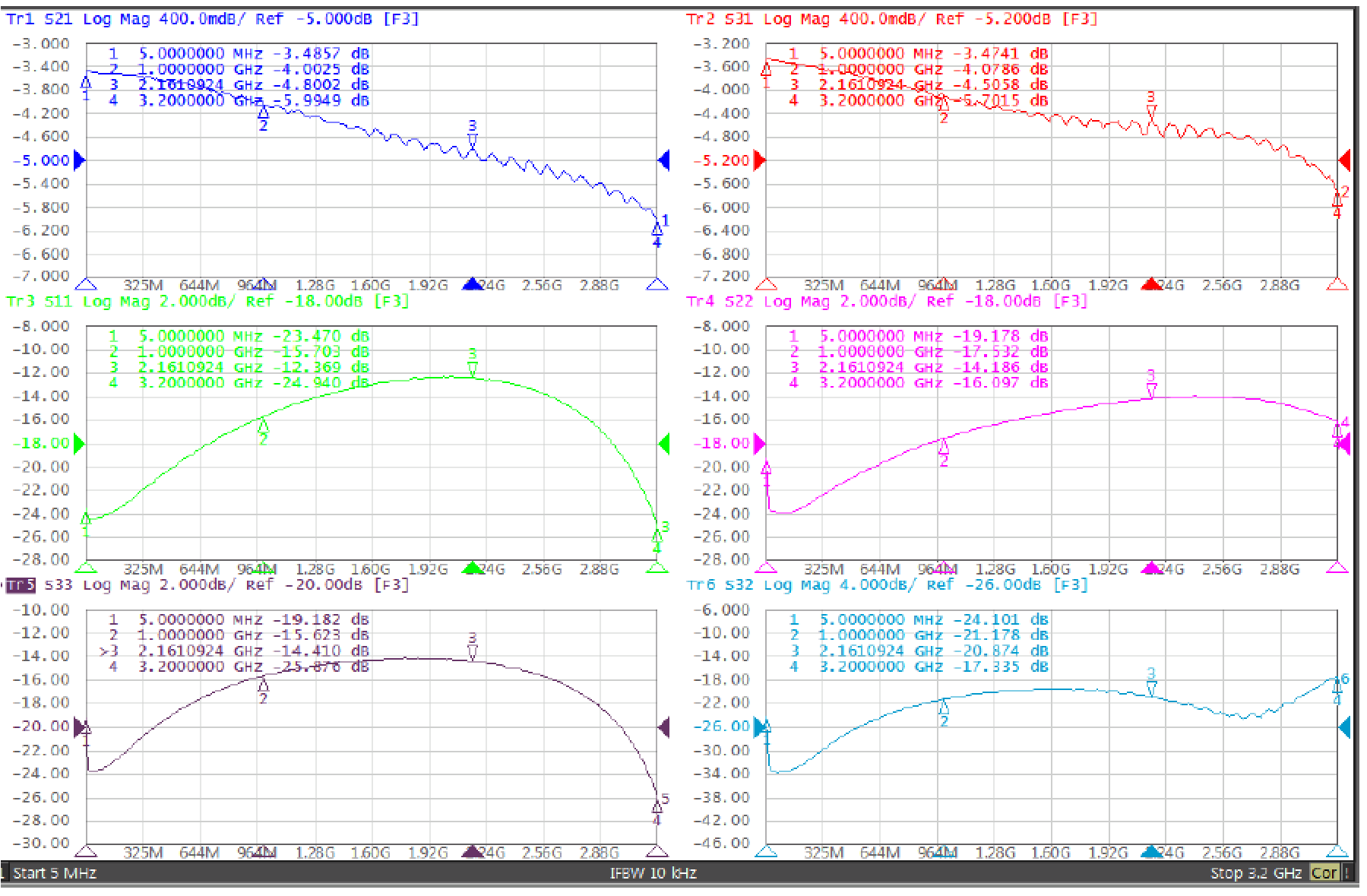

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
