滤波器
3dB带宽 DC~7.5GHz,9.75GHz≥25dB,12.75-20GHz≥40dB,SMA
- ZLPF4-M0-7.5G-1742
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 3dB带宽 | / | / | DC | ~ | 7.5 | GHz |
| 通带损耗 | DC-7 | GHz | 0.9 | dB | ||
| 带外抑制 | 9.75 | GHz≥ | 25 | dB | ||
| 带外抑制 | 12.75-20 | GHz≥ | 40 | dB | ||
| 通带驻波 | DC-7 | GHz | 1.3 |
其它参数
| 接口形式 | SMA-F or K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 5W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤0.5ns(DC-7GHz) |
| 工作温度 | -40~+70℃设计保证 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.03 | 1.02 | 1.01 | 0.01 | 0.01 | 0.21 |
| 0.89 | 1.04 | 1.04 | -0.05 | -0.05 | 0.22 |
| 1.74 | 1.14 | 1.15 | -0.07 | -0.07 | 0.23 |
| 2.60 | 1.16 | 1.15 | -0.13 | -0.13 | 0.23 |
| 3.45 | 1.09 | 1.09 | -0.14 | -0.14 | 0.24 |
| 4.31 | 1.17 | 1.15 | -0.25 | -0.25 | 0.26 |
| 5.16 | 1.11 | 1.10 | -0.21 | -0.21 | 0.27 |
| 6.02 | 1.14 | 1.13 | -0.32 | -0.32 | 0.30 |
| 6.87 | 1.13 | 1.14 | -0.36 | -0.36 | 0.40 |
| 7.73 | 14.26 | 13.10 | -6.94 | -6.94 | 0.43 |
| 8.58 | 142.75 | 90.43 | -23.08 | -23.08 | 0.17 |
| 9.44 | 630.48 | 263.95 | -36.08 | -36.08 | 0.12 |
| 10.29 | 269.42 | 190.06 | -44.77 | -44.77 | 0.10 |
| 11.15 | 367.57 | 166.16 | -52.35 | -52.35 | 0.09 |
| 12.00 | 434.75 | 96.95 | -58.67 | -58.67 | 0.08 |

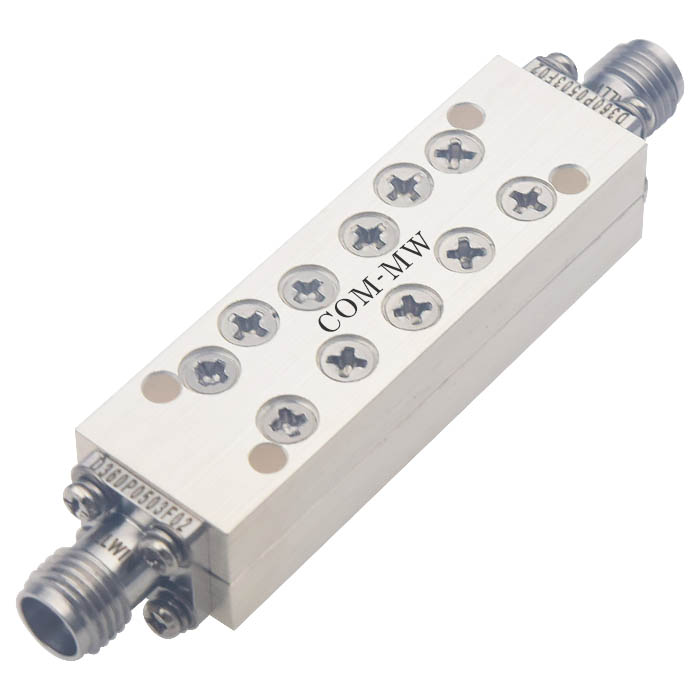

参考实物图

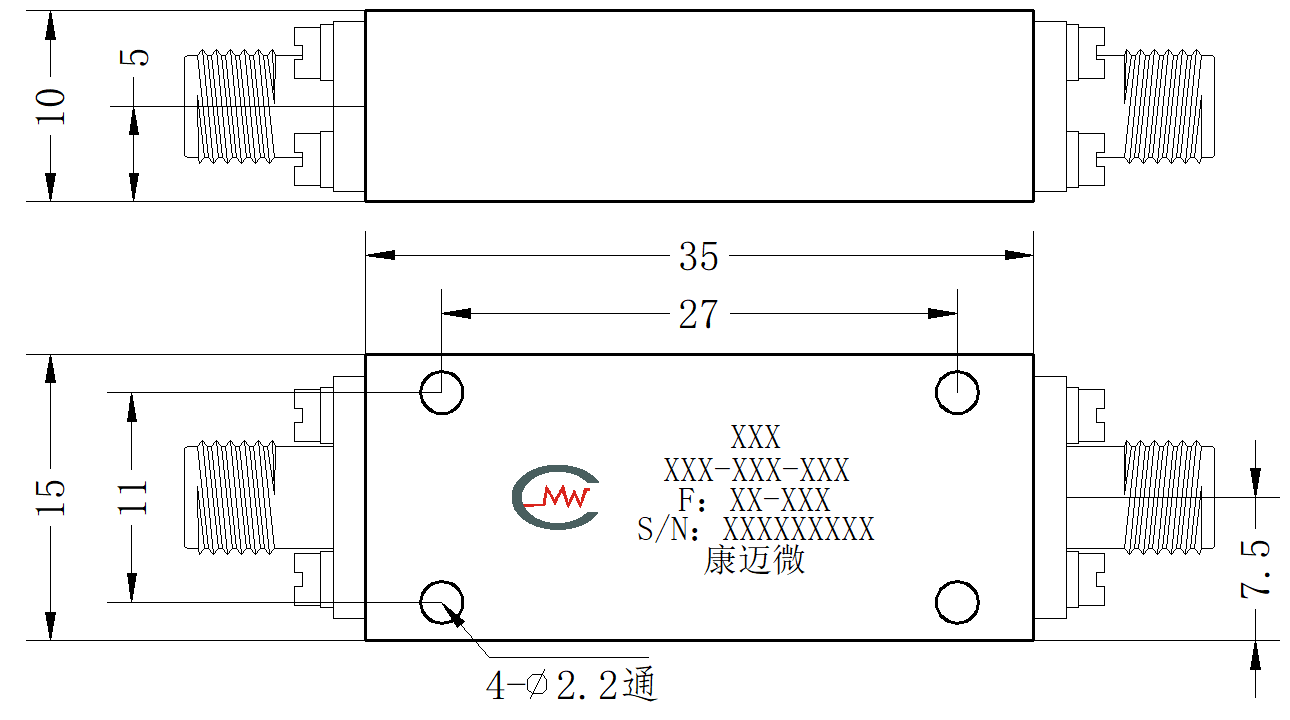

外形结构图（mm）

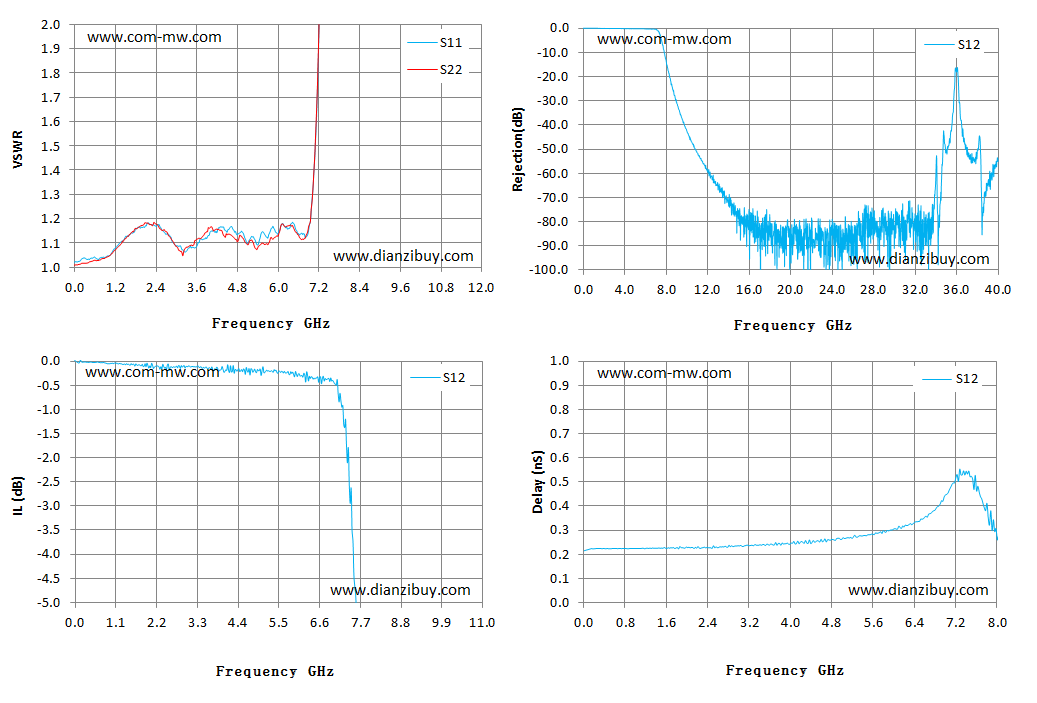

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
