产品
滤波器
通带频率18~20GHz, DC-16GHz≥65dB, 22-36GHz≥65dB, SMA
- ZBF5-C19-2G-2293
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 18 | ~ | 20 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制 | DC-16 | GHz≥ | 65 | dB | ||
| 带外抑制 | 22-36 | GHz≥ | 65 | dB | ||
| 通带驻波 | / | / | 1.5 |
其它参数
| 接口形式 | SMA-K可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|
| 17.2 | 34.17 | -45.99 | 0.44 |
| 17.45 | 33.91 | -33.36 | 0.54 |
| 17.7 | 8.4 | -16.02 | 1.16 |
| 17.95 | 1.34 | -1.16 | 1.91 |
| 18.2 | 1.19 | -0.81 | 1.36 |
| 18.45 | 1.12 | -0.77 | 1.17 |
| 18.7 | 1.21 | -0.76 | 1.1 |
| 18.95 | 1.1 | -0.77 | 1.08 |
| 19.2 | 1.17 | -0.82 | 1.09 |
| 19.45 | 1.12 | -0.78 | 1.16 |
| 19.7 | 1.08 | -0.86 | 1.31 |
| 19.95 | 1.16 | -1.02 | 1.83 |
| 20.2 | 3.12 | -11.86 | 1.59 |
| 20.45 | 21.46 | -32.41 | 0.62 |
| 20.7 | 35.36 | -47.16 | 0.41 |

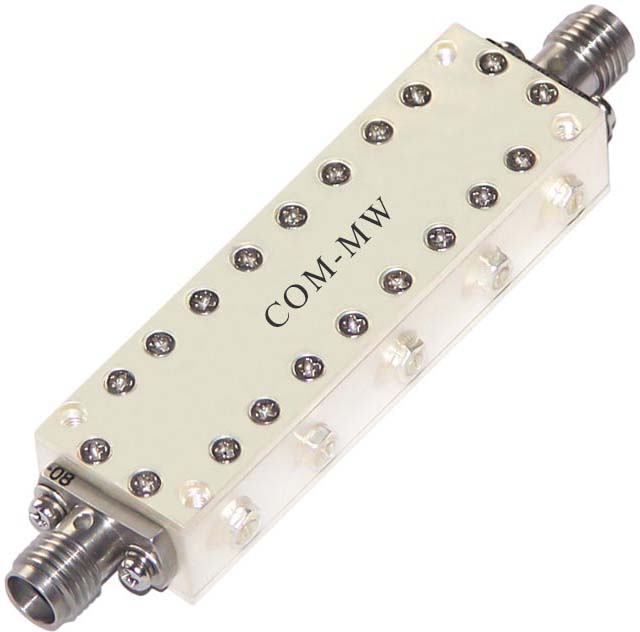

参考实物图
外形结构图（mm）

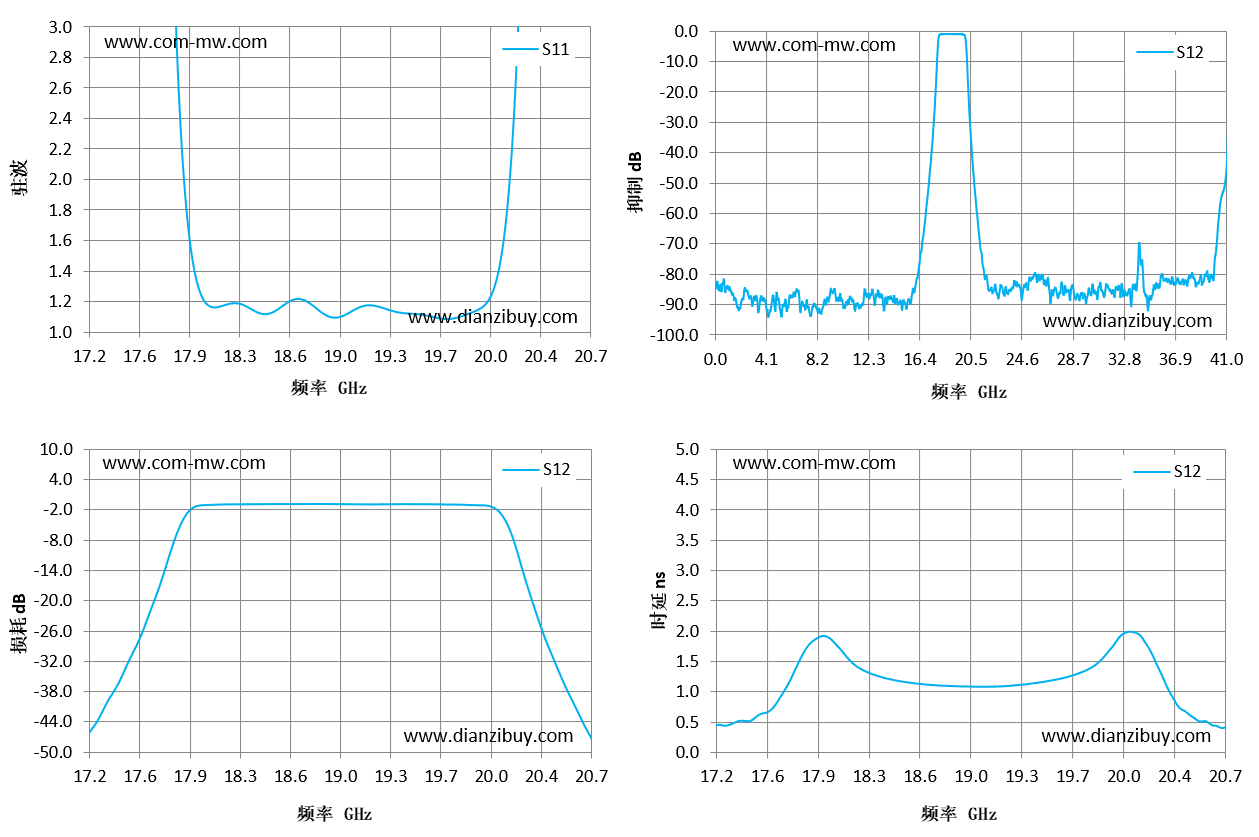

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
