产品
电桥
500~2000MHz,500W,90°电桥,表面贴装
- 8H0027
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 2000 | MHz |
| 插入损耗 | 0.2 | 0.3 | dB | |
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±1.4 | dB | ||
| 相位平衡 | ±3 | ° |
其它参数
| 功率容量 | 500W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |

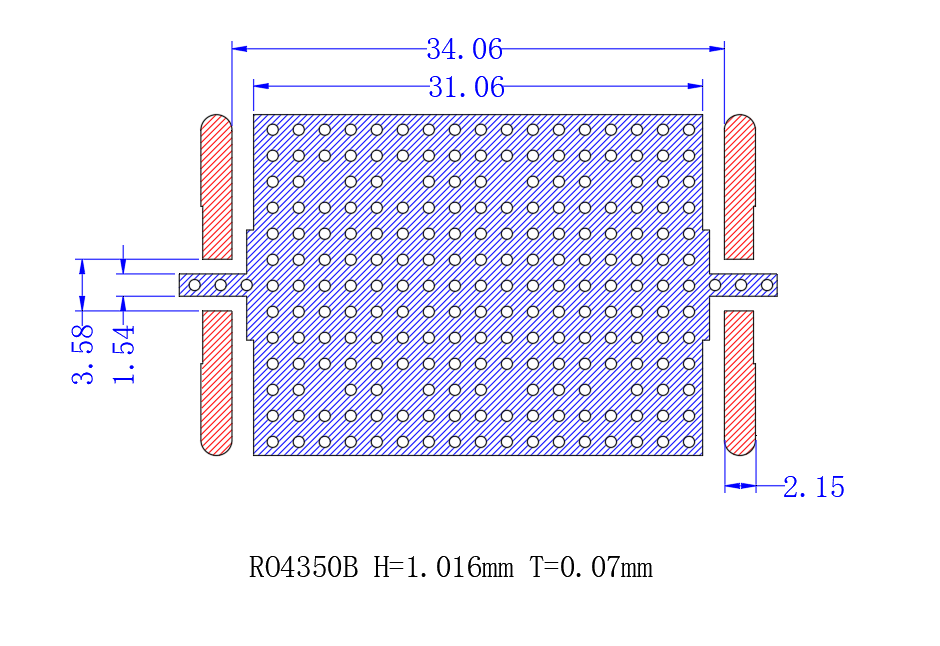

建议PCB布局图
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 隔离 dB | S13 损耗 dB | S14 损耗 dB | S14 相位 ° |
| 400.00 | 1.15 | 1.16 | -23.98 | -1.40 | -5.83 | -89.33 |
| 529.00 | 1.16 | 1.17 | -22.93 | -2.08 | -4.40 | -89.38 |
| 657.00 | 1.15 | 1.16 | -22.97 | -2.68 | -3.50 | -89.55 |
| 786.00 | 1.14 | 1.14 | -22.81 | -3.22 | -2.96 | -89.74 |
| 914.00 | 1.12 | 1.13 | -23.27 | -3.62 | -2.59 | -89.98 |
| 1043.00 | 1.11 | 1.11 | -23.24 | -3.93 | -2.37 | -90.21 |
| 1171.00 | 1.11 | 1.11 | -23.68 | -4.10 | -2.26 | -90.38 |
| 1300.00 | 1.11 | 1.11 | -23.70 | -4.13 | -2.25 | -90.57 |
| 1429.00 | 1.11 | 1.12 | -24.14 | -4.04 | -2.32 | -90.70 |
| 1557.00 | 1.12 | 1.12 | -24.20 | -3.81 | -2.47 | -90.75 |
| 1686.00 | 1.12 | 1.11 | -25.21 | -3.46 | -2.77 | -90.74 |
| 1814.00 | 1.10 | 1.10 | -25.85 | -2.98 | -3.23 | -90.73 |
| 1943.00 | 1.08 | 1.08 | -27.21 | -2.38 | -3.98 | -90.48 |
| 2071.00 | 1.06 | 1.09 | -29.27 | -1.72 | -5.20 | -90.55 |
| 2200.00 | 1.11 | 1.17 | -30.68 | -1.07 | -7.26 | -90.90 |

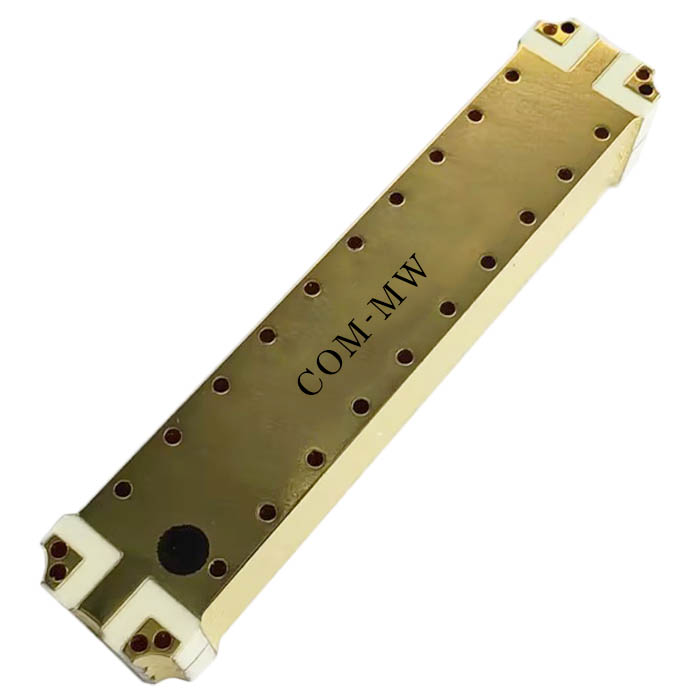

参考实物图

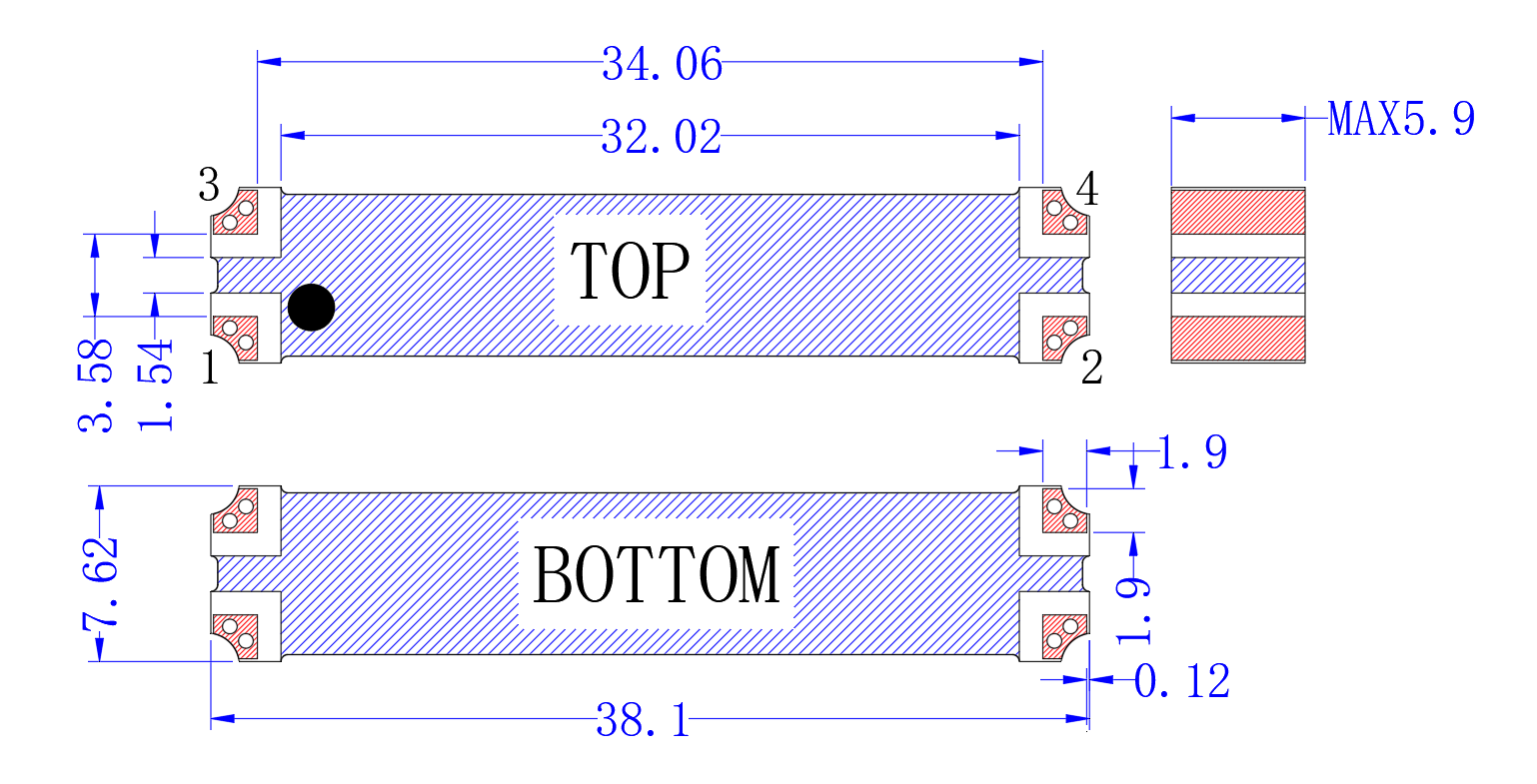

外形结构图（mm）

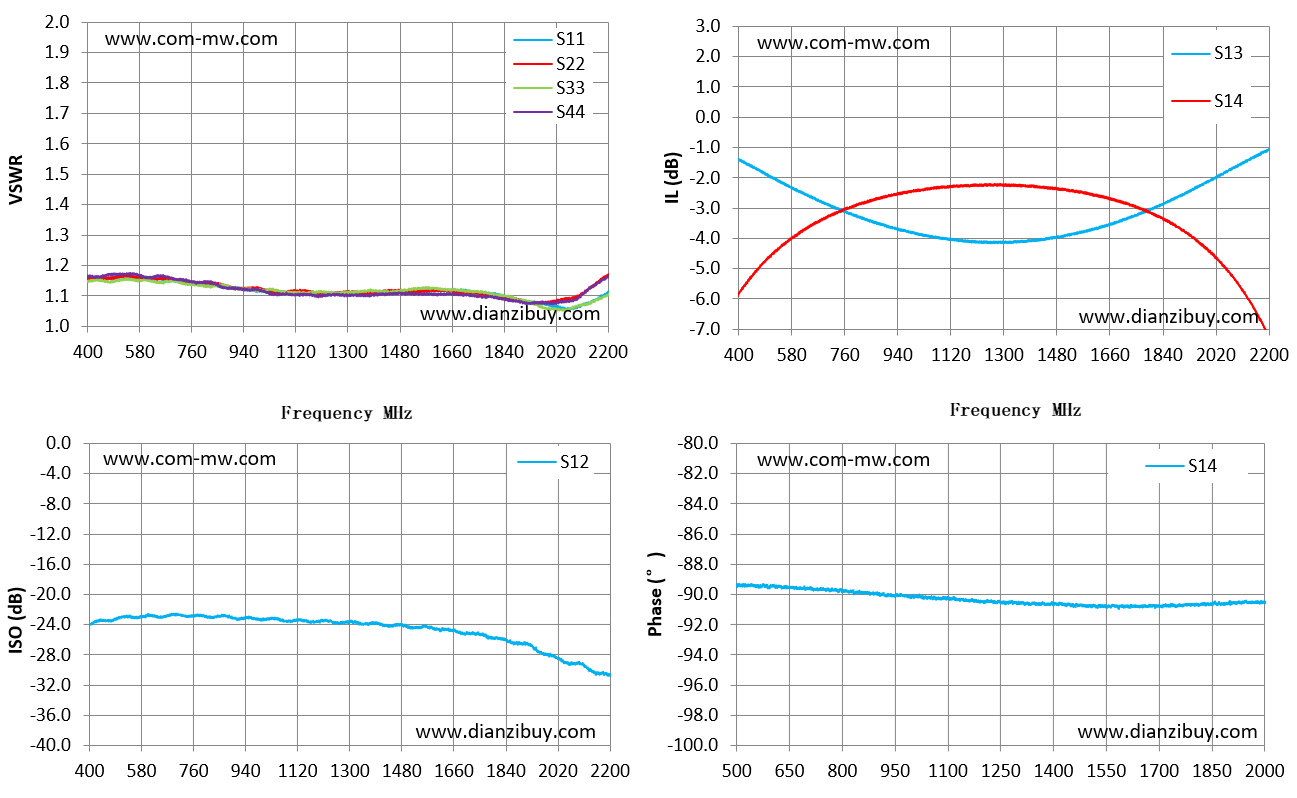

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
