耦合器缩略图

耦合器

21.7~33GHz,耦合度 41dB, 波导口,300W

  • ZDC25-41W21.7-33G-3807
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

主要参数

参数最小典型最大单位
工作频率21.7~33GHz
插入损耗0.2dB
耦合度39.54142.5dB
方向性18dB
主线驻波比1.1
耦合线驻波比1.4

其它参数

接口形式波导口
波导口型号BJ260 or WR34
表面黑色烤漆
功率容量300W设计保证
外壳材料铜H62
工作温度-40~+70℃设计保证
质量等级工业级

端口定义

输入端口INFBP260
输出端口OUTFBP260
耦合端口C2.92-F

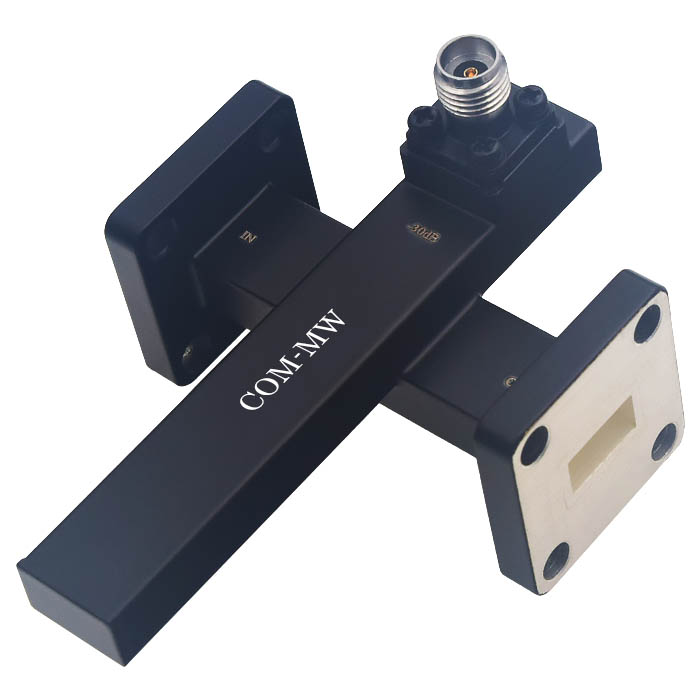

参考实物图

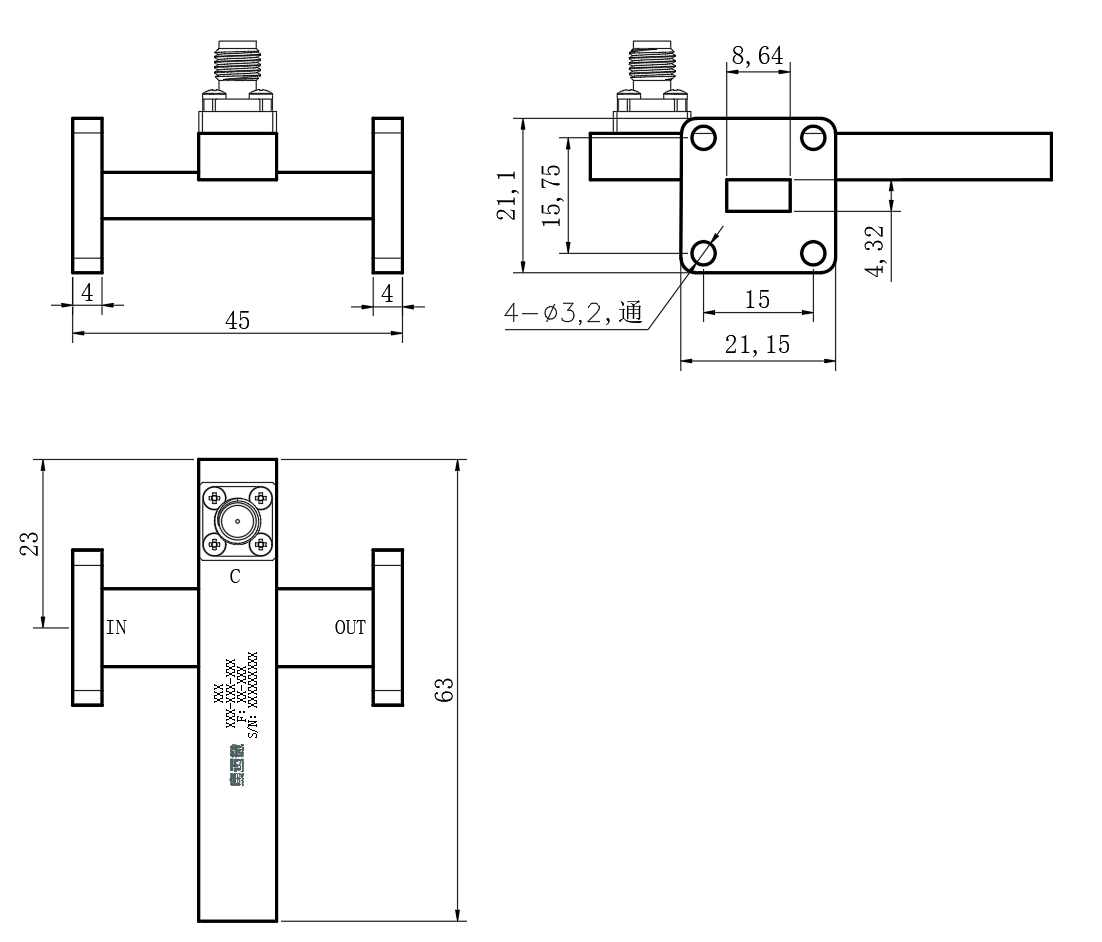

外形结构图(mm)

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2整体温度大于125℃的情况,订货前与我们协商。
