通带频率CH1139.5~140.5MHz, 通带频率CH2139~141MHz, 通带频率CH3137.5~142.5MHz, 通带频率CH4135~145MHz, 通带频率CH5130~150MHz, 通带频率CH6120~160MHz, DC-127.5MHz≥50dB, 152.5-400MHz≥50dB, 微带圆针
- ZS20-L120-160-304
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率CH1 | / | / | 139.5 | ~ | 140.5 | MHz |
| 通带频率CH2 | / | / | 139 | ~ | 141 | MHz |
| 通带频率CH3 | / | / | 137.5 | ~ | 142.5 | MHz |
| 通带频率CH4 | / | / | 135 | ~ | 145 | MHz |
| 通带频率CH5 | / | / | 130 | ~ | 150 | MHz |
| 通带频率CH6 | / | / | 120 | ~ | 160 | MHz |
| 通带损耗CH1,CH2 | / | / | 8 | dB | ||
| 通带损耗CH3 | / | / | 6 | dB | ||
| 通带损耗CH4 | / | / | 4 | dB | ||
| 通带损耗CH5 | / | / | 3 | dB | ||
| 通带损耗CH6 | / | / | 2.5 | dB | ||
| 带内波动 | / | / | 1 | dB | ||
| 带外抑制CH1 | DC-127.5 | MHz≥ | 50 | dB | ||
| 带外抑制CH1 | 152.5-400 | MHz≥ | 50 | dB | ||
| 带外抑制CH2 | DC-127 | MHz≥ | 50 | dB | ||
| 带外抑制CH2 | 153-400 | MHz≥ | 50 | dB | ||
| 带外抑制CH3 | DC-122.5 | MHz≥ | 50 | dB | ||
| 带外抑制CH3 | 157.5-400 | MHz≥ | 50 | dB | ||
| 带外抑制CH4 | DC-117.5 | MHz≥ | 50 | dB | ||
| 带外抑制CH4 | 162.5-400 | MHz≥ | 50 | dB | ||
| 带外抑制CH5 | DC-108 | MHz≥ | 50 | dB | ||
| 带外抑制CH5 | 172-400 | MHz≥ | 50 | dB | ||
| 带外抑制CH6 | DC-92 | MHz≥ | 50 | dB | ||
| 带外抑制CH6 | 188-400 | MHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | 微带圆针 0.38mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+75℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |

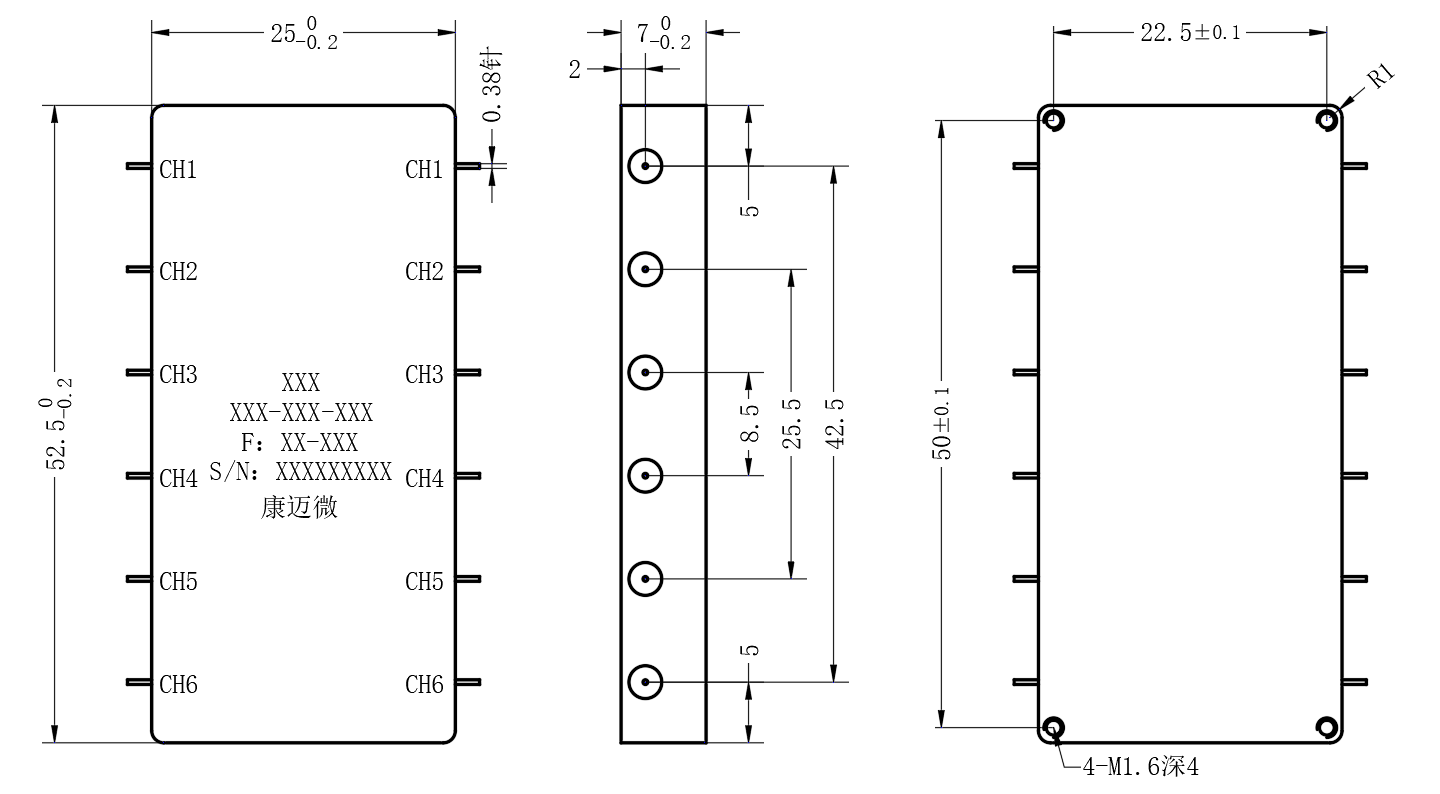

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
