产品
负载
工作频率0~40GHz, 50W, 50Ω, 2.92-M
- DR9-50-0-40G-3223
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0 | ~ | 40 | GHz |
| 驻波比 | 1.25 |
其它参数
| 功率容量 | 50W |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-M |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
注意事项
安装负载时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低。
典型测试数据
| 序号 | Frequency GHz | S11 驻波 |
| 1 | 0.01 | 1.03 |
| 2 | 2.86 | 1.07 |
| 3 | 5.71 | 1.05 |
| 4 | 8.57 | 1.05 |
| 5 | 11.43 | 1.06 |
| 6 | 14.29 | 1.09 |
| 7 | 17.14 | 1.1 |
| 8 | 20 | 1.14 |
| 9 | 22.86 | 1.16 |
| 10 | 25.71 | 1.11 |
| 11 | 28.57 | 1.16 |
| 12 | 31.43 | 1.13 |
| 13 | 34.29 | 1.13 |
| 14 | 37.14 | 1.13 |
| 15 | 40 | 1.22 |
功率降额曲线
参考实物图
外形结构图（mm）

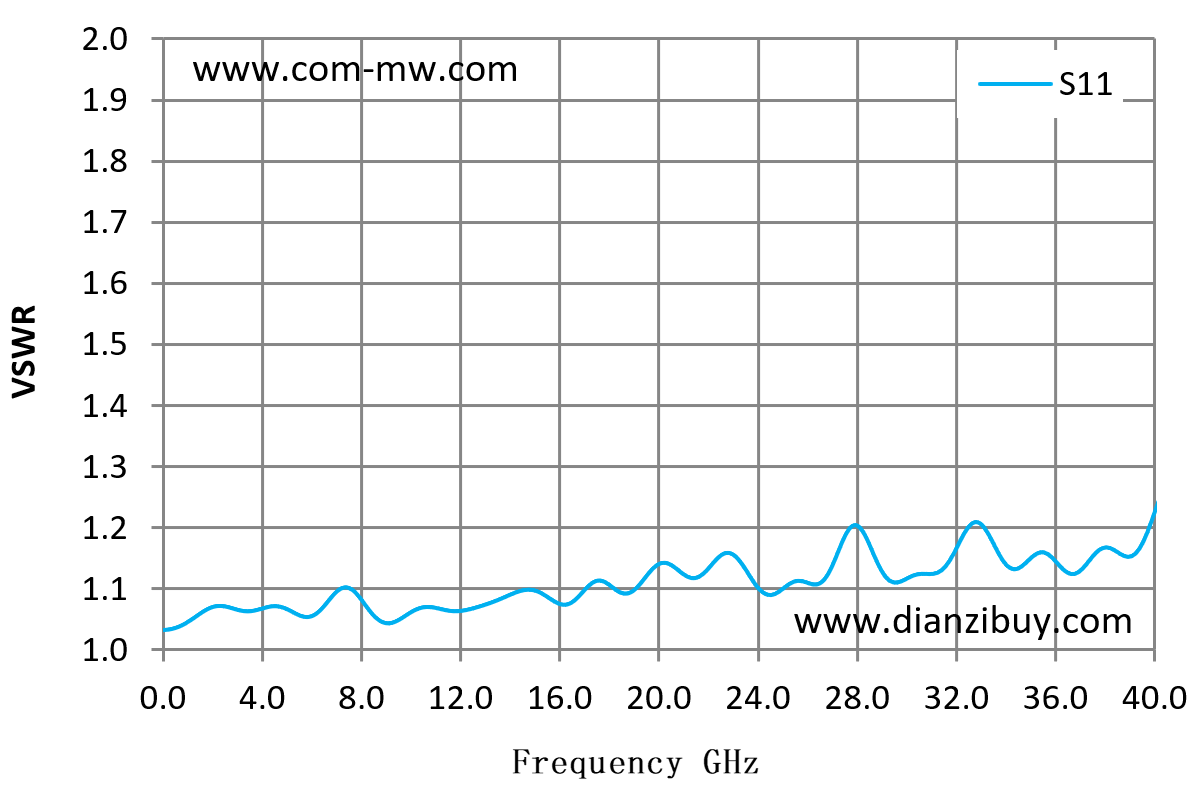

典型测试曲线图
