电缆组件
DC~67GHz,低损稳相,400mm,1.85-M or J,1.85-F or K
- DCA8C-18M40018F-A22-7418
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 67 | GHz | |
| 插入损耗 | 3.35 | dB | |||
| 驻波 | 1.25 | 1.35 |
其它参数
| 电缆类别 | 低损稳相 |
| 长度 | 400mm |
| 接口一 | 1.85-M or J |
| 接口二 | 1.85-F or K |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

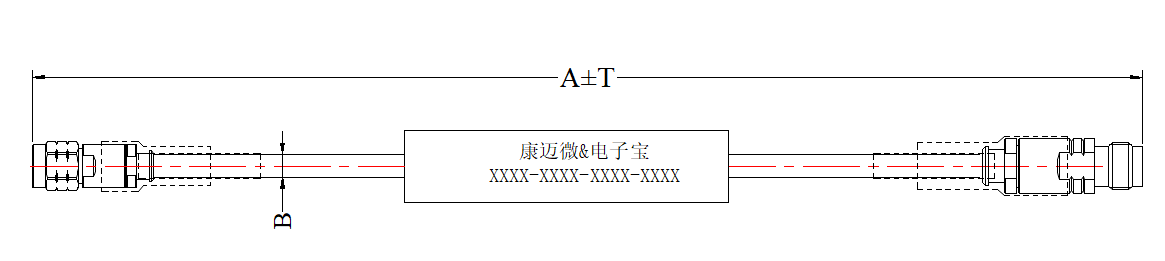

外形结构图
外形尺寸（mm）
| A | 400 | mm |
| B | 2.2 | mm |
| T | 10 | mm |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.01 | 1.01 | -0.02 |
| 4.79 | 1.04 | 1.03 | -0.75 |
| 9.57 | 1.06 | 1.06 | -1.15 |
| 14.36 | 1.05 | 1.04 | -1.42 |
| 19.14 | 1.09 | 1.08 | -1.64 |
| 23.93 | 1.13 | 1.10 | -1.84 |
| 28.71 | 1.11 | 1.12 | -2.04 |
| 33.50 | 1.18 | 1.21 | -2.28 |
| 38.29 | 1.10 | 1.16 | -2.49 |
| 43.07 | 1.12 | 1.18 | -2.74 |
| 47.86 | 1.16 | 1.09 | -2.87 |
| 52.64 | 1.23 | 1.10 | -3.05 |
| 57.43 | 1.15 | 1.09 | -3.16 |
| 62.21 | 1.17 | 1.07 | -3.20 |
| 67.00 | 1.09 | 1.10 | -3.31 |

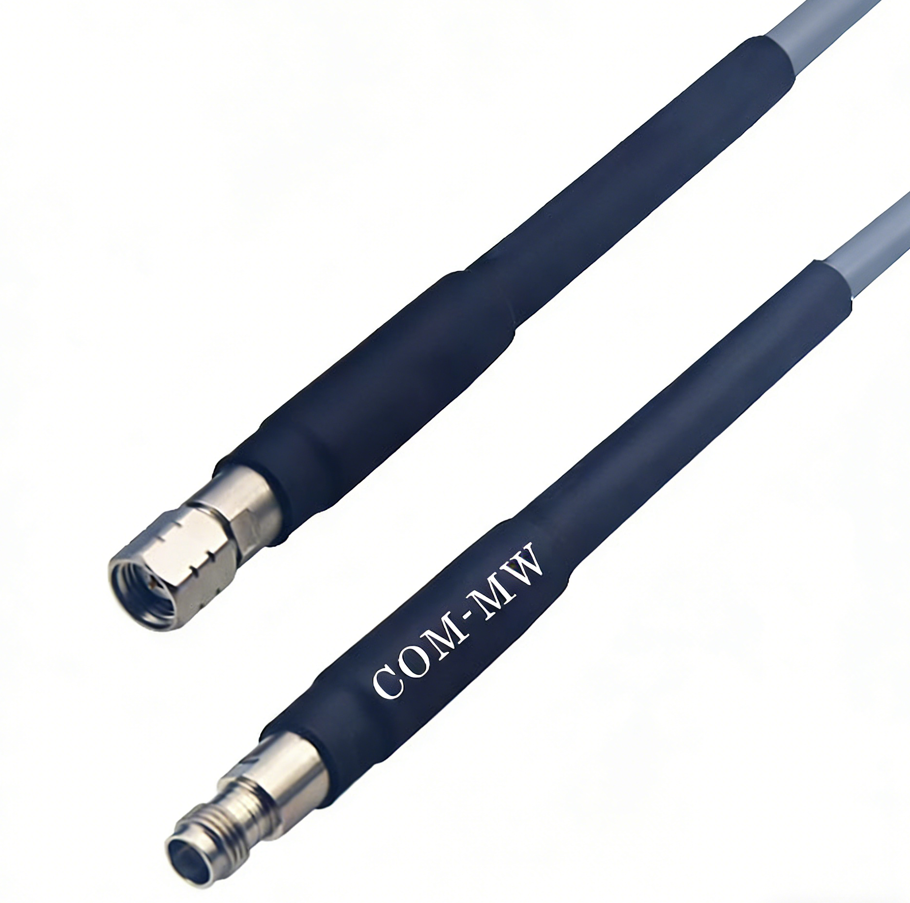

参考实物图

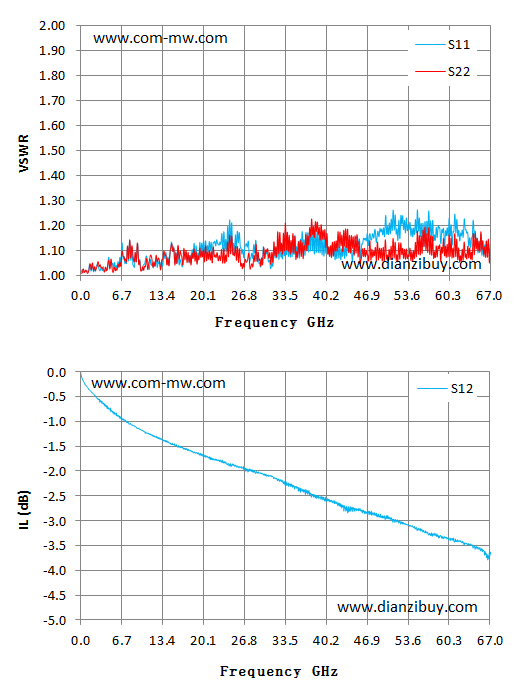

典型测试曲线图
注意事项
| 静态转弯半径 | 12mm |
| 动态转为半径 | 22mm |
