产品
电桥
900~2700MHz,200W,90°电桥,表面贴装
- 8H0011
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 900 | ~ | 2700 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 驻波比 | 1.2 | 1.3 | ||
| 幅度平衡 | ±0.95 | dB | ||
| 相位平衡 | ±4 | ° |
其它参数
| 功率容量 | 200W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+105℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 2 | 1 | 4 | 3 |
| 0° | 3 | 4 | 1 | 2 |
| -90° | 4 | 3 | 2 | 1 |
建议PCB布局图
典型测试曲线图

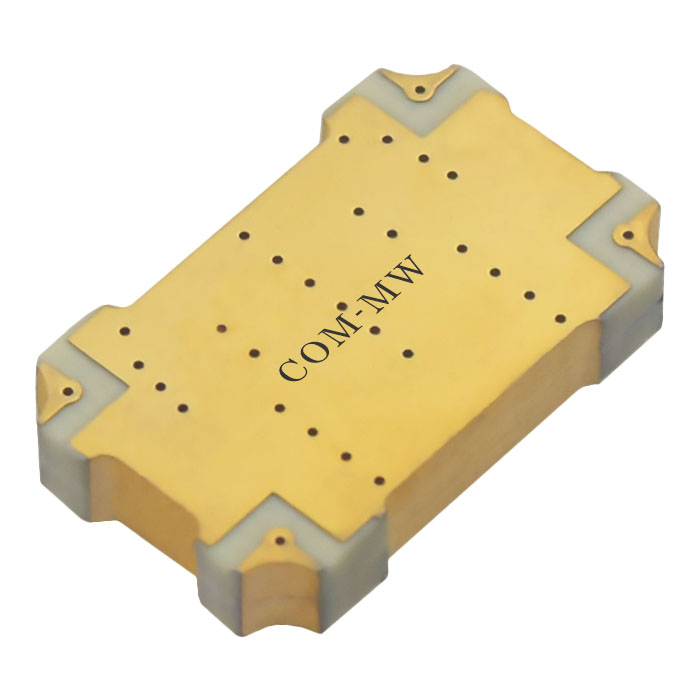

参考实物图
外形结构图（mm）
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S14 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 500.00 | 1.22 | 1.14 | -1.20 | -7.10 | 88.17 | -23.52 |
| 714.00 | 1.21 | 1.17 | -2.03 | -4.95 | 87.98 | -22.05 |
| 929.00 | 1.22 | 1.21 | -2.53 | -3.92 | 88.11 | -24.24 |
| 1143.00 | 1.12 | 1.13 | -3.19 | -3.03 | 88.29 | -23.71 |
| 1357.00 | 1.11 | 1.21 | -3.56 | -2.72 | 88.37 | -28.75 |
| 1571.00 | 1.10 | 1.12 | -3.85 | -2.54 | 88.41 | -28.64 |
| 1786.00 | 1.16 | 1.08 | -3.94 | -2.49 | 88.36 | -27.00 |
| 2000.00 | 1.06 | 1.05 | -3.80 | -2.55 | 88.27 | -28.47 |
| 2214.00 | 1.05 | 1.03 | -3.58 | -2.85 | 88.13 | -30.98 |
| 2429.00 | 1.06 | 1.02 | -3.15 | -3.27 | 88.09 | -36.60 |
| 2643.00 | 1.06 | 1.07 | -2.54 | -4.02 | 88.20 | -32.57 |
| 2857.00 | 1.11 | 1.04 | -1.88 | -5.43 | 88.61 | -31.22 |
| 3071.00 | 1.22 | 1.21 | -1.27 | -7.68 | 89.71 | -22.67 |
| 3286.00 | 1.22 | 1.11 | -0.74 | -12.32 | 92.50 | -20.97 |
| 3500.00 | 1.17 | 1.18 | -0.58 | -28.77 | 121.53 | -20.85 |
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持260℃回流焊。 |
