衰减器
工作频率DC~4GHz, 衰减度6dB, 功率容量50W, 阻抗50Ω, N -JK
- DA9-650-0-4000-1890
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 4 | GHz |
| 衰减度 | 5.5 | 6 | 6.5 | dB |
| 驻波比 | 1.25 |
其它参数
| 功率容量 | 50W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | N -JK |
| 接口材质 | 外壳铜 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | N-J输入 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 0.5 | 1.01 | 1.02 | -5.86 |
| 1 | 1.02 | 1.02 | -5.92 |
| 1.5 | 1.04 | 1.03 | -5.96 |
| 2 | 1.05 | 1.02 | -5.99 |
| 2.5 | 1.03 | 1.02 | -6.04 |
| 3 | 1.04 | 1.02 | -6.08 |
| 3.5 | 1.03 | 1.03 | -6.13 |
| 4 | 1.04 | 1.03 | -6.18 |
| 4.5 | 1.12 | 1.03 | -6.25 |
| 5 | 1.18 | 1.1 | -6.33 |
| 5.5 | 1.16 | 1.13 | -6.41 |
| 6 | 1.1 | 1.14 | -6.49 |
| 6.5 | 1.17 | 1.22 | -6.61 |
| 7 | 1.26 | 1.19 | -6.65 |

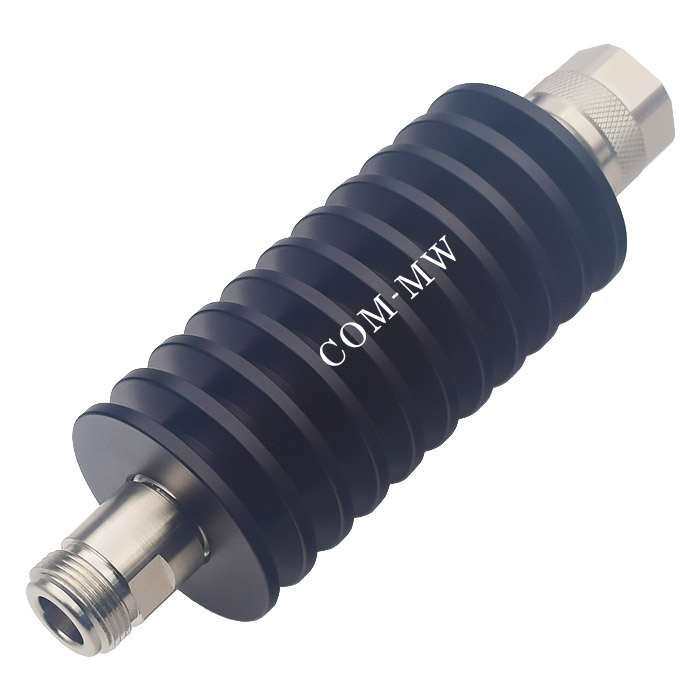

参考实物图

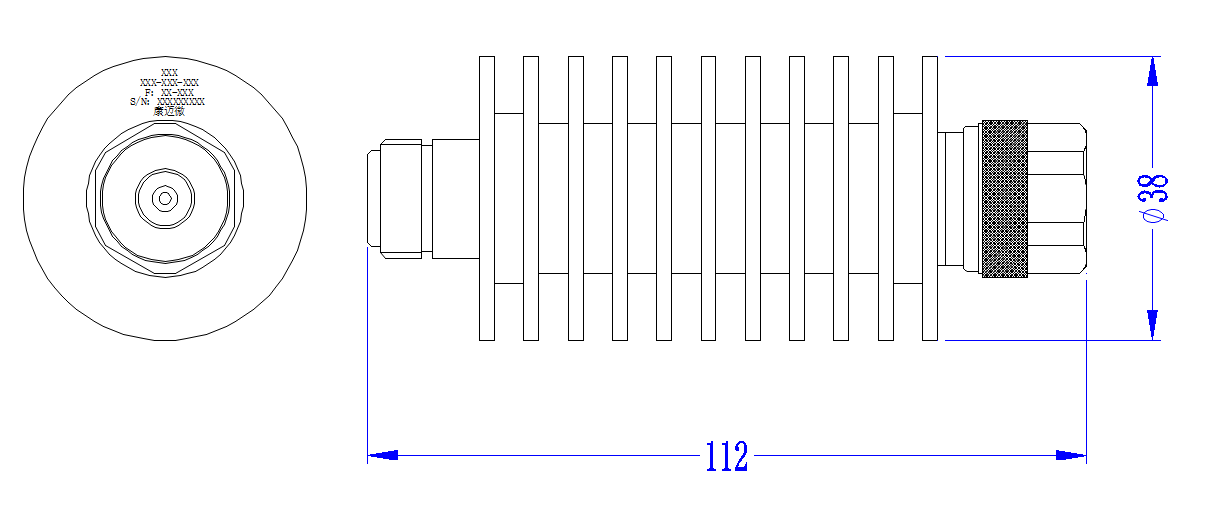

外形结构图（mm）

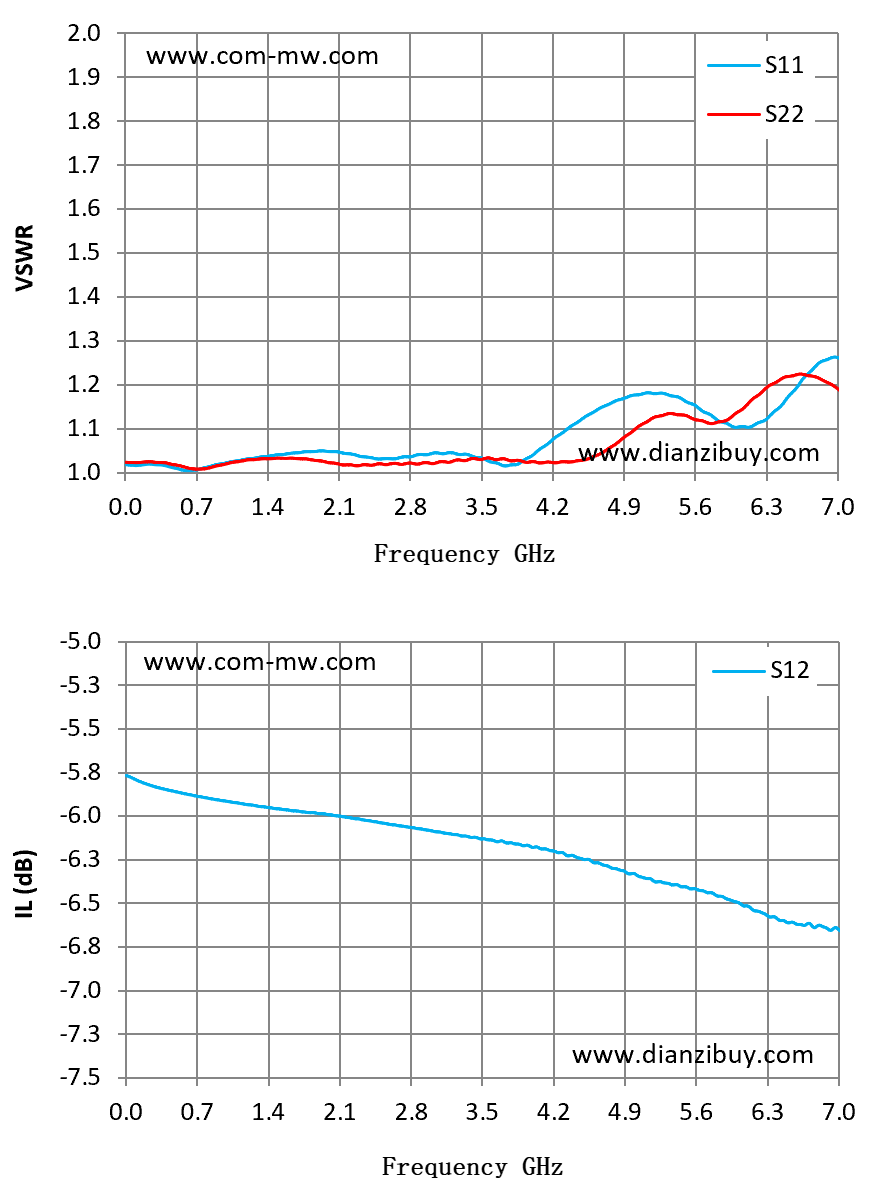

典型测试曲线图
