巴伦
30~6000MHz, 阻抗比1：2巴伦, 微带焊盘, 替代TCM2-63WX+
- T0417
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，低损耗。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 6000 | MHz |
| 插入损耗 | 0.9 | 1.9 | dB@0.1-4G | |
| 插入损耗 | 1.5 | 2.9 | dB@0.03-5G | |
| 插入损耗 | 2.5 | 3.9 | dB@5-6G | |
| 输入驻波比 | 2 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 8 | ° | ||
| 共模抑制 | 20 | dB |
其它参数
| 阻抗比 | 1：2巴伦 |
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 功率容量 | 1W |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代TCM2-63WX+ |

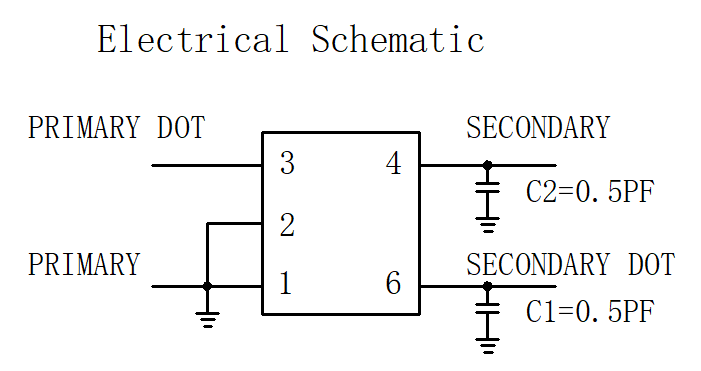

端口定义
| PRIMARY DOT | 初级（圆点位）：3 |
| PRIMARY | 初级：1，2 |
| SECONDARY DOT | 次级（圆点位）：6 |
| SECONDARY | 次级：4 |
| GND | 1，2 |
| Not used | 5 |
建议PCB布局图

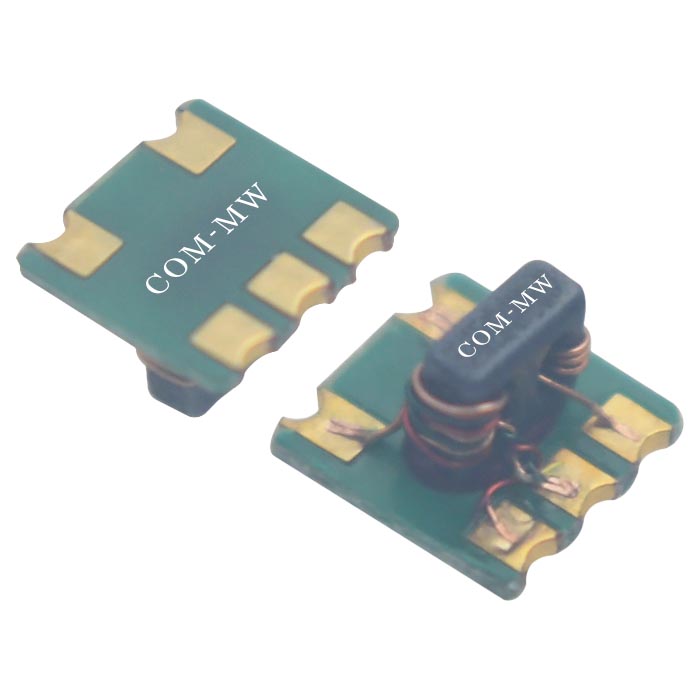

参考实物图

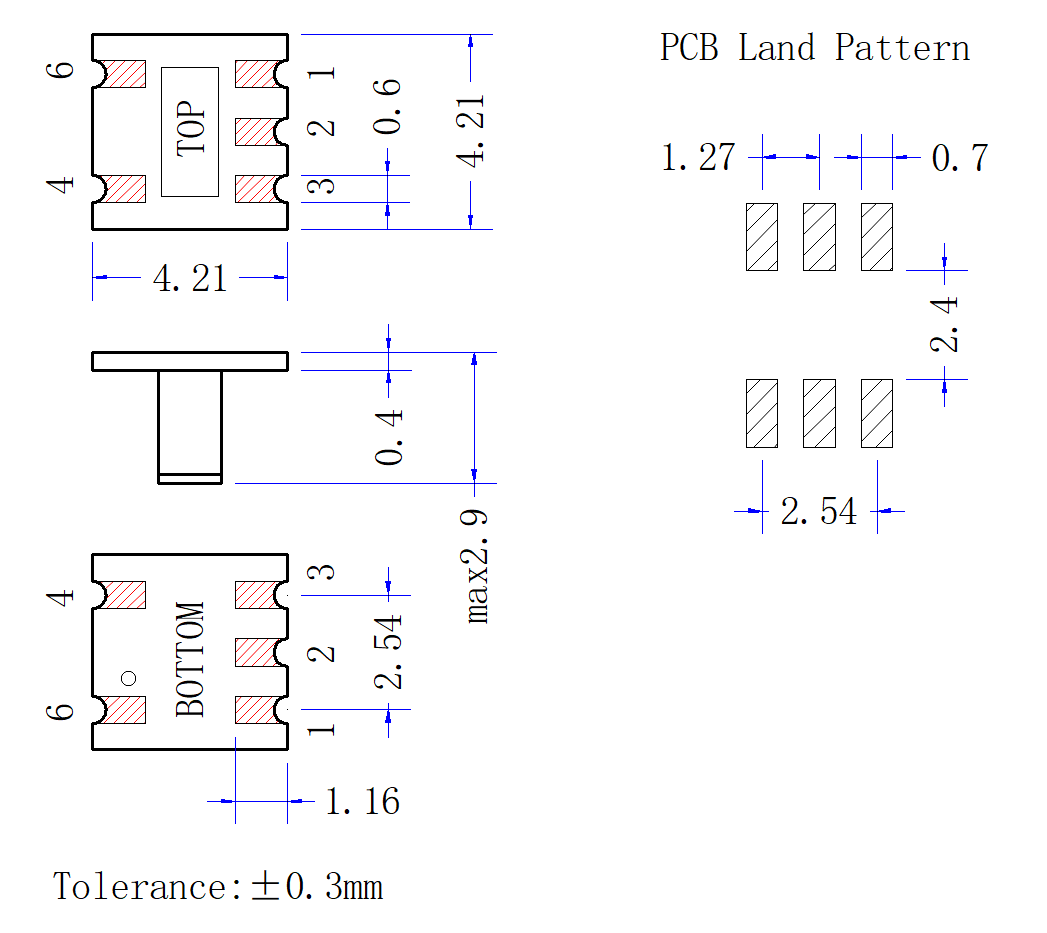

外形结构图（mm）

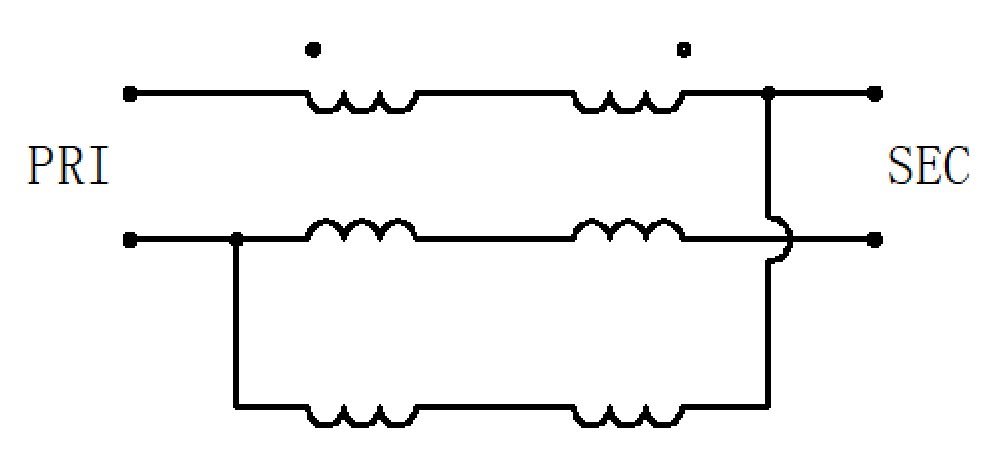

功能示意图
注意事项
| 1 | 产品支持260℃回流焊。 |
