产品
电桥
1000~4000MHz, 20W, 180°电桥, SMA
- ZHC9-1-4G-1811
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1000 | ~ | 4000 | MHz |
| 插入损耗 | 1.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.5 | |||
| 幅度平衡 | ±1.2 | dB | ||
| 相位平衡 | ±14 | ° |
其它参数
| 功率容量 | 20W设计保证 |
| 相位 | 180°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| 输入端口 | 1 |
| 输出端口 | 3（0°） |
| 输出端口 | 4（180°） |
| 隔离端口 | 2 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 隔离 dB |
|---|---|---|---|---|
| 1000 | 1.01 | -3.8 | -3.25 | -34.9 |
| 1357 | 1.05 | -3.17 | -4.18 | -26.86 |
| 1714 | 1.12 | -4.06 | -3.39 | -30.62 |
| 2071 | 1.07 | -3.6 | -4.01 | -28.01 |
| 2429 | 1.29 | -4.22 | -3.65 | -26.52 |
| 2786 | 1.1 | -4.02 | -3.86 | -28.43 |
| 3143 | 1.23 | -3.87 | -4.31 | -21.69 |
| 3500 | 1.13 | -4.27 | -3.95 | -25.94 |
| 3857 | 1.27 | -3.69 | -4.97 | -20.05 |
| 4214 | 1.32 | -4.51 | -4.14 | -20.35 |
| 4571 | 1.23 | -3.77 | -5.1 | -21.56 |
| 4929 | 1.37 | -4.58 | -4.54 | -17.1 |
| 5286 | 1.1 | -3.82 | -5.26 | -23.86 |
| 5643 | 1.25 | -4.18 | -5.23 | -16.3 |
| 6000 | 1.2 | -4.58 | -4.79 | -21.41 |

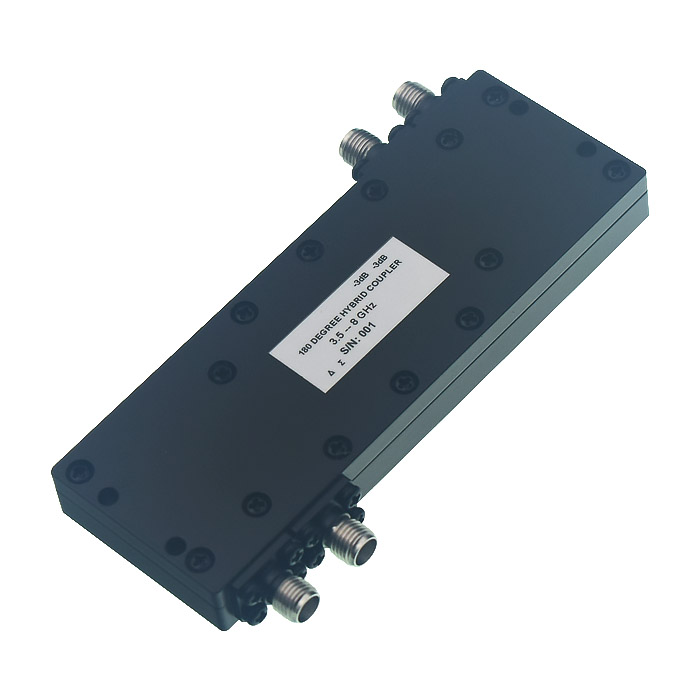

参考实物图

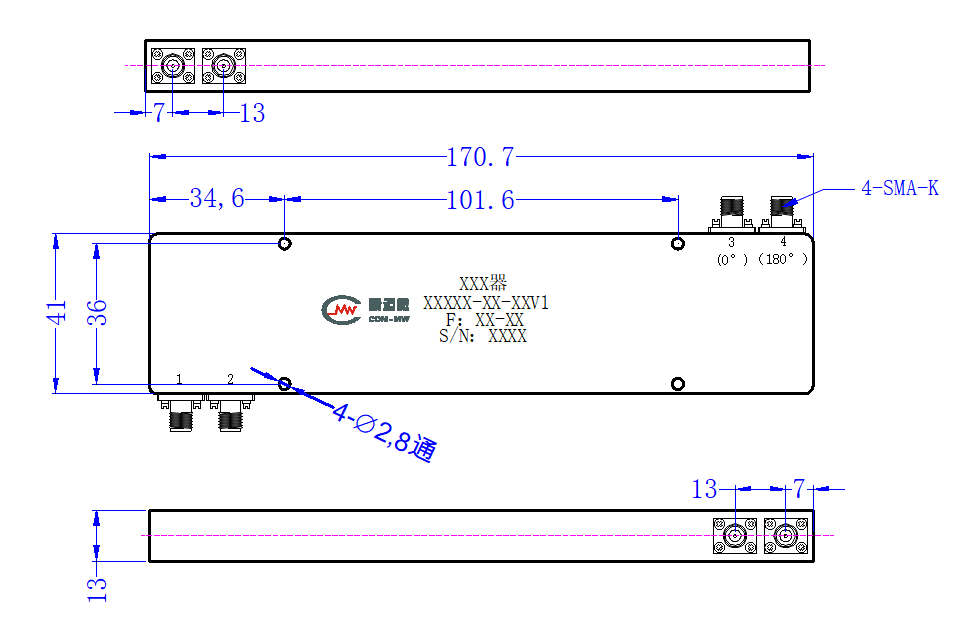

外形结构图（mm）

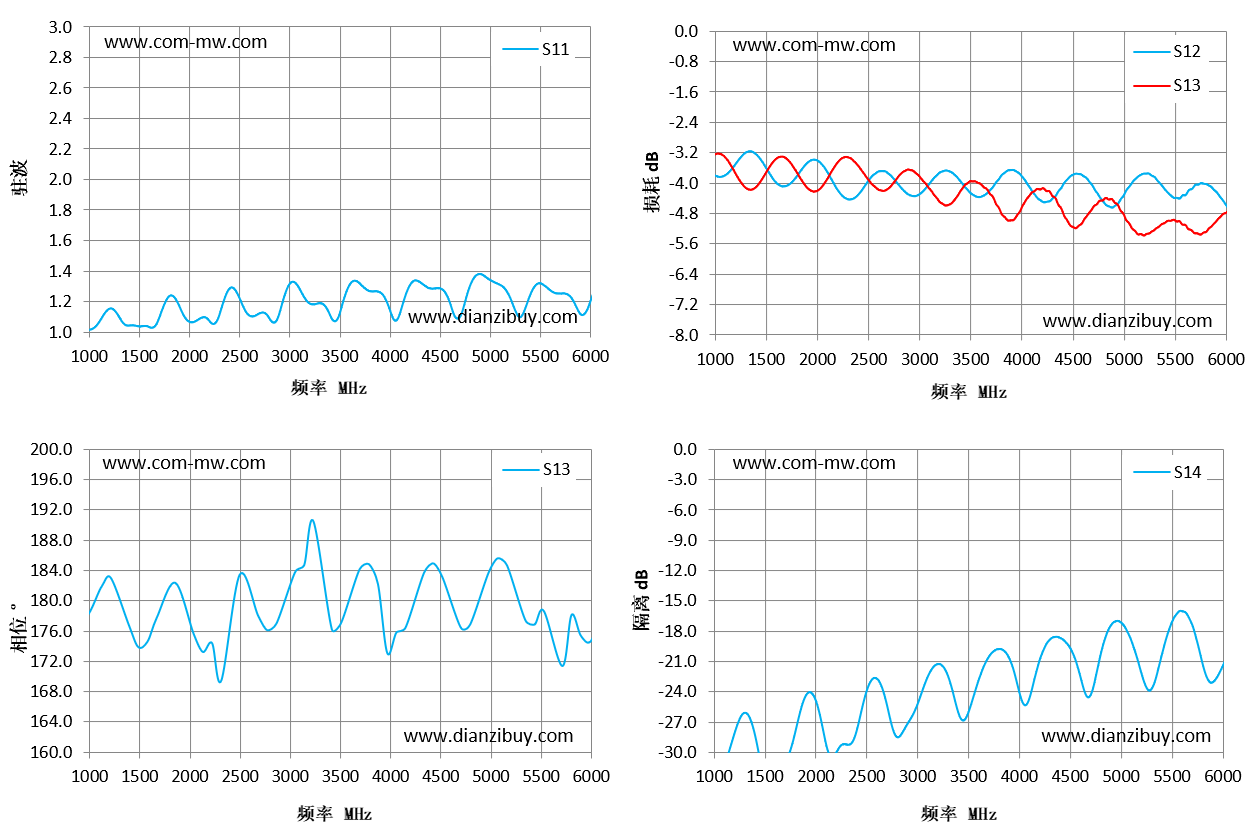

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
