衰减器
工作频率DC~4GHz, 衰减度30dB, 200W, 50Ω, N -JK
- DA9-30200-0-4000-892
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 4 | GHz |
| 衰减度 | 29.2 | 30 | 30.8 | dB |
| 驻波比 | 1.2 |
其它参数
| 功率容量 | 200W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | N -JK |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | N-J输入 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。
典型测试数据
| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
|---|---|---|---|
| 0.01 | 1.03 | 1.01 | -29.59 |
| 571 | 1.03 | 1.01 | -29.78 |
| 1143 | 1.01 | 1.01 | -29.87 |
| 1714 | 1.02 | 1.02 | -29.95 |
| 2286 | 1.03 | 1.02 | -30.04 |
| 2857 | 1.04 | 1.04 | -30.14 |
| 3429 | 1.07 | 1.06 | -30.23 |
| 4000 | 1.16 | 1.09 | -30.35 |
| 4571 | 1.11 | 1.12 | -30.42 |
| 5143 | 1.05 | 1.15 | -30.52 |
| 5714 | 1.05 | 1.18 | -30.63 |
| 6286 | 1.12 | 1.17 | -30.73 |
| 6857 | 1.15 | 1.14 | -30.83 |
| 7429 | 1.08 | 1.11 | -30.94 |
| 8000 | 1.04 | 1.11 | -31.02 |
功率降额曲线

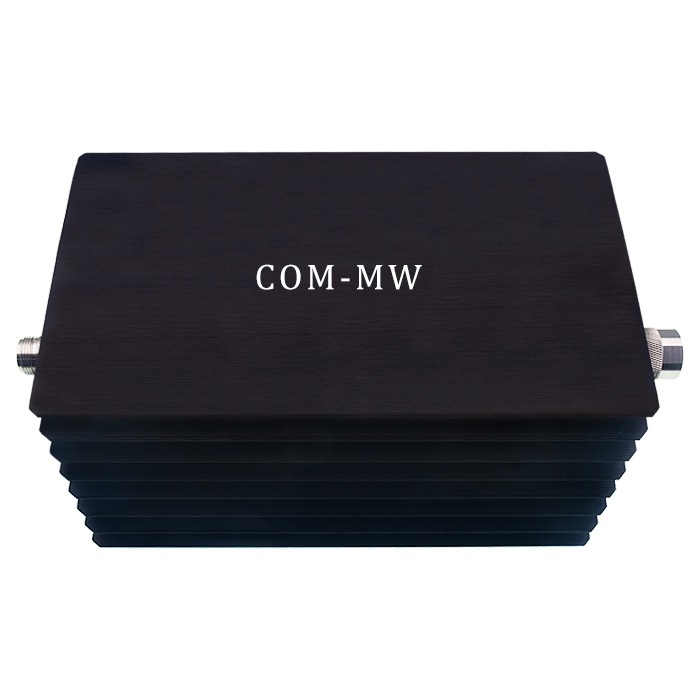

参考实物图

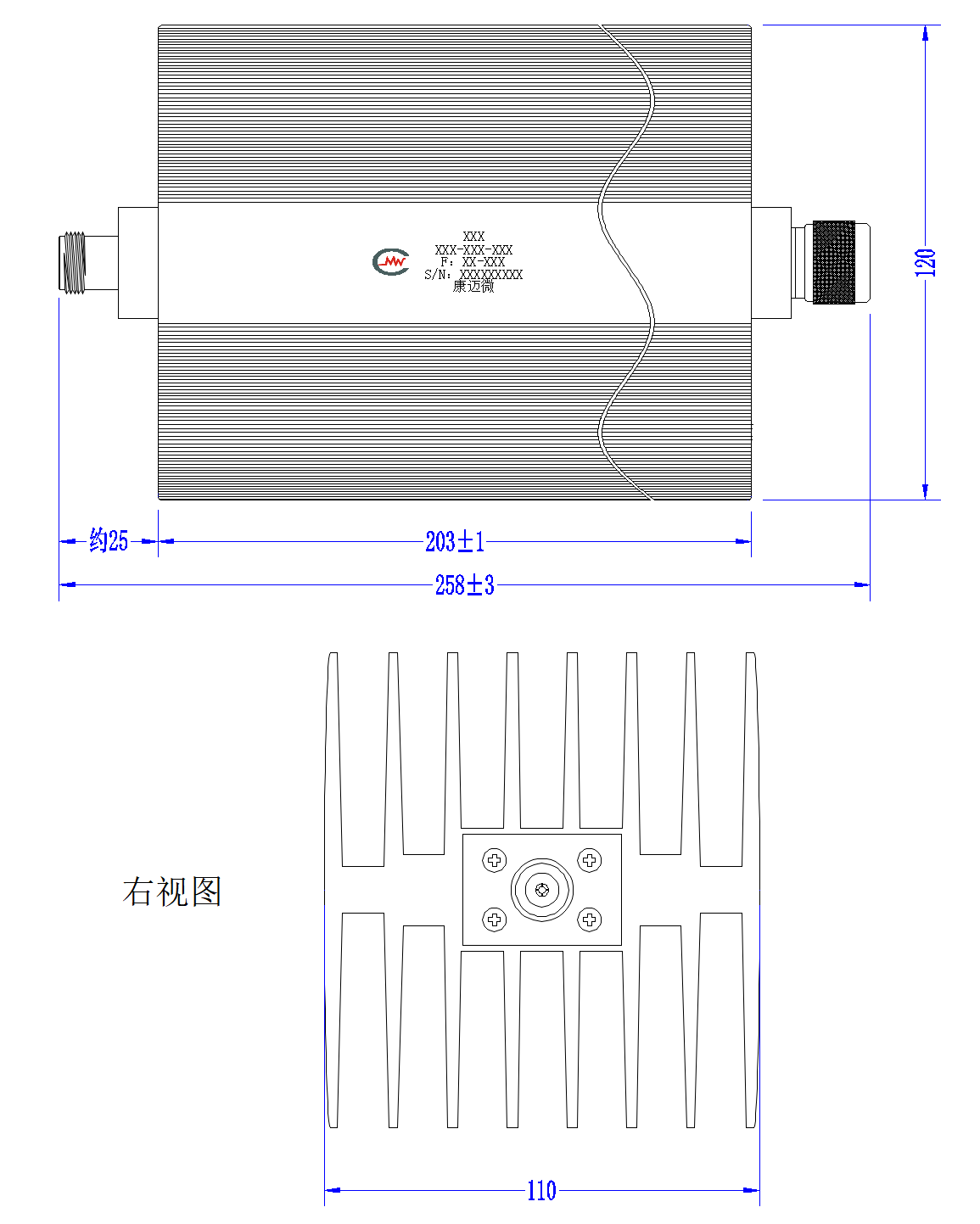

外形结构图（mm）

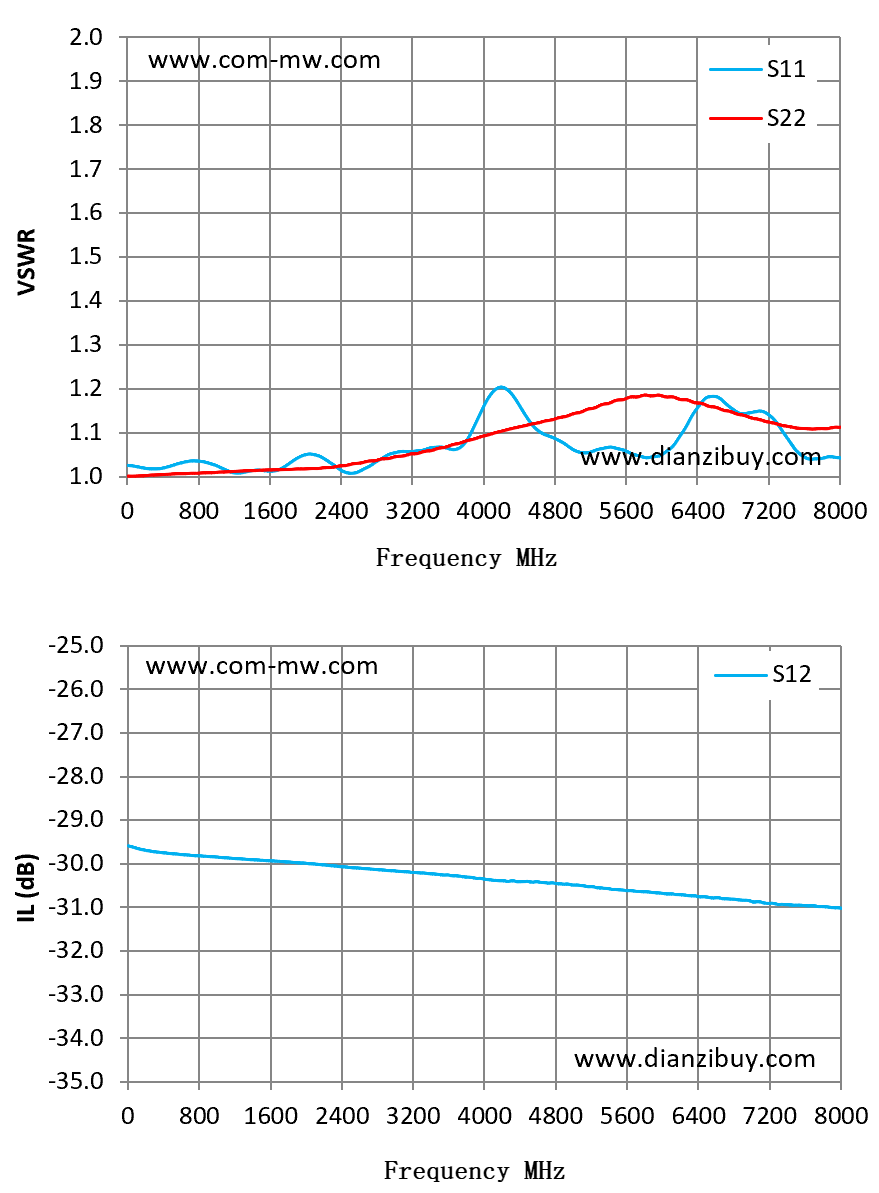

典型测试曲线图
