电缆组件
DC~40GHz,低损稳相,1200mm,2.92-M or J,2.92-F or K
- DCA8C-29M120029M-A36-8052
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 40 | GHz | |
| 插入损耗 | 40 | 3.65 | 3.95 | dB | |
| 驻波 | 40 | 1.20 | 1.30 |
其它参数
| 电缆类别 | 低损稳相 |
| 长度 | 1200mm |
| 接口一 | 2.92-M or J |
| 接口二 | 2.92-F or K |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

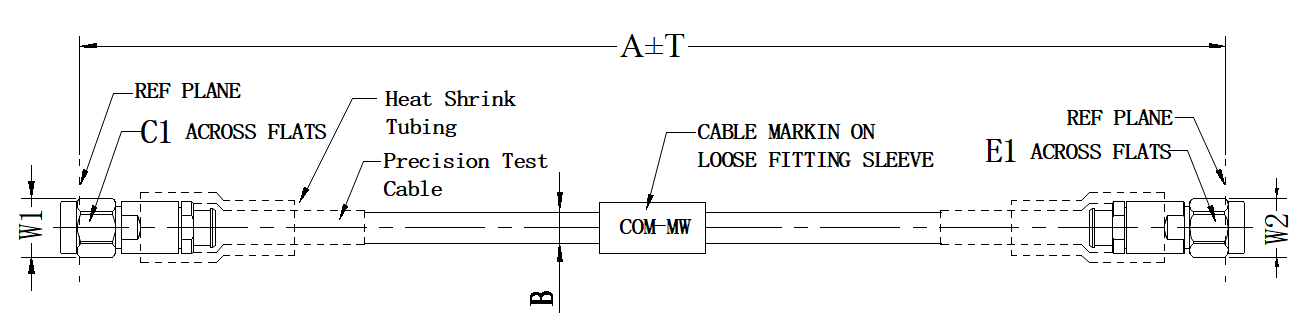

外形结构图
外形尺寸（mm）
| A | 1200 | mm | C1/E1 | 8.0 | mm |
| B | 3.6 | mm | W1/W2 | 8.9 | mm |
| T | 50 | mm |
典型功率曲线图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.02 | 1.02 | -0.13 |
| 2.86 | 1.01 | 1.02 | -0.95 |
| 5.71 | 1.02 | 1.02 | -1.37 |
| 8.57 | 1.02 | 1.04 | -1.72 |
| 11.43 | 1.10 | 1.10 | -2.01 |
| 14.29 | 1.12 | 1.09 | -2.22 |
| 17.14 | 1.13 | 1.09 | -2.39 |
| 20.00 | 1.14 | 1.13 | -2.56 |
| 25.71 | 1.12 | 1.08 | -2.99 |
| 28.57 | 1.14 | 1.10 | -3.12 |
| 34.29 | 1.15 | 1.04 | -3.44 |
| 37.14 | 1.15 | 1.11 | -3.64 |
| 40.00 | 1.01 | 1.09 | -3.85 |
参考实物图

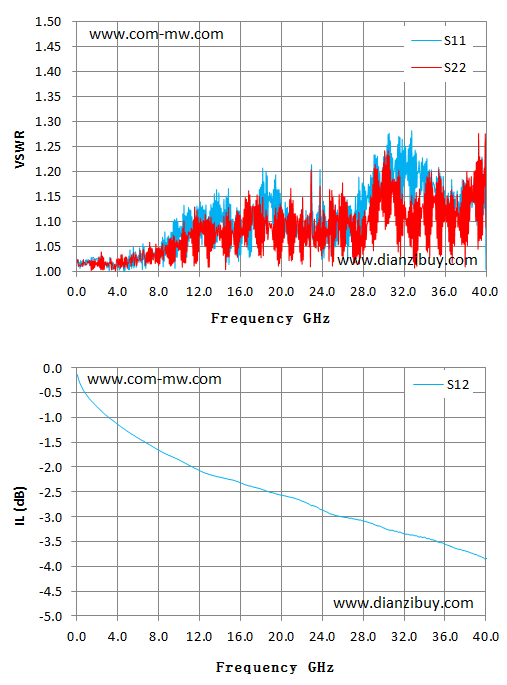

典型测试曲线图
电缆结构图
注意事项
| 静态转弯半径 | 19mm |
| 动态转为半径 | 36mm |
