耦合器缩略图

耦合器

500~3000MHz,耦合度 32dB,表面贴装,200W,替代IPP-8090

  • C0412
  • 成都
  • 一年保修
  • (+86)15608095669
  • sales@com-mw.com
  • 成都市成华区建材路37号九熙广场3期1栋23层
  • 要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
    对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
  • 产品不可用于违法用途,违法使用造成的损失由客户承担。

产品详情

产品特点

宽带,大功率。

主要参数

参数最小典型最大单位
工作频率500~3000MHz
插入损耗0.30.3dB
耦合度30.53233.5dB
方向性17dB
主线驻波比1.3
耦合线驻波比1.4

其它参数

接口形式表面贴装
阻抗50Ω
功率容量200W
工作温度-55~+85℃设计保证
存储温度-55~+125℃设计保证
质量等级工业级
其它替代IPP-8090

端口定义

输入端口1&2
输出端口2&1
耦合端口3&4
隔离端口4&3

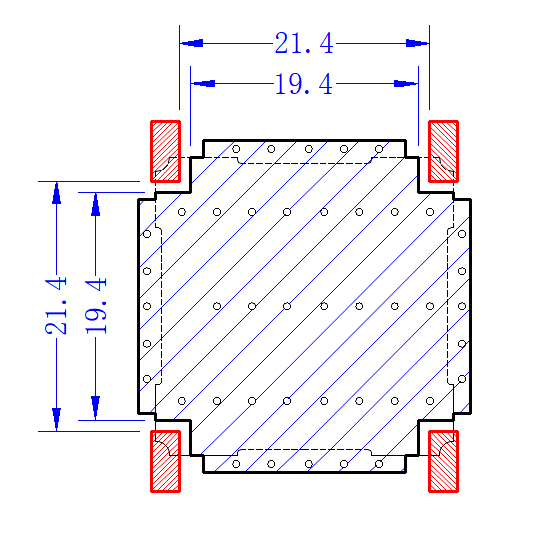

建议PCB布局图

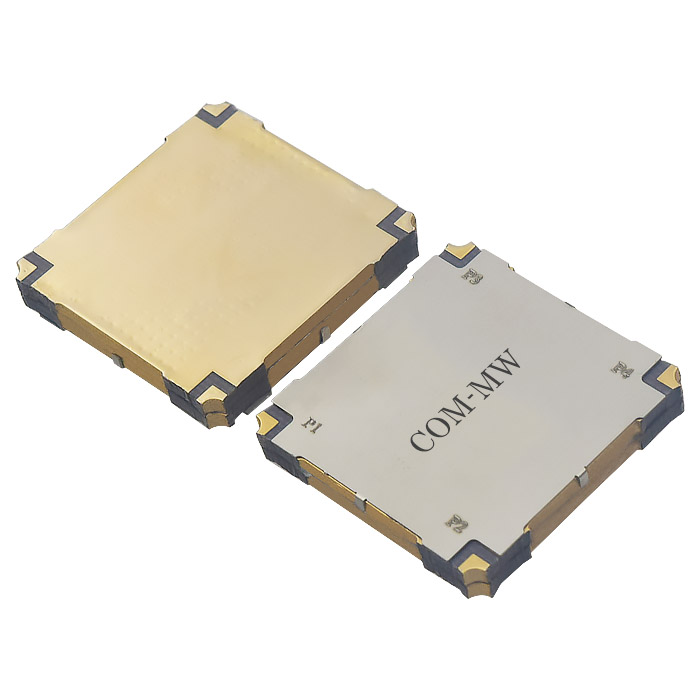

参考实物图

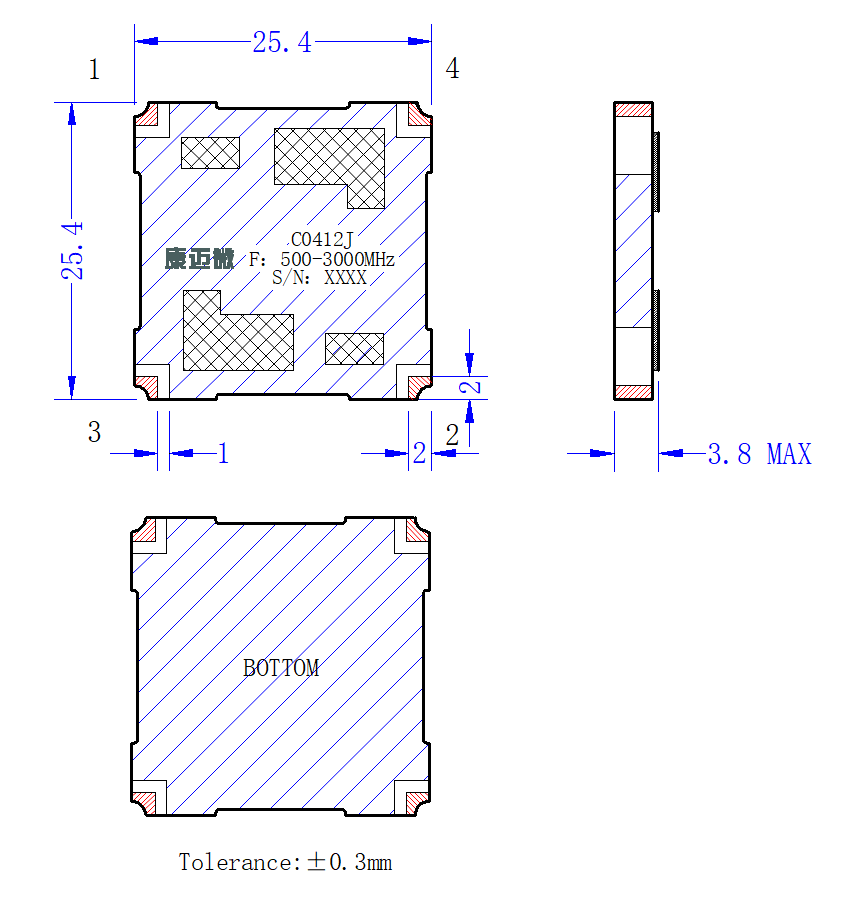

外形结构图(mm)

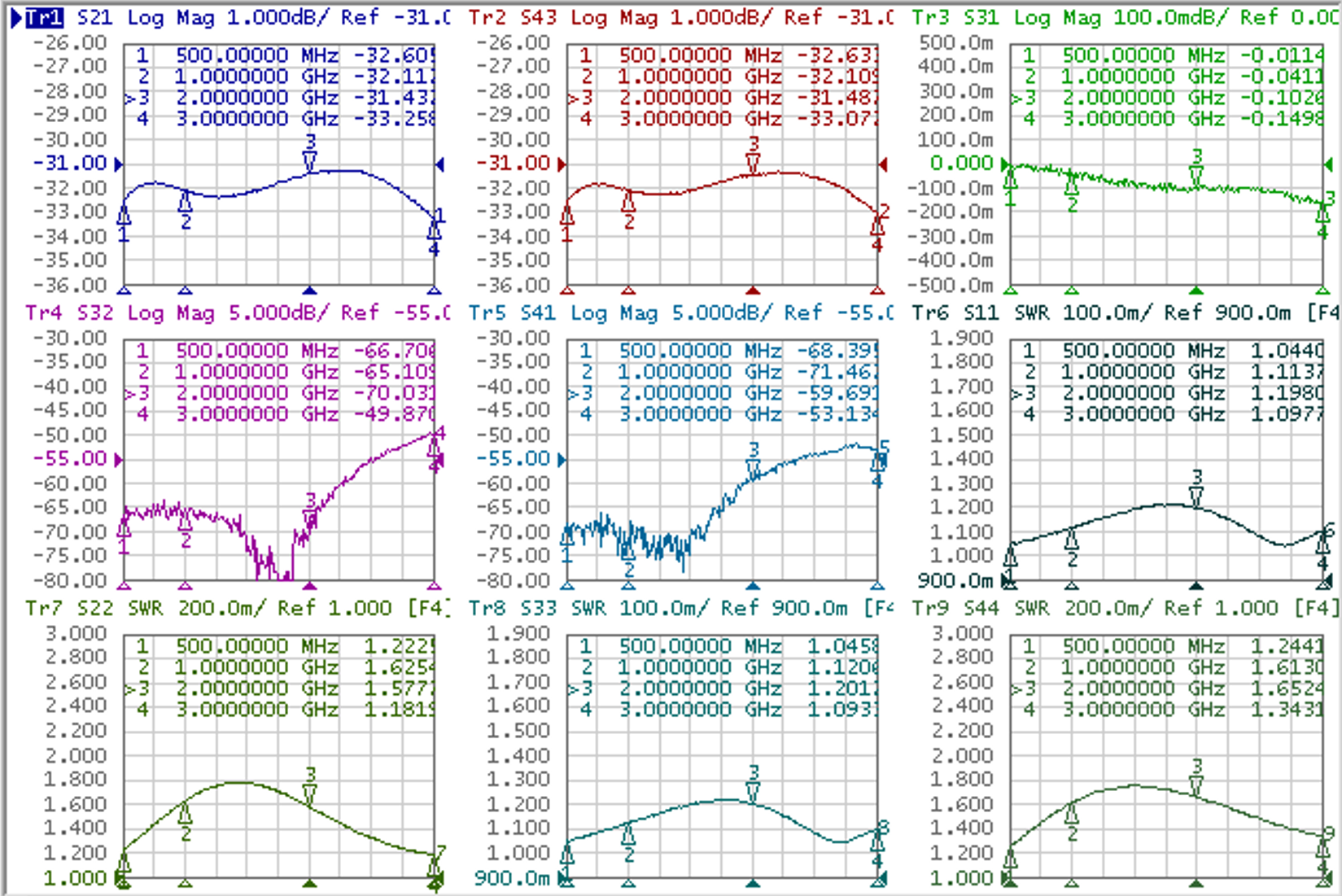

典型测试曲线图

注意事项

1清洗产品表面,请勿将产品浸泡清洗液中清洗。
2产品支持260℃回流焊。
