低噪声放大器
0.05~31GHz,增益 32dB,P-1dB功率 15dBm,2.92-K
- DLNA8-0.05-31G-3926
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.05 | ~ | 31 | GHz |
| 增益 | 32 | dB | ||
| 增益平坦度1 | ±1 | dB@0.05-1Ghz | ||
| 增益平坦度2 | ±4 | dB@1-31Ghz | ||
| 噪声系数 | 5 | dB | ||
| 驻波比 | 2.5 | |||
| P-1dB功率 | 15 | dBm | ||
| 杂散抑制 | 70 | dBc |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 工作电压 | +12V |
| 工作电流 | 500mA |
| 工作温度 | -40~+75℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT | NOISE |
| GHz | VSWR | VSWR | dB | dBm | dBm | dB |
| 0.01 | 1.2 | 2.07 | 34.01 | 14.6 | 18.6 | 13.14 |
| 0.05 | 1.21 | 1.17 | 34.71 | 19.9 | 23.4 | 7.01 |
| 2.37 | 1.57 | 1.1 | 33.85 | 21 | 23.8 | 4.23 |
| 4.72 | 1.63 | 1.38 | 33.89 | 22.4 | 25.2 | 3.57 |
| 7.08 | 1.36 | 1.58 | 33.87 | 22.4 | 25.1 | 3.05 |
| 9.44 | 1.44 | 1.4 | 33.81 | 23.5 | 25.4 | 2.85 |
| 11.79 | 1.57 | 1.42 | 34.25 | 23.2 | 25 | 2.49 |
| 14.15 | 1.48 | 1.43 | 34.73 | 23.2 | 24.4 | 2.54 |
| 16.51 | 1.56 | 1.34 | 35.53 | 23.9 | 24.9 | 2.9 |
| 18.86 | 1.94 | 1.28 | 35.65 | 23 | 24.8 | 3.21 |
| 21.22 | 1.67 | 1.47 | 36.17 | 23.9 | 24.8 | 3.28 |
| 23.57 | 1.87 | 1.2 | 37.1 | 24.2 | 25.5 | 3.67 |
| 25.93 | 1.42 | 1.35 | 37.97 | 21.8 | 23 | 3.59 |
| 28.29 | 1.26 | 1.49 | 38.93 | 21.8 | 22.8 | 3.56 |
| 30.64 | 1.6 | 1.6 | 38.35 | 20.5 | 22.1 | 3.7 |
| 33 | 2.36 | 2.32 | 34.98 | 19.3 | 20 | 4.28 |

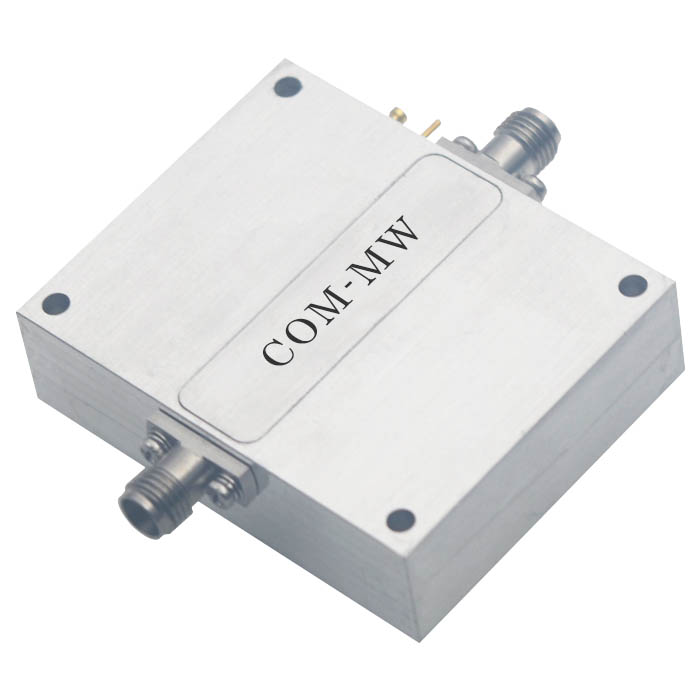

参考实物图

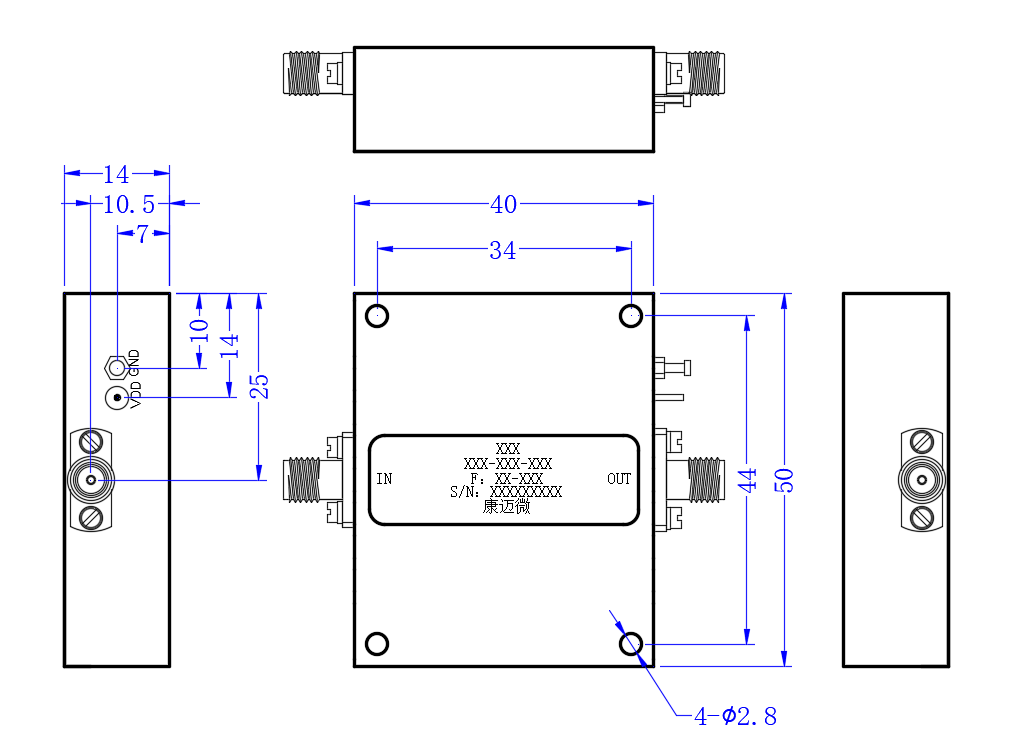

外形结构图

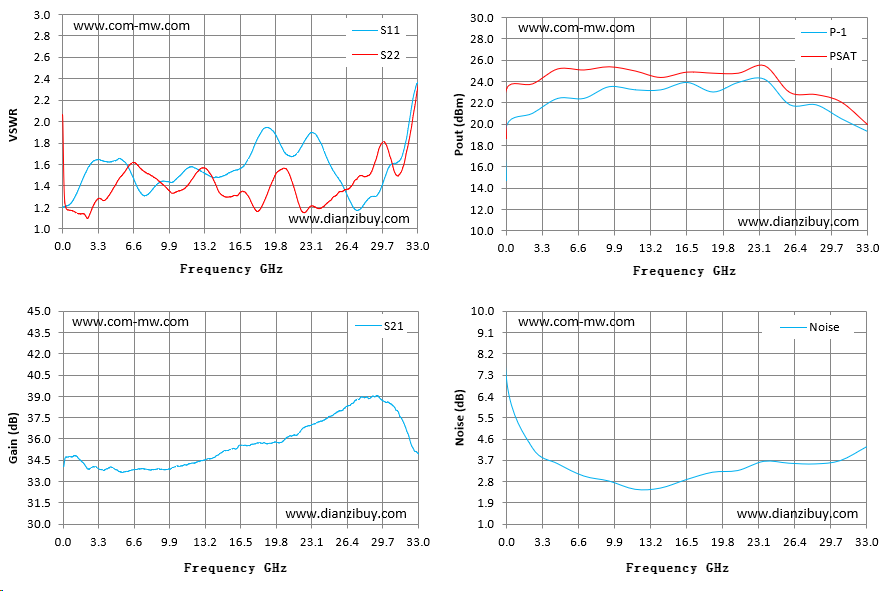

典型测试曲线图
