通带频率1190~1210MHz, DC-1.1GHz≥40dB, 1.3-3GHz≥40dB, 表面贴装
- ZBF13-L1200-20-1537
- 成都
- 一年保修
- (+86)156 0809 5669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 1190 | ~ | 1210 | MHz |
| 通带损耗 | / | / | 4.5 | dB | ||
| 带内波动 | / | / | 1.0 | dB | ||
| 带外抑制 | DC-1.1 | GHz≥ | 40 | dB | ||
| 带外抑制 | 1.3-3 | GHz≥ | 40 | dB | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 表面贴装 |
| 阻抗 | 50Ω |
| 功率容量 | 2W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 1100 | 39.89 | 42.99 | -41.61 | 4.32 |
| 1114 | 29.04 | 29.4 | -33.91 | 4.99 |
| 1129 | 18.76 | 17.55 | -25.15 | 8.17 |
| 1143 | 10.67 | 9.35 | -16.9 | 11.32 |
| 1157 | 5.23 | 4.31 | -10.37 | 13.62 |
| 1171 | 2.42 | 2 | -6.29 | 14.83 |
| 1186 | 1.34 | 1.31 | -4.14 | 14.48 |
| 1200 | 1.28 | 1.28 | -3.9 | 13.83 |
| 1214 | 1.35 | 1.23 | -4.27 | 14.64 |
| 1229 | 2.04 | 1.69 | -6.54 | 15.32 |
| 1243 | 4.04 | 3.37 | -11.09 | 14.24 |
| 1257 | 7.71 | 6.88 | -18.35 | 12.11 |
| 1271 | 13.19 | 12.13 | -27.07 | 8.94 |
| 1286 | 20.02 | 18.97 | -36.51 | 5.52 |
| 1300 | 27.56 | 26.49 | -44.03 | 4.4 |

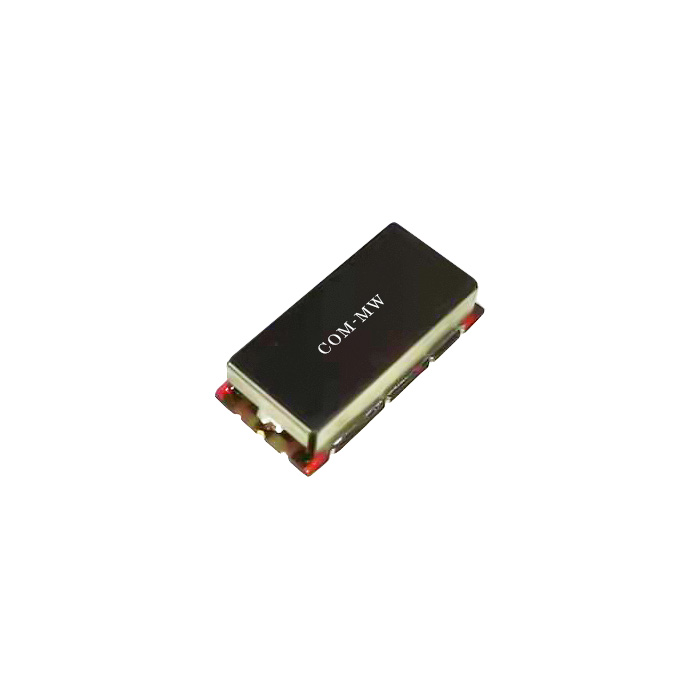

参考实物图

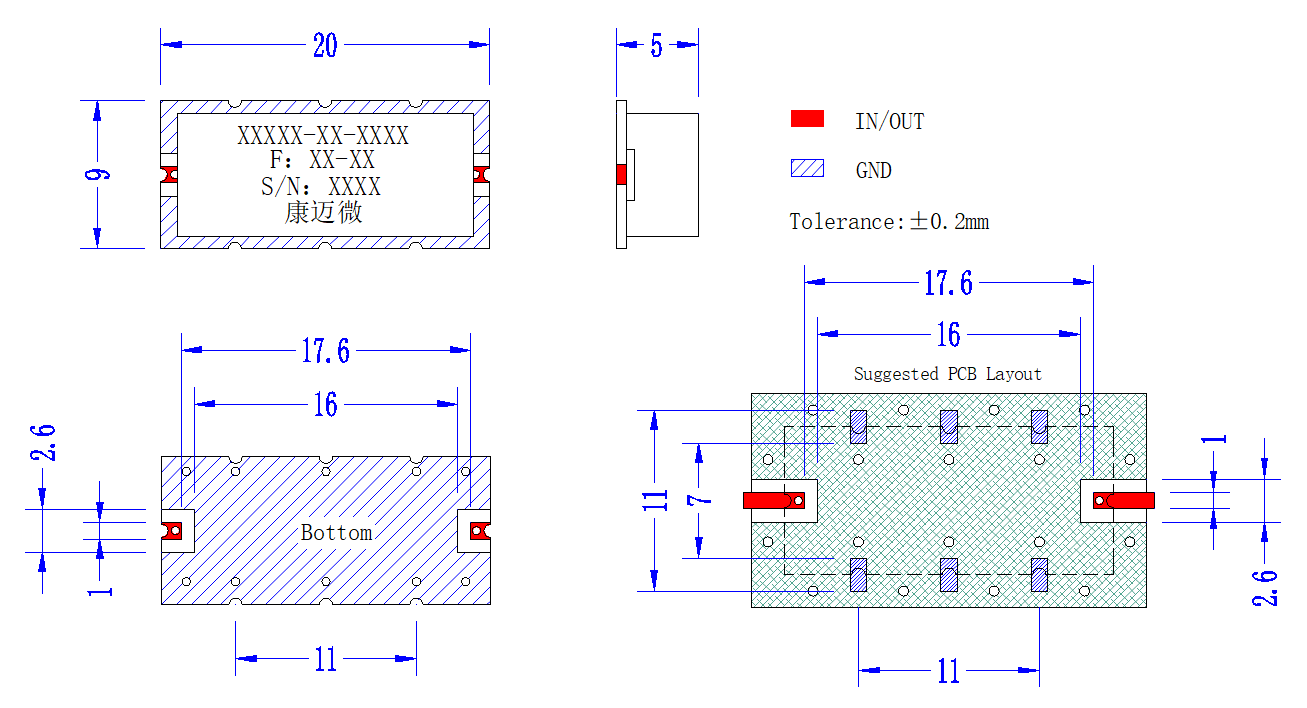

外形结构图（mm）

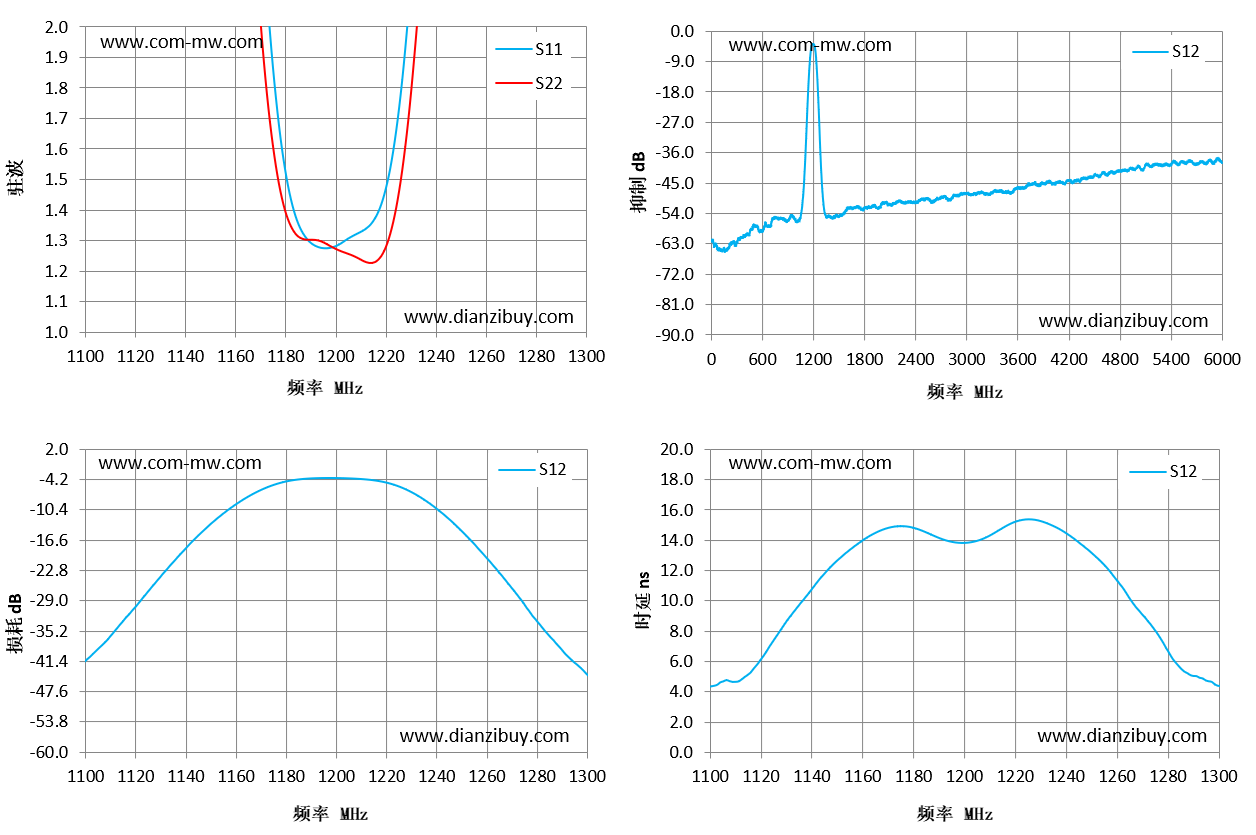

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
