7~13GHz, 20W, 90°电桥, SMA
- ZHC8-7000-13000-1253
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 7 | ~ | 13 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.5 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 20W |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| 频率 GHz | S11 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|
| 6.5 | 1.2 | -2.85 | -20.17 | -91.55 |
| 6.96 | 1.21 | -2.79 | -18.05 | -91.61 |
| 7.43 | 1.22 | -2.74 | -16.94 | -91.02 |
| 7.89 | 1.24 | -2.75 | -16.53 | -89.92 |
| 8.36 | 1.3 | -2.9 | -16.61 | -89.58 |
| 8.82 | 1.34 | -3.09 | -17.05 | -91.13 |
| 9.29 | 1.33 | -3.08 | -17.8 | -93.77 |
| 9.75 | 1.29 | -3 | -18.59 | -95.13 |
| 10.21 | 1.27 | -2.92 | -19.2 | -94.63 |
| 10.68 | 1.29 | -2.91 | -19.72 | -93.54 |
| 11.14 | 1.29 | -3 | -20.4 | -93.28 |
| 11.61 | 1.24 | -3.09 | -21.27 | -93.74 |
| 12.07 | 1.19 | -3.15 | -21.8 | -94.22 |
| 12.54 | 1.23 | -3.23 | -21.17 | -94.16 |
| 13 | 1.31 | -3.33 | -19.43 | -94.27 |

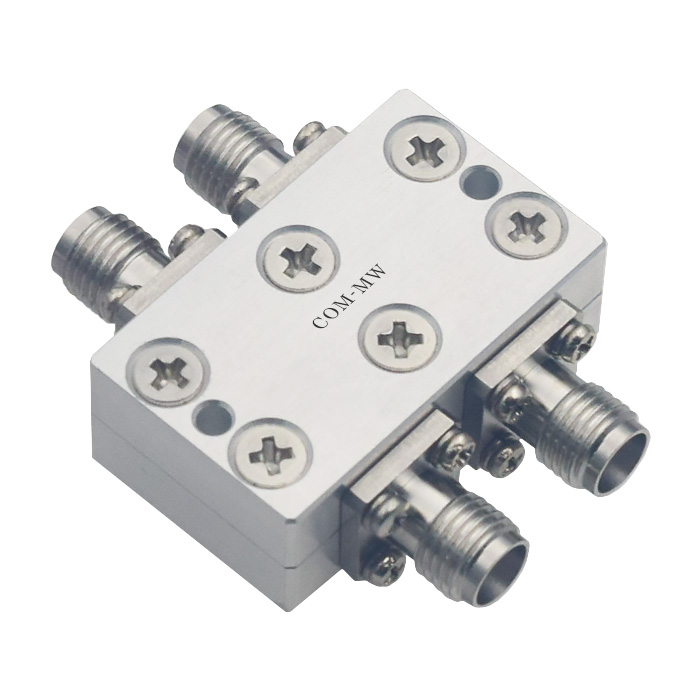

参考实物图

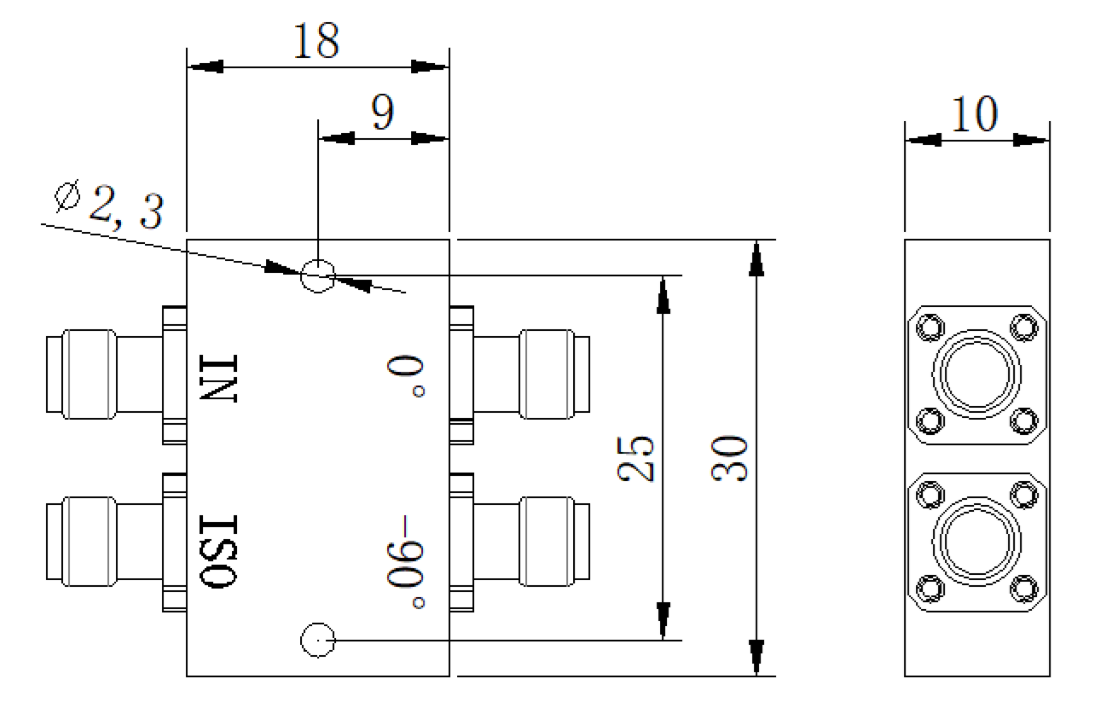

外形结构图（mm）

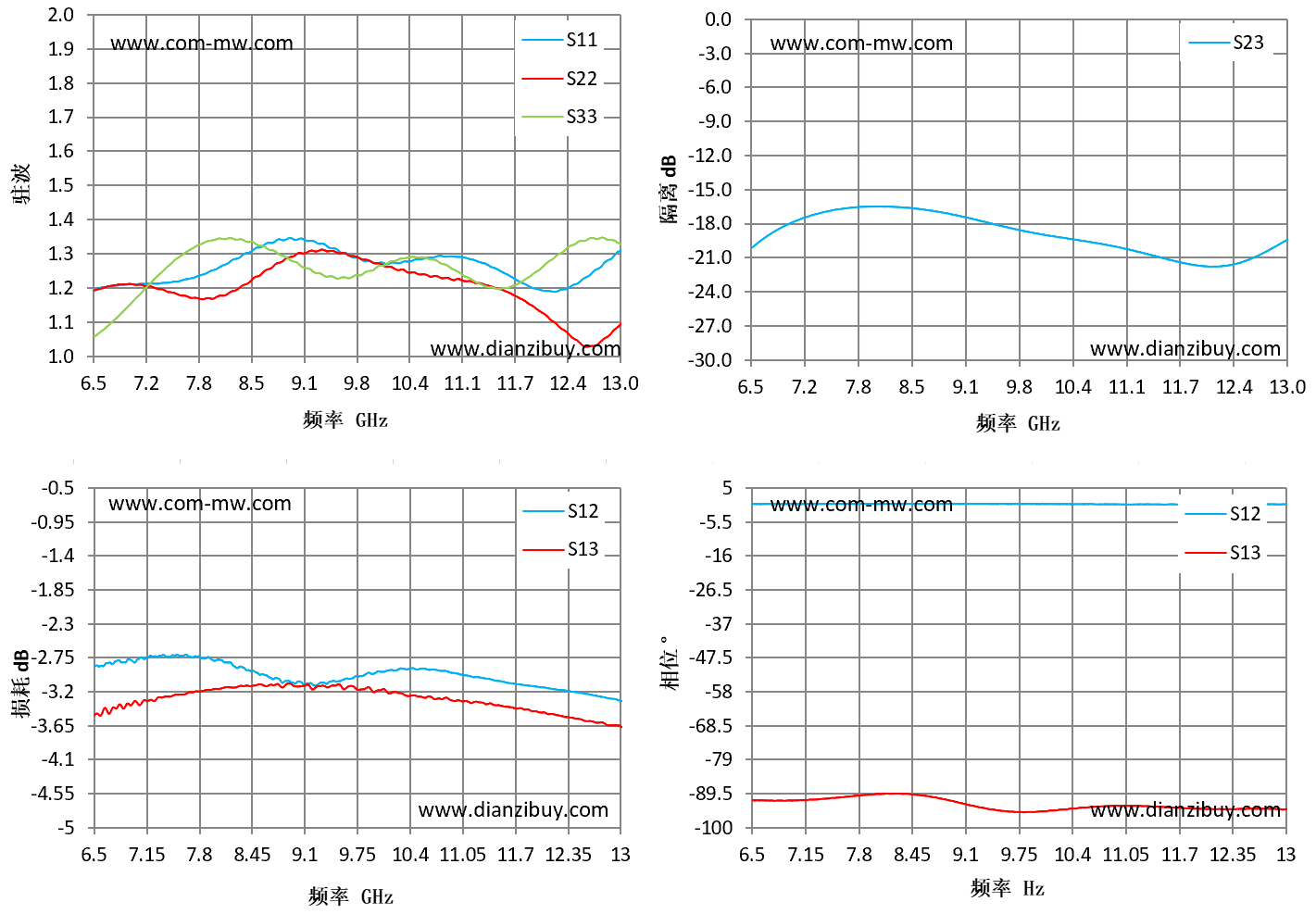

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
