通带频率 5.3~5.7GHz,9-16GHz≥70dBc,SMA
- ZBF5-C5.5-0.4G-3894
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 5.3 | ~ | 5.7 | GHz |
| 通带损耗 | / | / | 0.6 | dB | ||
| 带内波动 | / | / | 0.5 | dB | ||
| 带外抑制 | 9-16 | GHz≥ | 70 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 群时延波动 | 5.45-5.55 | GHz | 0.4 | ns |
其它参数
| 接口形式 | SMA-F or K |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 4.50 | 39.16 | 46.84 | -32.83 | 0.34 |
| 4.64 | 33.98 | 38.53 | -26.72 | 0.41 |
| 4.79 | 26.04 | 30.57 | -18.11 | 0.66 |
| 4.93 | 11.96 | 13.02 | -8.67 | 1.26 |
| 5.07 | 1.86 | 1.87 | -1.16 | 1.94 |
| 5.21 | 1.21 | 1.22 | -0.62 | 1.36 |
| 5.36 | 1.13 | 1.13 | -0.59 | 1.21 |
| 5.50 | 1.03 | 1.03 | -0.54 | 1.16 |
| 5.64 | 1.08 | 1.12 | -0.54 | 1.15 |
| 5.79 | 1.08 | 1.10 | -0.55 | 1.21 |
| 5.93 | 1.23 | 1.22 | -0.61 | 1.33 |
| 6.07 | 1.15 | 1.18 | -0.62 | 1.84 |
| 6.21 | 8.36 | 8.67 | -6.21 | 1.70 |
| 6.36 | 25.81 | 31.74 | -17.16 | 0.76 |
| 6.50 | 33.35 | 44.45 | -26.07 | 0.47 |

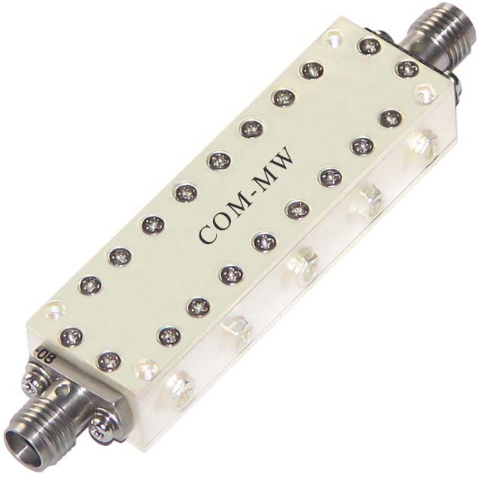

参考实物图

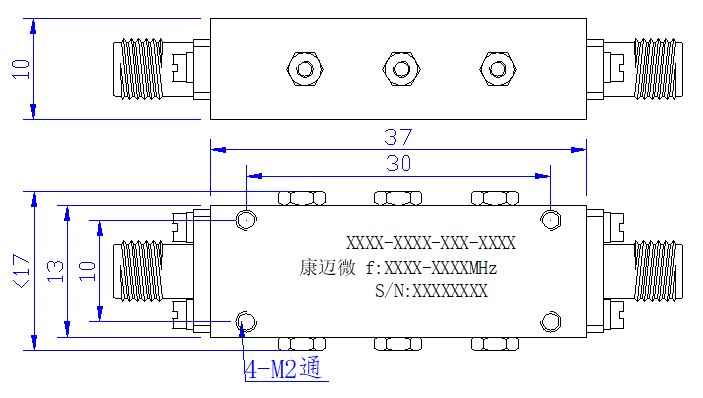

外形结构图（mm）

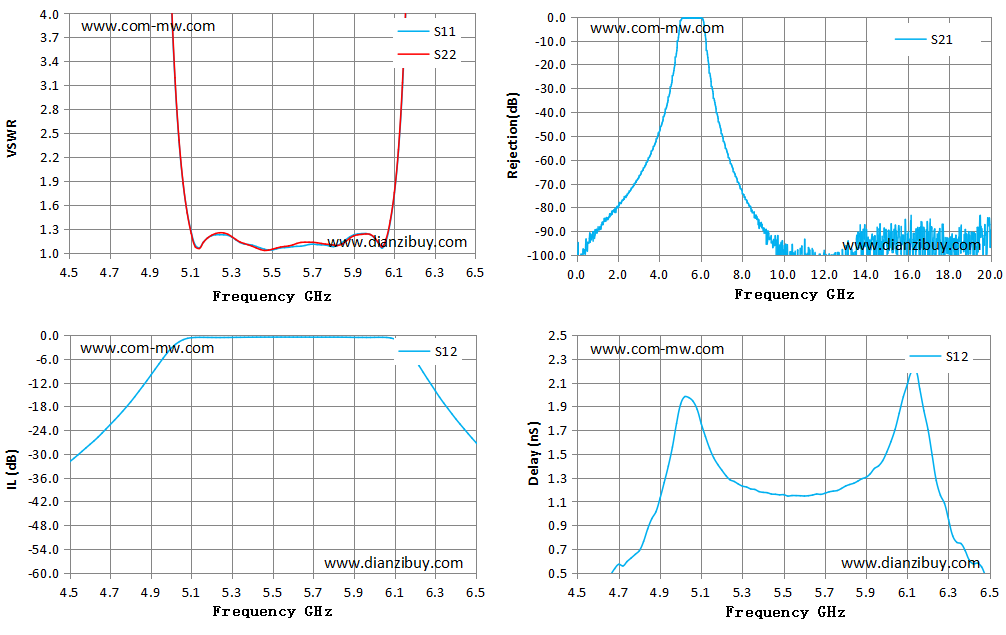

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
