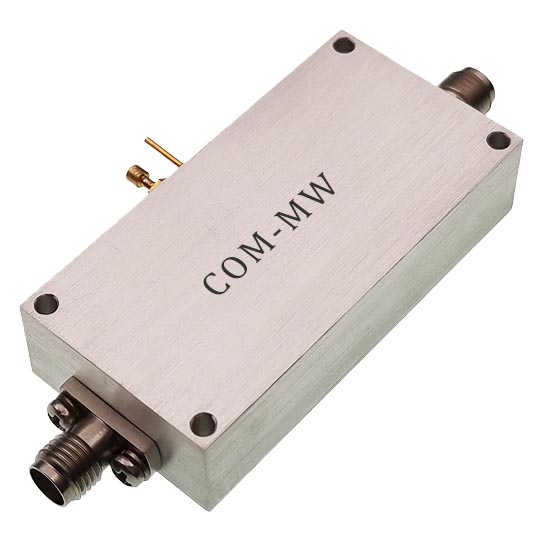

400~8500MHz, 增益30dB, 噪声系数3dB, P-1dB功率14dBm, SMA
宽带,增益负斜率。
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 400 | ~ | 8500 | MHz |
增益 | 30 | 43 | dB | |
增益平坦度 | ≤5dB pk-pk随增益斜率 | dB | ||
噪声系数 | 3 | dB | ||
驻波比 | 2.2 | |||
P-1dB功率 | 14 | dBm |

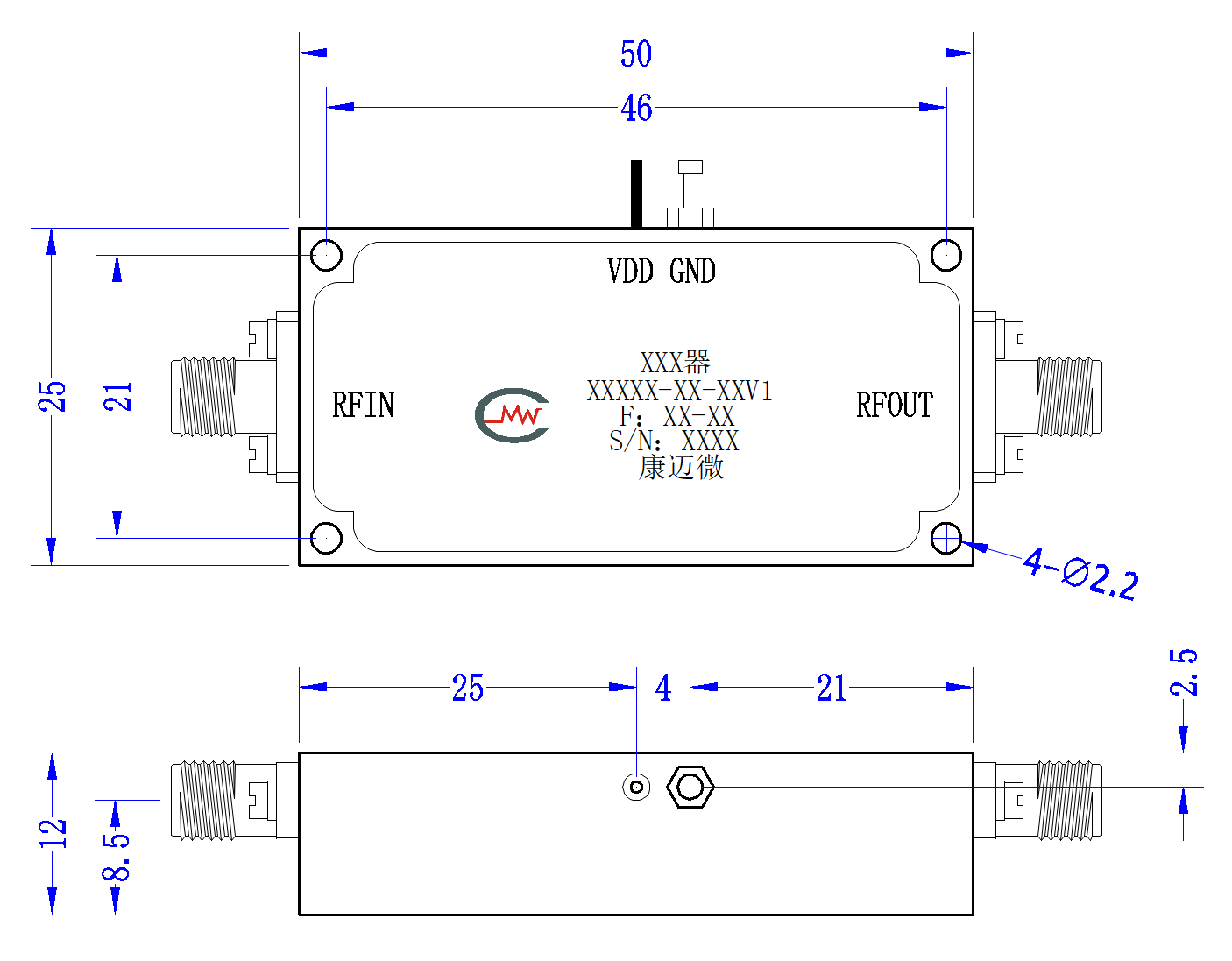

接口形式 | SMA |
工作电压 | +12V |
工作电流 | 300mA |
工作温度 | -30~+70℃设计保证 |
其它 | 最大输入不损坏功率:10dBm;400MHz增益≥30,8500MHz增益≥43。 |
F(MHz) | P-1(dBm) | NF(dB) | S11 VSWR | S22 VSWR | Gain(dB) |
300 | 17.2 | 2.62 | 1.3 | 1.45 | 30.9 |
1080 | 17.7 | 2.68 | 1.22 | 1.41 | 31.4 |
1960 | 17.2 | 2.36 | 1.33 | 1.49 | 32.6 |
2840 | 16.5 | 2.28 | 1.49 | 1.63 | 34.4 |
3720 | 16.1 | 1.93 | 1.43 | 1.5 | 35.8 |
4600 | 17.2 | 1.89 | 1.21 | 1.2 | 36.9 |
5480 | 17.7 | 1.83 | 1.45 | 1.1 | 37.3 |
6360 | 18.1 | 1.98 | 1.74 | 1.41 | 38.8 |
7240 | 18.3 | 1.78 | 1.68 | 1.79 | 41.7 |
8120 | 18.1 | 1.83 | 1.23 | 1.72 | 43.5 |
8500 | 17.7 | 2.01 | 1.15 | 1.72 | 43.1 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
