产品
耦合器
8~18GHz, 耦合度10dB, SMA, 20W
- CP0818-10
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 8 | ~ | 18 | GHz |
| 插入损耗 | 1.20 | dB | ||
| 耦合度 | 9 | 10 | 11 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.50 | |||
| 耦合线驻波比 | 1.50 |
其它参数
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 灰色烤漆 |
| 功率容量 | 20W设计保证 |
| 工作温度 | -55~+85℃ |
端口定义
| 输入端口 | IN | --- |
| 输出端口 | OUT | --- |
| 耦合端口 | -10dB | --- |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S33 驻波 | S12 损耗 dB | S12 耦合 dB | S12 隔离 dB |
| 7 | 1.04 | 1.04 | 1.01 | -0.8 | -9.41 | -34.12 |
| 7.86 | 1.12 | 1.1 | 1.06 | -0.85 | -9.36 | -30.78 |
| 8.71 | 1.09 | 1.29 | 1.07 | -0.92 | -9.39 | -35.48 |
| 9.57 | 1.14 | 1.29 | 1.06 | -0.99 | -9.51 | -34.65 |
| 10.43 | 1.27 | 1.13 | 1.29 | -1.04 | -9.6 | -32.24 |
| 11.29 | 1.16 | 1.13 | 1.29 | -1.03 | -9.68 | -31.43 |
| 12.14 | 1.14 | 1.02 | 1.08 | -0.89 | -9.67 | -24.84 |
| 13 | 1.29 | 1.26 | 1.34 | -0.88 | -10.06 | -24.11 |
| 13.86 | 1.12 | 1.37 | 1.23 | -0.86 | -10.32 | -31.37 |
| 14.71 | 1.19 | 1.25 | 1.17 | -0.8 | -10.11 | -32.5 |
| 15.57 | 1.32 | 1.26 | 1.28 | -0.91 | -10.1 | -27.06 |
| 16.43 | 1.19 | 1.22 | 1.17 | -0.95 | -10.37 | -35.57 |
| 17.29 | 1.25 | 1.13 | 1.29 | -1.06 | -9.96 | -28.47 |
| 18.14 | 1.26 | 1.11 | 1.19 | -1.09 | -9.92 | -23.77 |
| 19 | 1.07 | 1.11 | 1.1 | -1.09 | -9.87 | -23.8 |

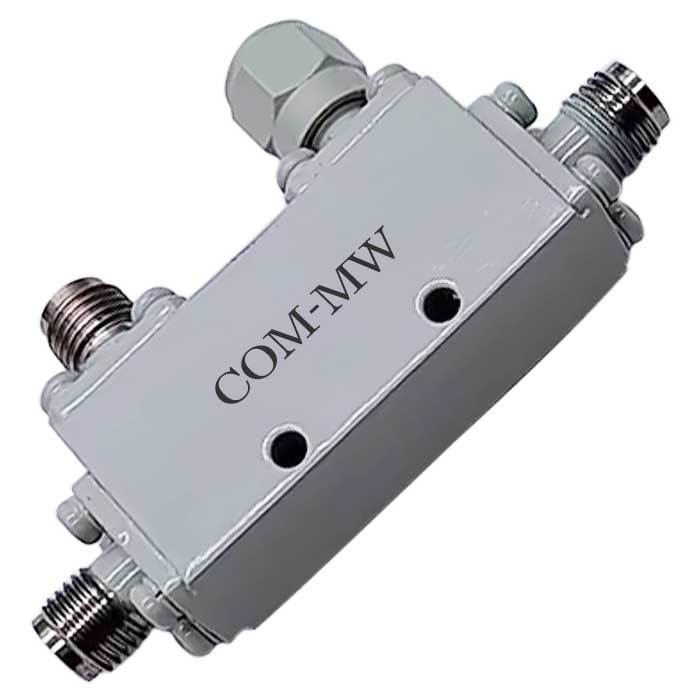

参考实物图

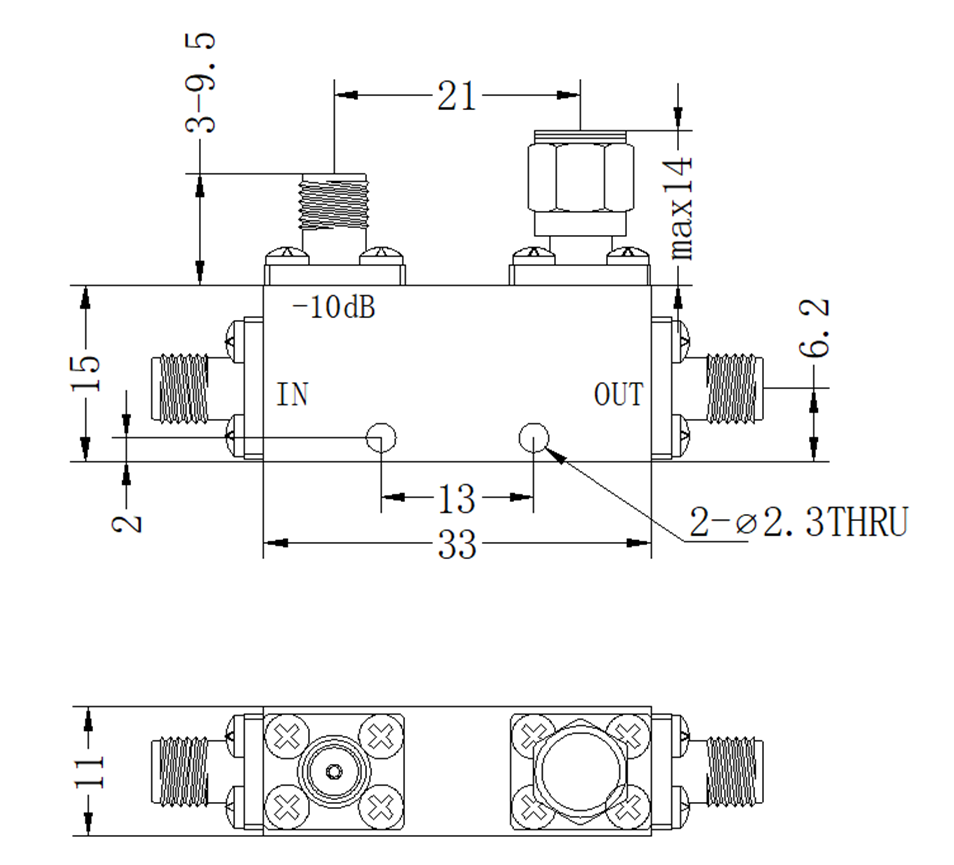

外形结构图（mm）

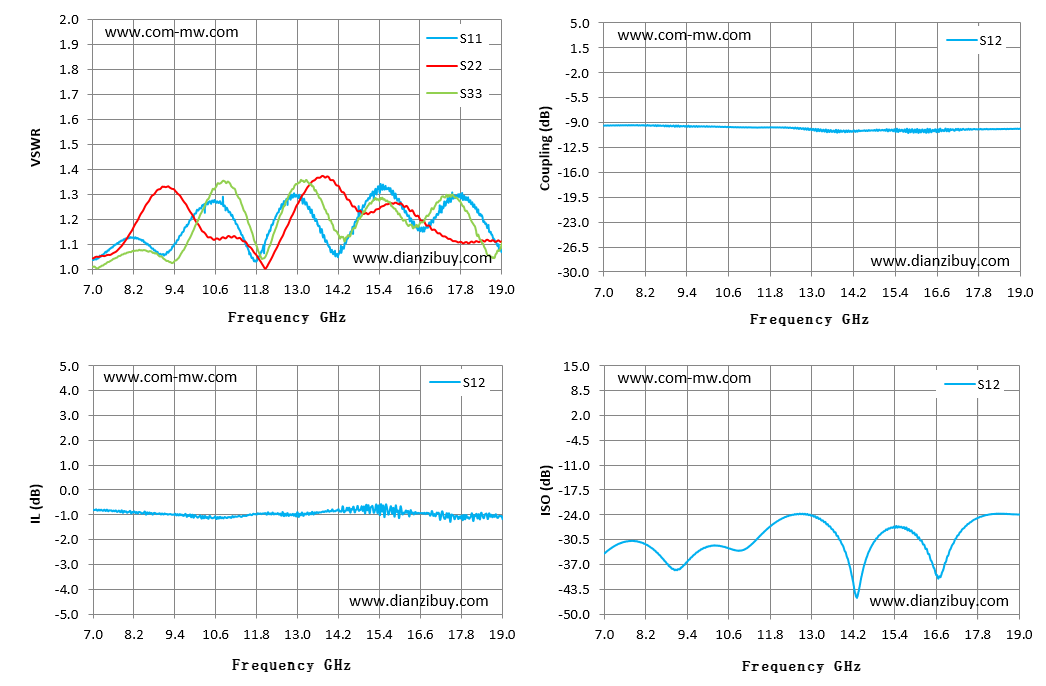

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
