产品
功率放大器
0.1~5GHz, 增益dB, 输出功率1.5W, SMA-F
- DPA8-0.05-8G-3976
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
窄带，大功率。
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 | 备注 |
| 工作频率 | 0.1 | ~ | 5 | GHz | |
| 增益 | 27 | dB | |||
| 带内平坦度 | 3 | dB | |||
| 输入驻波比 | 2.2 | 2.8 | |||
| 输出功率 | 1.5 | W | |||
| 效率 | 12 | 25 | % | ||
| 谐波抑制 | 8 | 10 | dBC | ||
| 杂波抑制 | 52 | dBC | F0±200kHz | ||
| ACP | 70 | dBC |
环境要求
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 彩导 |
| 工作电压 | +28±4V |
| 工作电流 | 2.5A |
| 工作温度 | -40~+65℃设计保证 |
| 其它 | 长期工作，建议温度保持在40℃以下 |
典型测试数据
| F（GHz） | 0.1 | 1 | 1.8 | 2.6 | 3.4 | 4.2 | 5 | 5.8 |
| VSWR（IN） | 1.52 | 1.2 | 2.11 | 1.81 | 1.24 | 1.71 | 2.45 | 2.11 |
| Psat（dBm） | 32.76 | 31.9 | 31.12 | 32.05 | 32.39 | 32.54 | 30.97 | 26.96 |
| Psat（W） | 1.89 | 1.55 | 1.29 | 1.6 | 1.73 | 1.79 | 1.25 | 0.5 |
| Gain(sat)（dB） | 28.84 | 28.59 | 28.56 | 28.16 | 27.77 | 27.84 | 27.7 | 28.18 |
| Ids（A） | 0.18 | 0.17 | 0.2 | 0.18 | 0.21 | 0.19 | 0.17 | 0.14 |
| η(%) | 37.46 | 32.54 | 23.11 | 31.81 | 29.49 | 33.74 | 26.27 | 12.67 |
| 2次谐波抑制（dBc） | 10.86 | 11.25 | 10.41 | 8.71 | 12.17 | 11.2 | 19.8 | 17 |
| 3次谐波抑制（dBc） | 16.21 | 19.45 | 15.62 | 29.8 | 25.4 | 29.7 | 50.1 | 36.5 |
| 4次谐波抑制（dBc） | 17.22 | 15.72 | 15.77 | 27.35 | 45.4 | 39.5 | 34.2 | 62.3 |
| 杂波抑制（dBc） | 54 | 52.8 | 55 | 55.3 | 56.5 | 59 | 56 | 52.2 |
| ACP（dBc） | 73.8 | 74.2 | 73.3 | 72.1 | 74.2 | 72.6 | 70.4 | 67 |

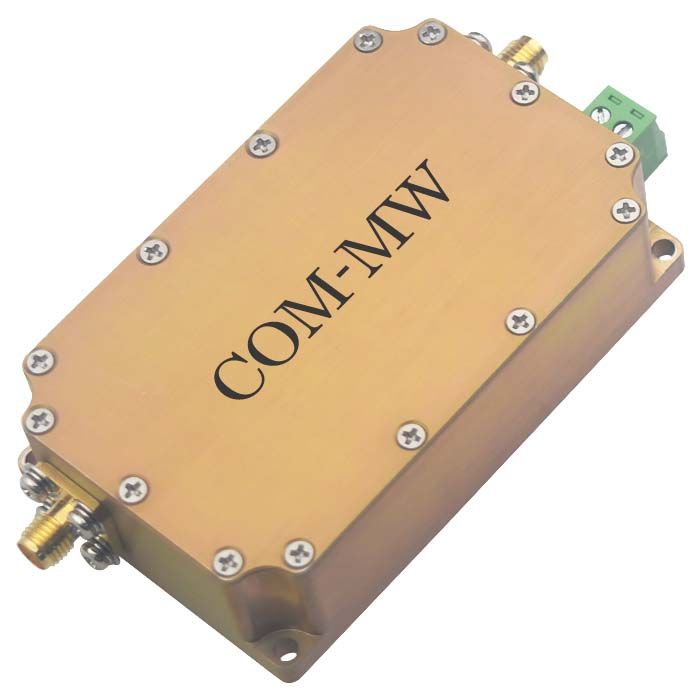

参考实物图

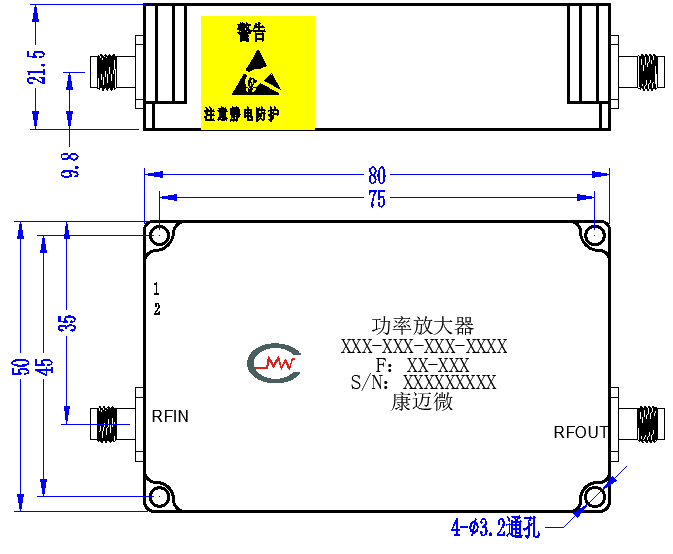

外形结构图

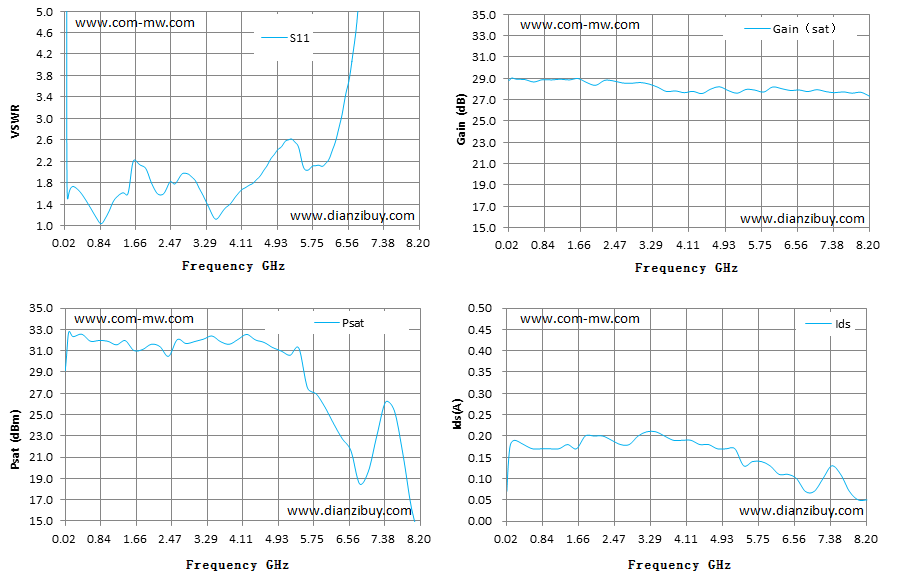

典型测试曲线
接口定义（3.5mm-2）
| 序号 | 定义 | 备注 |
| Pin 1 | 28V | |
| Pin 2 | GND |
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
请注意产品的功耗，设计时考虑放大器散热问题；
清洗产品表面，请勿将产品浸泡清洗液中清洗。
