产品
耦合器
6~40GHz,耦合度 20dB,2.92,15W
- ZDC25-20M6-40G-029
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 40 | GHz |
| 插入损耗 | 1.6 | dB | ||
| 耦合度 | 18.2 | 20 | 21.8 | dB |
| 方向性 | 12 | dB | ||
| 主线驻波比 | 1.5 | |||
| 耦合线驻波比 | 1.5 |
其它参数
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 15W |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
端口定义
| 输入 | IN | OUT |
| 输出 | OUT | IN |
| 耦合 | C1 | C2 |
典型测试数据
| Frequency GHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 方向性 |
| 0.01 | 1.02 | 1.02 | -0.03 | -60.32 | -13.38 |
| 3.12 | 1.10 | 1.04 | -0.34 | -22.18 | -36.79 |
| 6.22 | 1.17 | 1.09 | -0.54 | -20.05 | -23.17 |
| 9.33 | 1.08 | 1.13 | -0.58 | -20.40 | -18.68 |
| 12.44 | 1.10 | 1.15 | -0.67 | -20.20 | -18.52 |
| 15.54 | 1.10 | 1.06 | -0.75 | -20.59 | -18.96 |
| 18.65 | 1.10 | 1.16 | -0.82 | -20.16 | -30.72 |
| 21.76 | 1.14 | 1.17 | -0.91 | -20.02 | -21.51 |
| 24.86 | 1.14 | 1.10 | -0.99 | -20.10 | -19.85 |
| 27.97 | 1.04 | 1.08 | -1.05 | -20.37 | -14.65 |
| 31.07 | 1.17 | 1.05 | -1.14 | -20.42 | -17.19 |
| 34.18 | 1.18 | 1.23 | -1.20 | -20.24 | -28.58 |
| 37.29 | 1.26 | 1.09 | -1.27 | -20.18 | -13.50 |
| 40.39 | 1.09 | 1.33 | -1.22 | -20.19 | -13.37 |
| 43.50 | 1.10 | 1.27 | -0.42 | -23.05 | -10.45 |

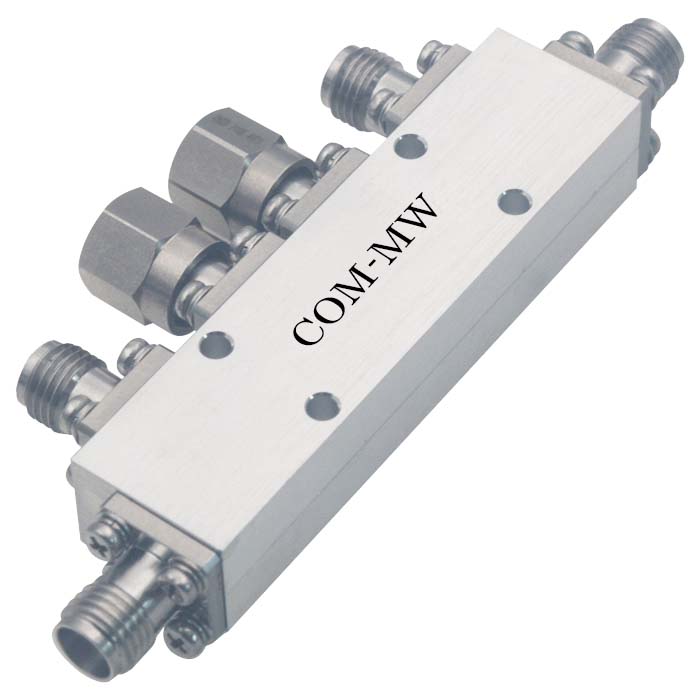

参考实物图

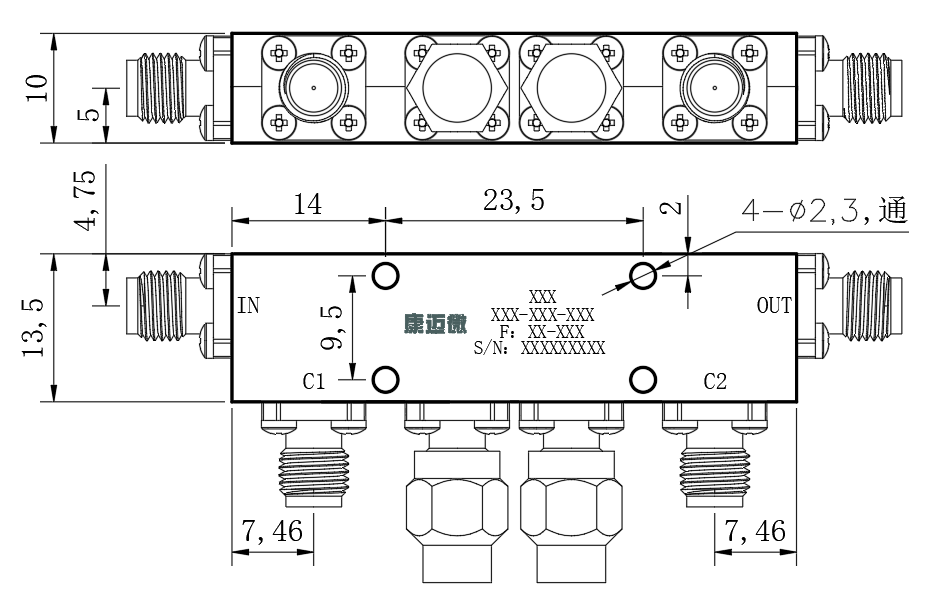

外形结构图（mm）

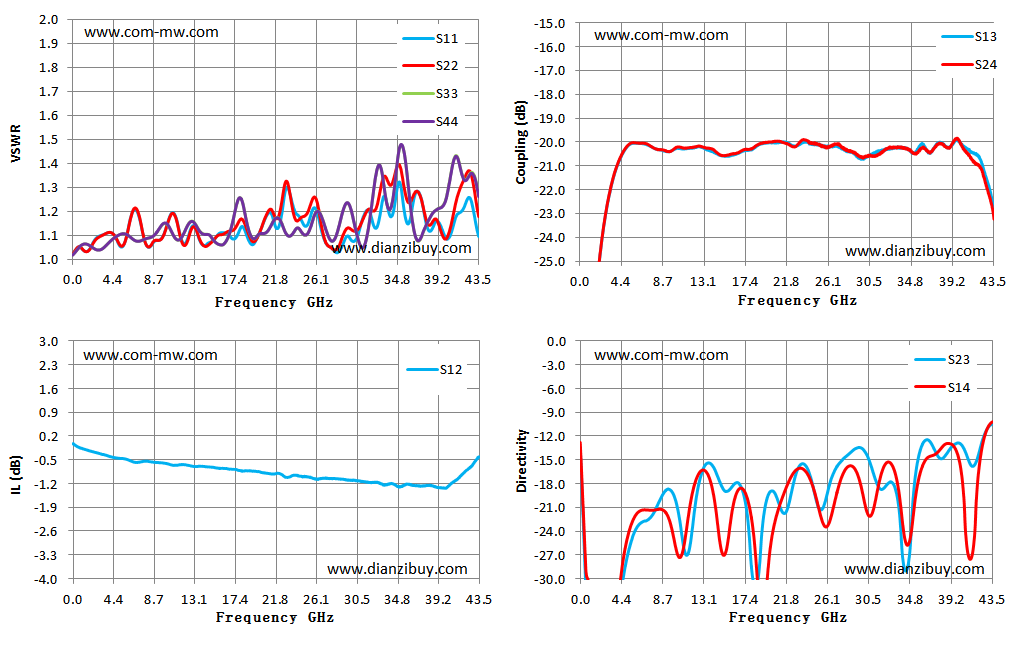

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
