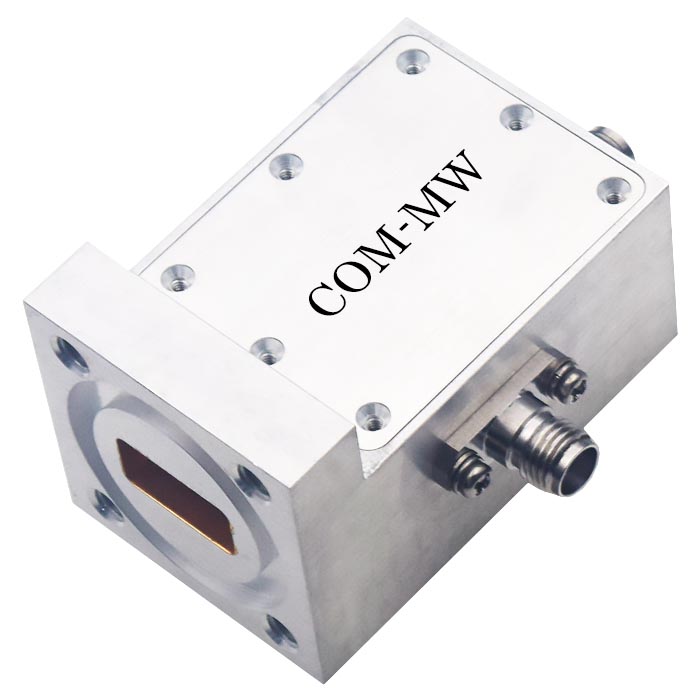

17.7~21.2GHz, 增益60dB, 噪声系数1.6dB, 波导口输入,SMA-k输出
高增益,低噪声
参数 | 最小 | 典型 | 最大 | 单位 |
---|---|---|---|---|
工作频率 | 17.7 | ~ | 21.2 | GHz |
增益 | 60 | dB | ||
增益平坦度 | ±2 | dB | ||
噪声系数 | 1.6 | dB | ||
驻波比 | 2 | |||
P-1dB功率 | 10 | dBm |

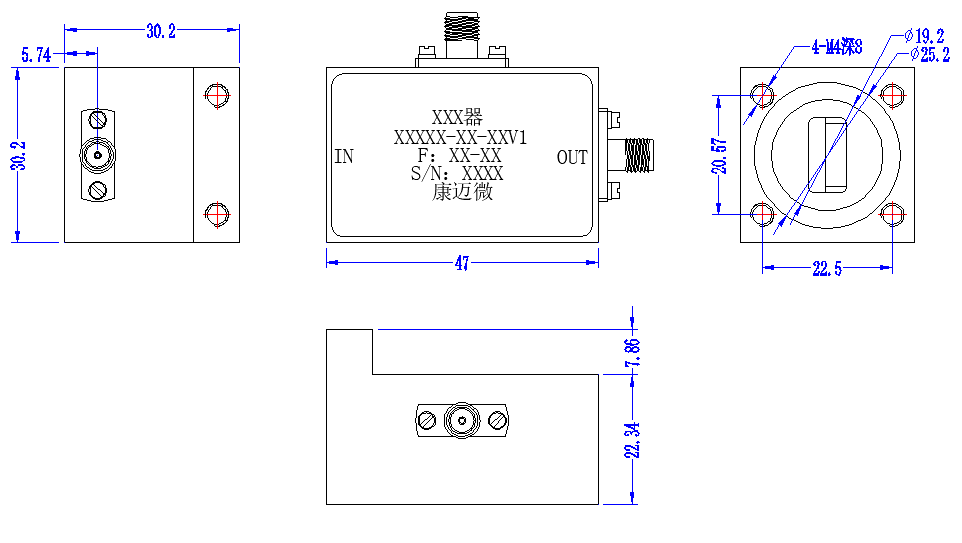

接口形式 | 波导口输入,SMA-k输出 |
接口材质 | 不锈钢 |
波导口型号 | BJ180 |
表面 | 黑色 |
工作电压 | +12V |
工作电流 | 300mA |
工作温度 | -40~+85℃设计保证 |
质量等级 | 工业级 |
其它 | 供电接口SMA-K |

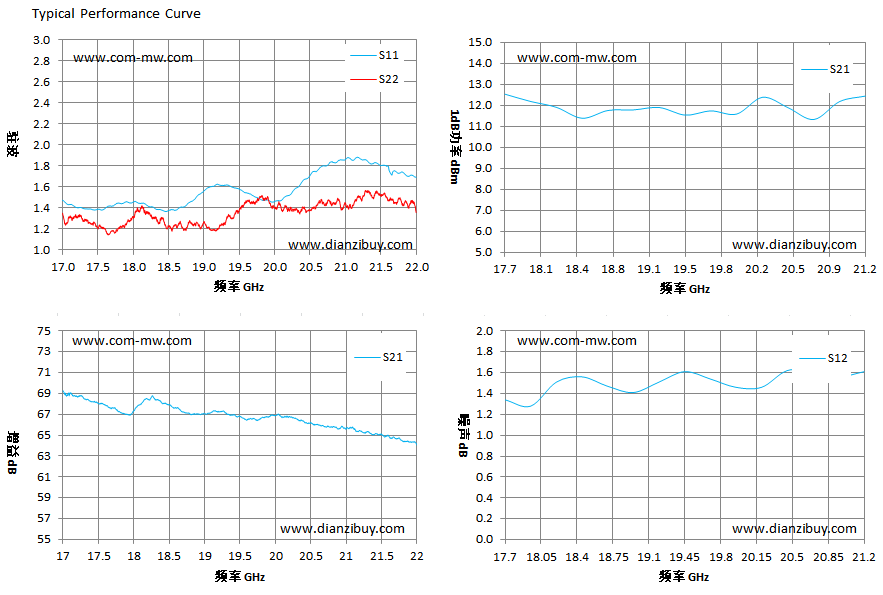

频率 GHz | S11 驻波 | S22 驻波 | 增益 dB | 1dB功率 dBm | 噪声 dB |
---|---|---|---|---|---|
17.7 | 1.42 | 1.18 | 67.64 | 12.55 | 1.34 |
17.95 | 1.45 | 1.28 | 66.94 | 12.2 | 1.28 |
18.2 | 1.42 | 1.35 | 68.47 | 11.92 | 1.51 |
18.45 | 1.37 | 1.24 | 68.08 | 11.4 | 1.56 |
18.7 | 1.41 | 1.21 | 67.22 | 11.77 | 1.47 |
18.95 | 1.53 | 1.2 | 67 | 11.8 | 1.41 |
19.2 | 1.63 | 1.21 | 67.22 | 11.91 | 1.51 |
19.45 | 1.59 | 1.35 | 66.76 | 11.55 | 1.61 |
19.7 | 1.52 | 1.46 | 66.58 | 11.75 | 1.54 |
19.95 | 1.46 | 1.42 | 66.97 | 11.6 | 1.46 |
20.2 | 1.52 | 1.39 | 66.81 | 12.4 | 1.46 |
20.45 | 1.68 | 1.36 | 66.13 | 11.9 | 1.62 |
20.7 | 1.8 | 1.43 | 65.81 | 11.34 | 1.61 |
20.95 | 1.86 | 1.39 | 65.83 | 12.2 | 1.56 |
21.2 | 1.88 | 1.51 | 65.43 | 12.46 | 1.61 |
存储在湿度小于25%的环境,注意防尘防静电;
请注意产品的功耗,设计时考虑放大器散热问题;
