产品
电桥
0.8~3GHz, 150W, 90°电桥, 表面贴装
- ZHC8-0.8-3G-2565
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.8 | ~ | 3 | GHz |
| 插入损耗 | 0.5 | 0.7 | dB | |
| 隔离度 | 16 | 18 | dB | |
| 驻波比 | 1.4 | |||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | ±5 | ° |
其它参数
| 功率容量 | 150W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 表面 | 沉金 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |
端口定义
| IN | 1 | 2 | 3 | 4 |
| ISO | 4 | 3 | 2 | 1 |
| OUT1 | 2 (-90°) | 1（-90°） | 4（-90°） | 3（-90°） |
| OUT2 | 3（0°） | 4（0°） | 1（0°） | 2（0°） |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S14 隔离 dB | S12 相位 ° | S13 相位 ° |
|---|---|---|---|---|---|---|
| 100 | 1.01 | -0.14 | -17.7 | -40.69 | 0.02 | 89.69 |
| 379 | 1.04 | -1.11 | -7.16 | -30.24 | -0.01 | 89.53 |
| 657 | 1.07 | -2.5 | -4.02 | -32.48 | -0.01 | 89.55 |
| 936 | 1.06 | -3.65 | -2.91 | -37.96 | -0.03 | 89.49 |
| 1214 | 1.02 | -3.97 | -2.65 | -25.4 | -0.01 | 89.64 |
| 1493 | 1.09 | -3.81 | -2.87 | -22.14 | -0.01 | 90.22 |
| 1771 | 1.17 | -3.58 | -3.19 | -23.78 | -0.01 | 89.63 |
| 2050 | 1.19 | -3.5 | -3.31 | -27.19 | -0.02 | 88.61 |
| 2329 | 1.1 | -3.75 | -3.19 | -20.27 | 0.01 | 87.35 |
| 2607 | 1.02 | -4.07 | -3.12 | -17.82 | -0.04 | 87.29 |
| 2886 | 1.02 | -4.15 | -3.19 | -19.97 | -0.05 | 89.81 |
| 3164 | 1.13 | -3.9 | -3.63 | -23.66 | 0.12 | 94.38 |
| 3443 | 1.22 | -3.06 | -4.59 | -21.24 | -0.01 | 92.82 |
| 3721 | 1.16 | -1.79 | -7.92 | -14.23 | 0.02 | 92.95 |
| 4000 | 1.46 | -1.05 | -19.06 | -15.41 | 0.01 | 103.07 |

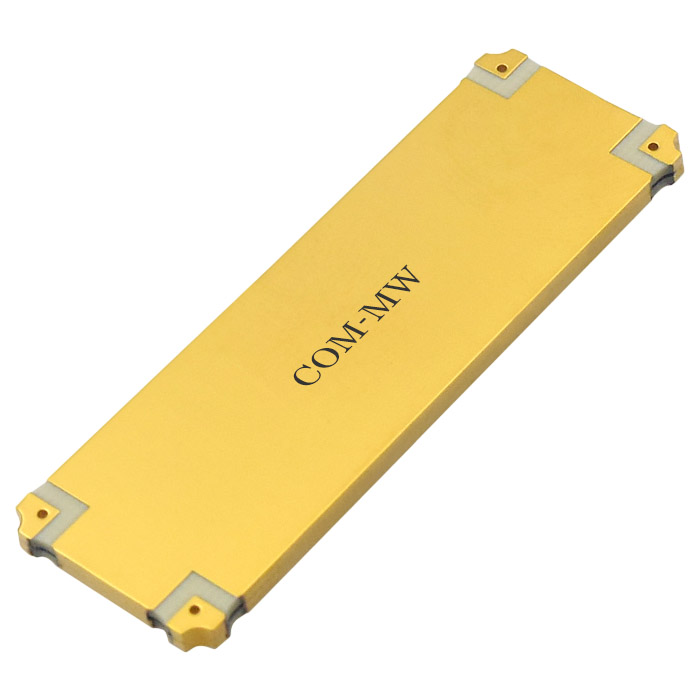

参考实物图

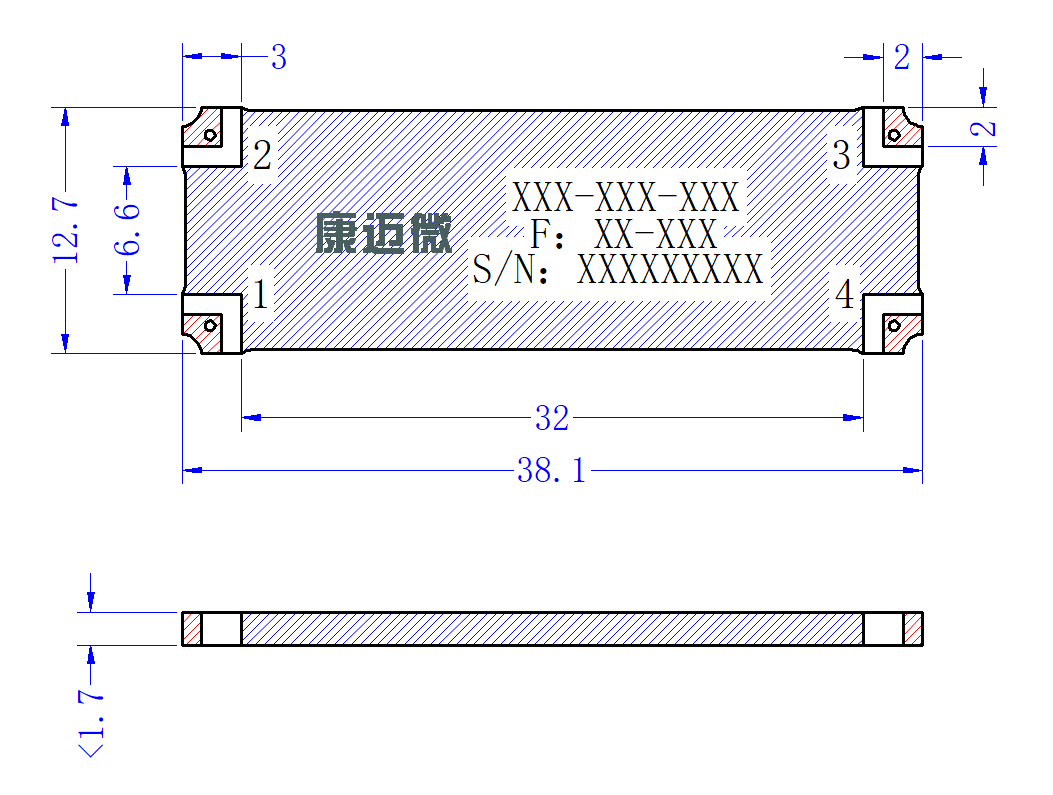

外形结构图（mm）

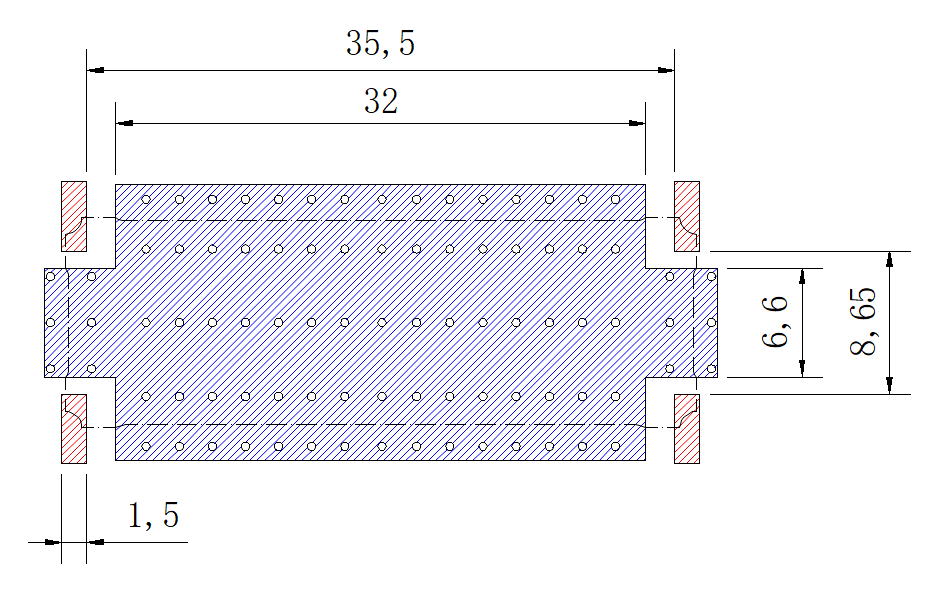

建议PCB尺寸（mm）

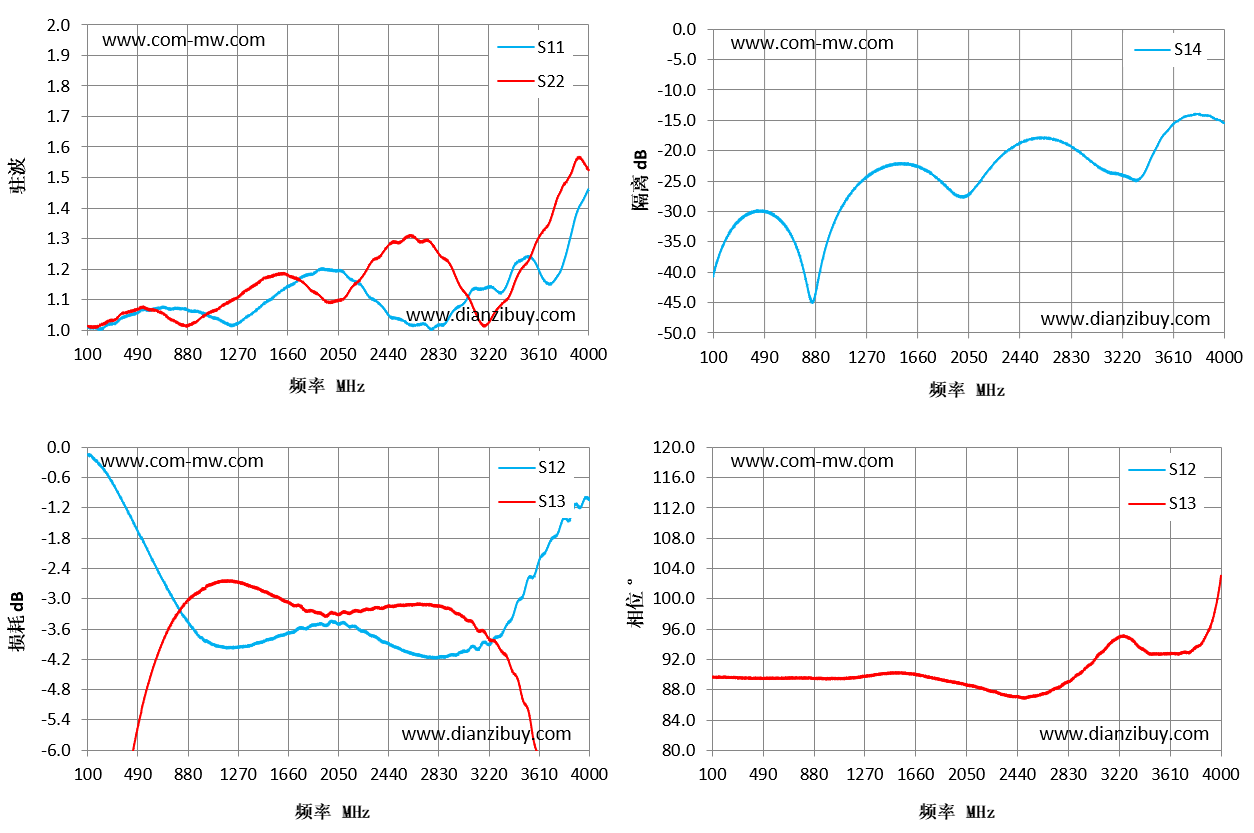

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 支持260℃回流焊。 |
