产品
功率放大器
15~17GHz, 增益25dB, P-1输出功率30dBm, SMA
- DPA8-15-17G-2855
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 15 | ~ | 17 | GHz |
| 增益 | 25 | dB | ||
| 增益平坦度 | ±2 | dB | ||
| 驻波比 | 2.5 | |||
| P-1输出功率 | 30 | dBm |
环境要求
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +12V |
| 工作电流 | 1000mA |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
典型测试数据
| 频率 GHz | S11 驻波 | S21 增益 dB | P-1 dBm | Psat dBm |
| 15 | 1.84 | 27.36 | 33.4 | 34.5 |
| 15.14 | 1.86 | 27.48 | 33.7 | 34.6 |
| 15.29 | 1.93 | 27.83 | 33.5 | 35.1 |
| 15.43 | 1.91 | 27.31 | 33.6 | 34.6 |
| 15.57 | 1.9 | 27.82 | 33.5 | 34.5 |
| 15.71 | 1.84 | 28.09 | 33.4 | 34.8 |
| 15.86 | 1.82 | 27.9 | 33.3 | 34.6 |
| 16 | 1.76 | 27.78 | 33 | 34.9 |
| 16.14 | 1.76 | 27.93 | 33.7 | 34.8 |
| 16.29 | 1.77 | 28.13 | 33.1 | 34.4 |
| 16.43 | 1.83 | 27.89 | 33.4 | 34.5 |
| 16.57 | 1.84 | 27.67 | 32.9 | 34.7 |
| 16.71 | 1.87 | 27.39 | 32.8 | 34.6 |
| 16.86 | 1.8 | 26.88 | 32.1 | 34.6 |
| 17 | 1.74 | 27.13 | 31.2 | 34.5 |
参考实物图

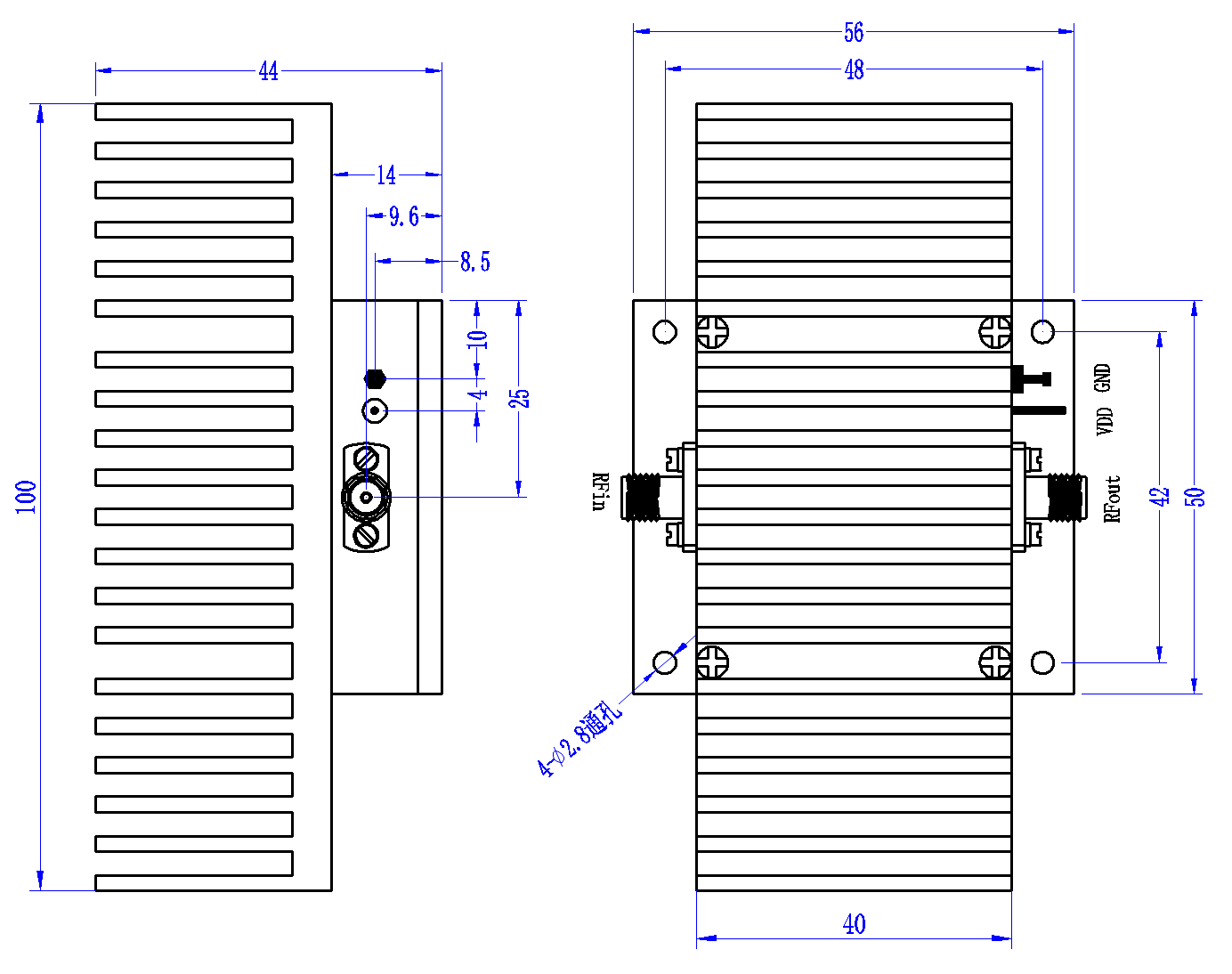

外形结构图

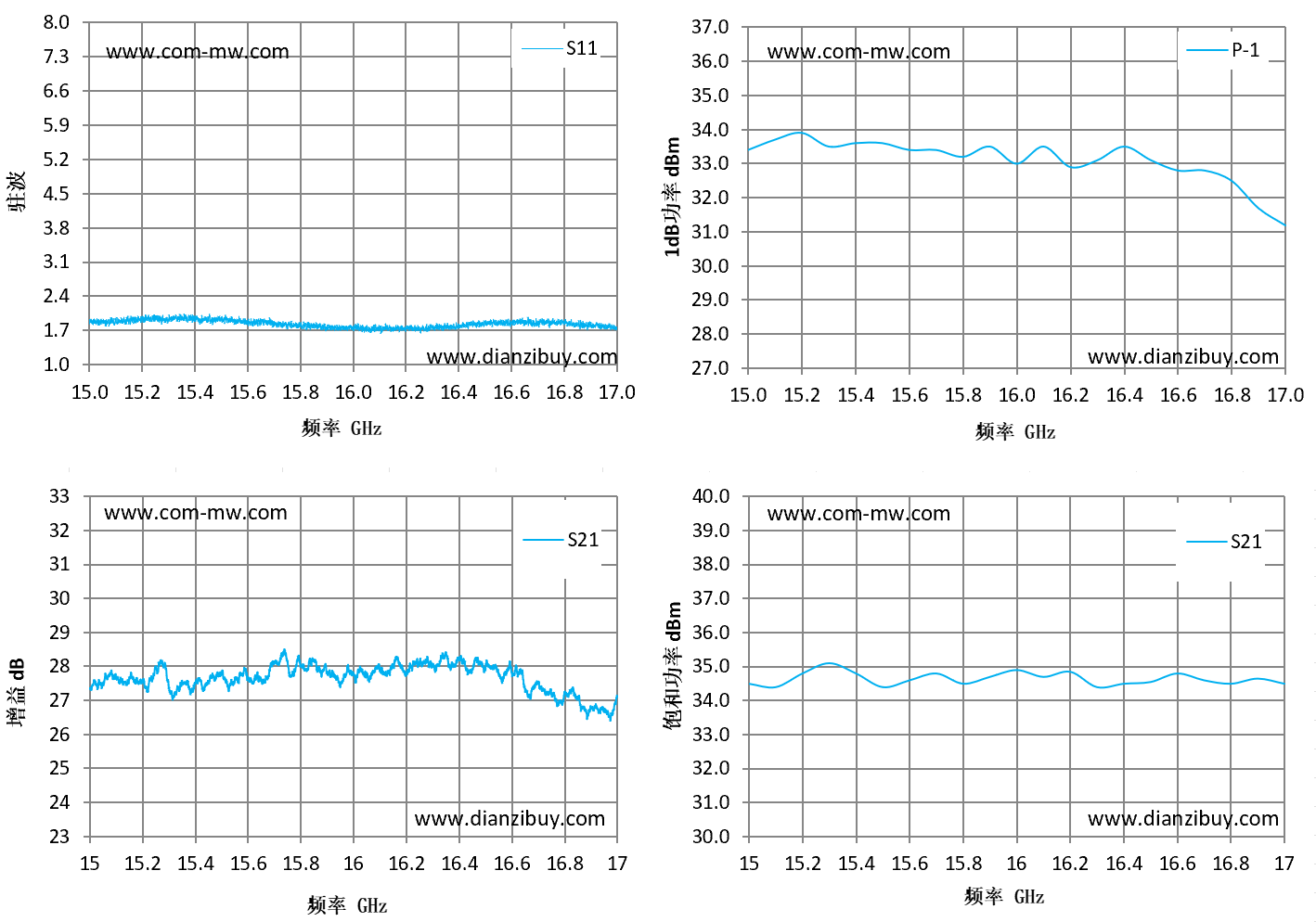

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
