产品
滤波器
通带频率 4225~4775MHz,DC-2.6GHz≥85dBc,6.4-7.4GHz≥85dBc,微带圆针
- ZBF5-C4500-550-3526
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 4225 | ~ | 4775 | MHz |
| 通带损耗 | / | / | 1.5 | dB | ||
| 带内波动 | / | / | 0.6 | dB | ||
| 带外抑制 | DC-2.6 | GHz≥ | 85 | dBc | ||
| 带外抑制 | 6.4-7.4 | GHz≥ | 85 | dBc | ||
| 带外抑制 | 7.4-12 | GHz≥ | 40 | dBc | ||
| 带外抑制 | 2.6-4.1 | GHz≥ | 30 | dBc | ||
| 带外抑制 | 4.9-6.4 | GHz≥ | 30 | dBc | ||
| 通带驻波 | / | / | 1.6 |
其它参数
| 接口形式 | 微带圆针0.5mm针 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 存储温度 | -55~+85℃设计保证 |
| 质量等级 | 工业级 |
功能示意图
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
| 4.00 | 70.37 | 50.94 | -74.38 | 1.01 |
| 4.07 | 52.55 | 40.59 | -55.42 | 1.36 |
| 4.14 | 33.99 | 28.49 | -36.62 | 2.45 |
| 4.21 | 1.24 | 1.26 | -1.86 | 13.57 |
| 4.29 | 1.16 | 1.17 | -0.98 | 6.15 |
| 4.36 | 1.16 | 1.19 | -0.90 | 5.25 |
| 4.43 | 1.01 | 1.06 | -0.84 | 4.90 |
| 4.50 | 1.15 | 1.13 | -0.84 | 4.78 |
| 4.57 | 1.15 | 1.15 | -0.86 | 4.83 |
| 4.64 | 1.26 | 1.24 | -0.94 | 5.09 |
| 4.71 | 1.13 | 1.08 | -0.98 | 5.81 |
| 4.79 | 1.14 | 1.13 | -1.38 | 9.19 |
| 4.86 | 14.36 | 13.60 | -16.97 | 6.69 |
| 4.93 | 29.89 | 30.59 | -48.23 | 1.79 |
| 5.00 | 37.47 | 41.51 | -69.35 | 1.09 |

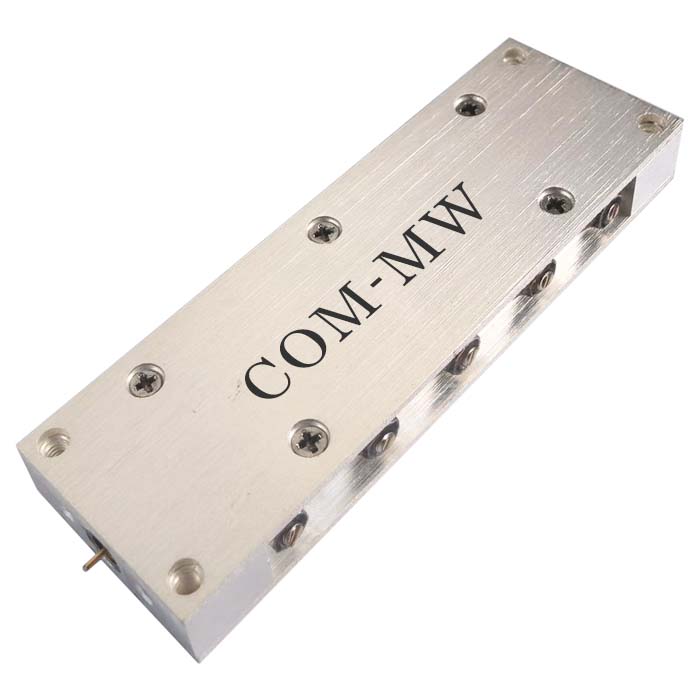

参考实物图

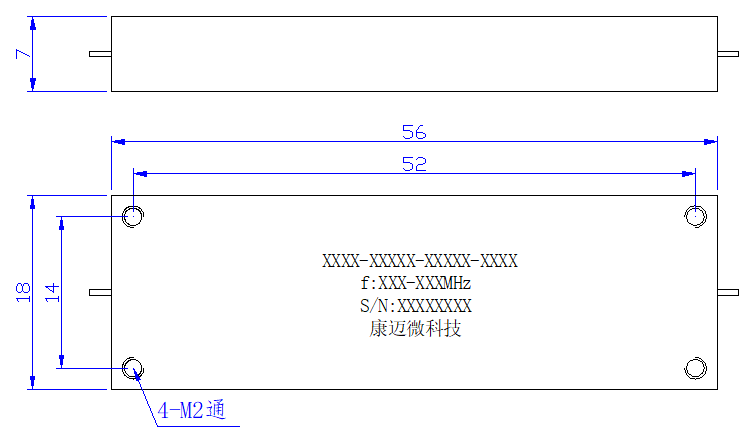

外形结构图（mm）

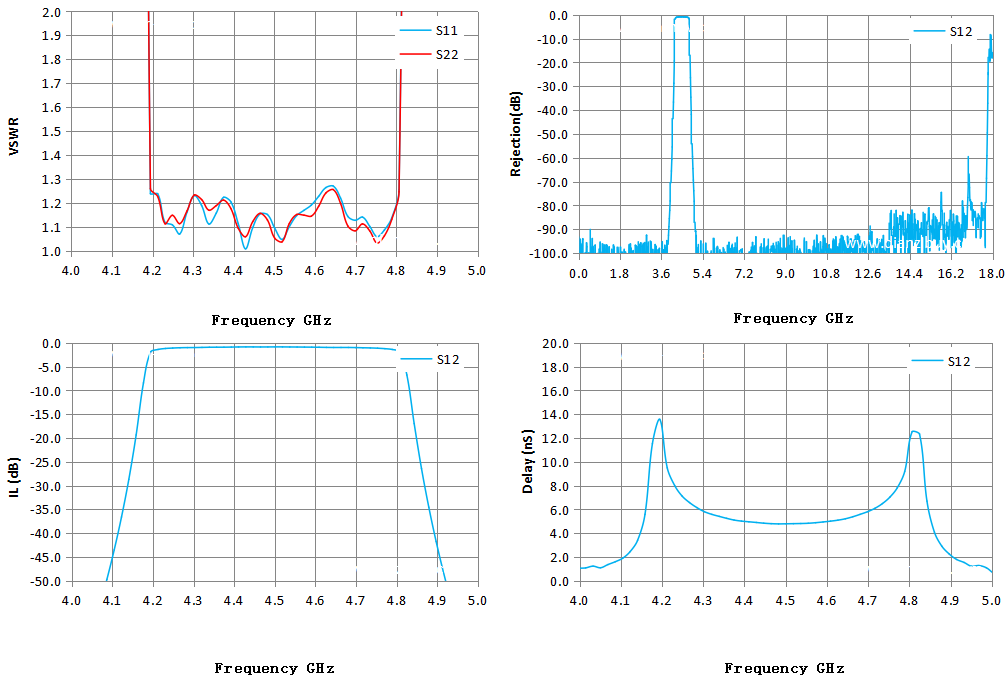

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
