陶瓷滤波器
带宽通带5.6-18.0GHz, 带外抑制 35@5.1GHz
- STRP5R1-0R0-M232
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区航天路118号4-3号楼
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高精度胶片处理技术
高性能，低温漂，大功率
陶瓷基板，50Ω共面波导
金丝键合，适用于多芯片集成模块
技术要求
| 项目 | 参数 | 单位 |
|---|---|---|
| 通带频率 | DC-4.6 | GHz |
| 带宽通带 | 5.6-18.0 | GHz |
| 损耗通带 | 3.0 | dB |
| 带内波动 | 3.0 | dB |
| 驻波比 | 2.0:1 | |
| 群时延波动 | 0.5 | ns |
| 带外抑制 | 35@5.1GHz | dBc |
其它要求：设计保证
| 承受功率 | 1W CW |
| 工作温度 | -55 ~ +85℃ |
| 储存温度 | -55 ~ +125℃ |
| 外形尺寸 | L：13.9，W：4.0，h：0.26 |

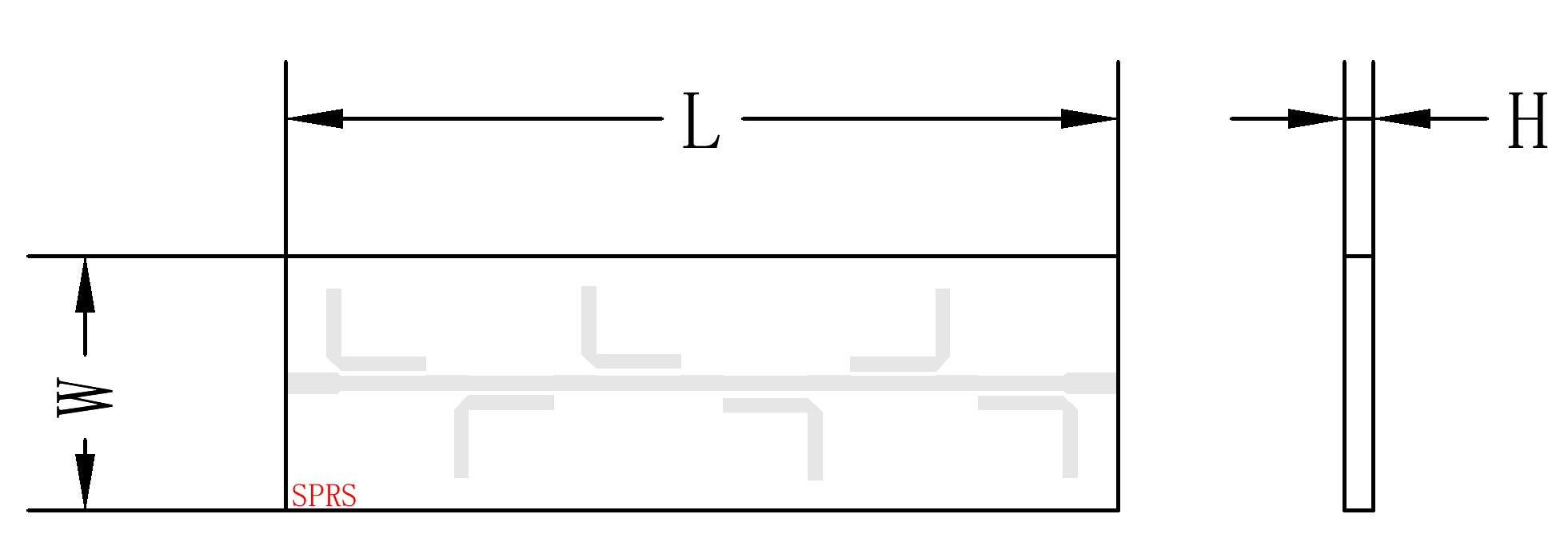

外形图：端口居中

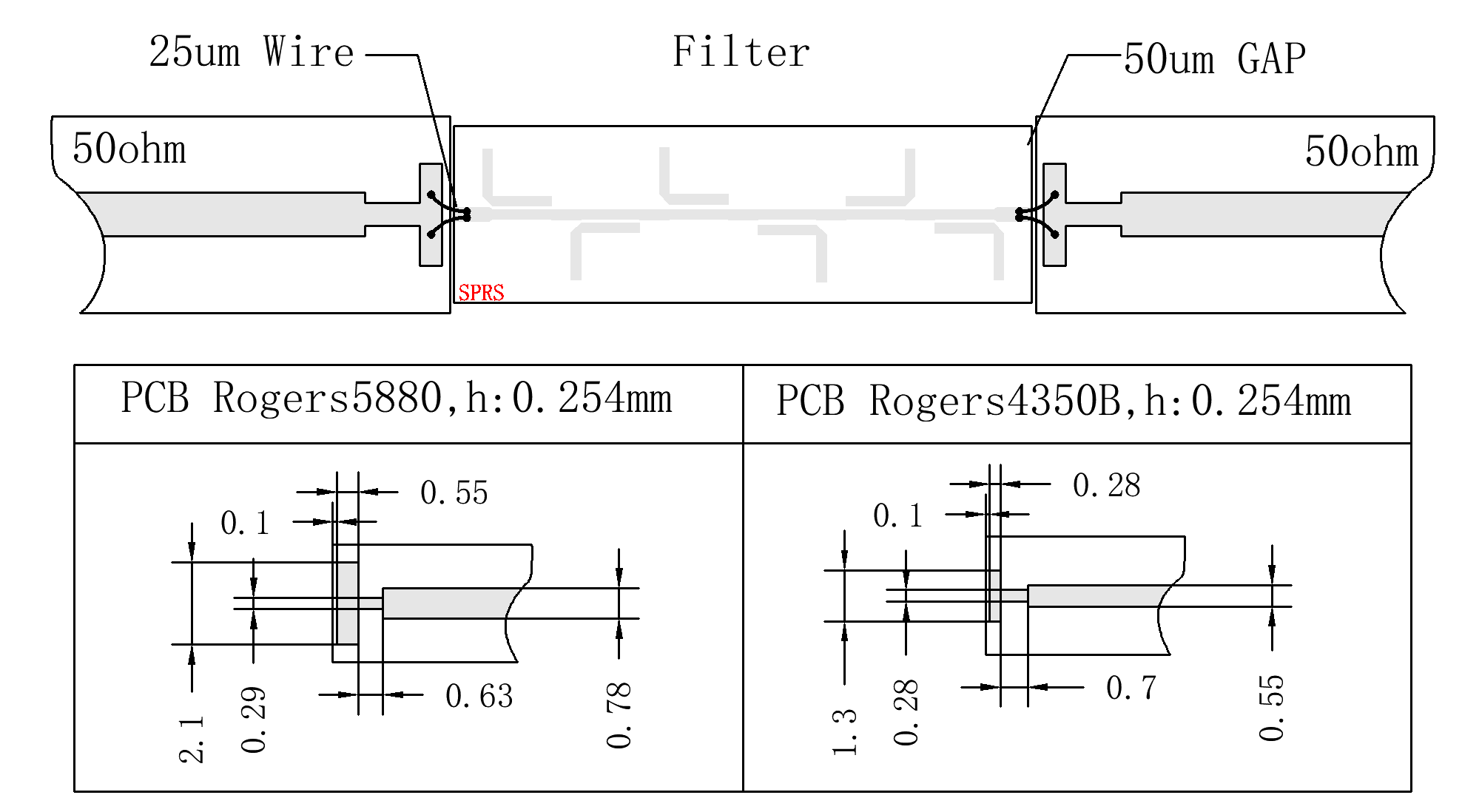

推荐装配图
注意事项
1：芯片建议分腔使用,单侧距侧壁0.1mm,表面距上盖1.75mm,端口可互换;
2：芯片推荐使用低应力导电胶(如 ME8456)粘接；
3：芯片应安装在可伐（推荐）或钼铜等与陶瓷热膨胀系数 (6.7ppm / ℃) ,载体厚度 ≥ 0.2mm;
4：微带线与芯片键合连接时，建议微带键合处采用T型结构进行匹配;

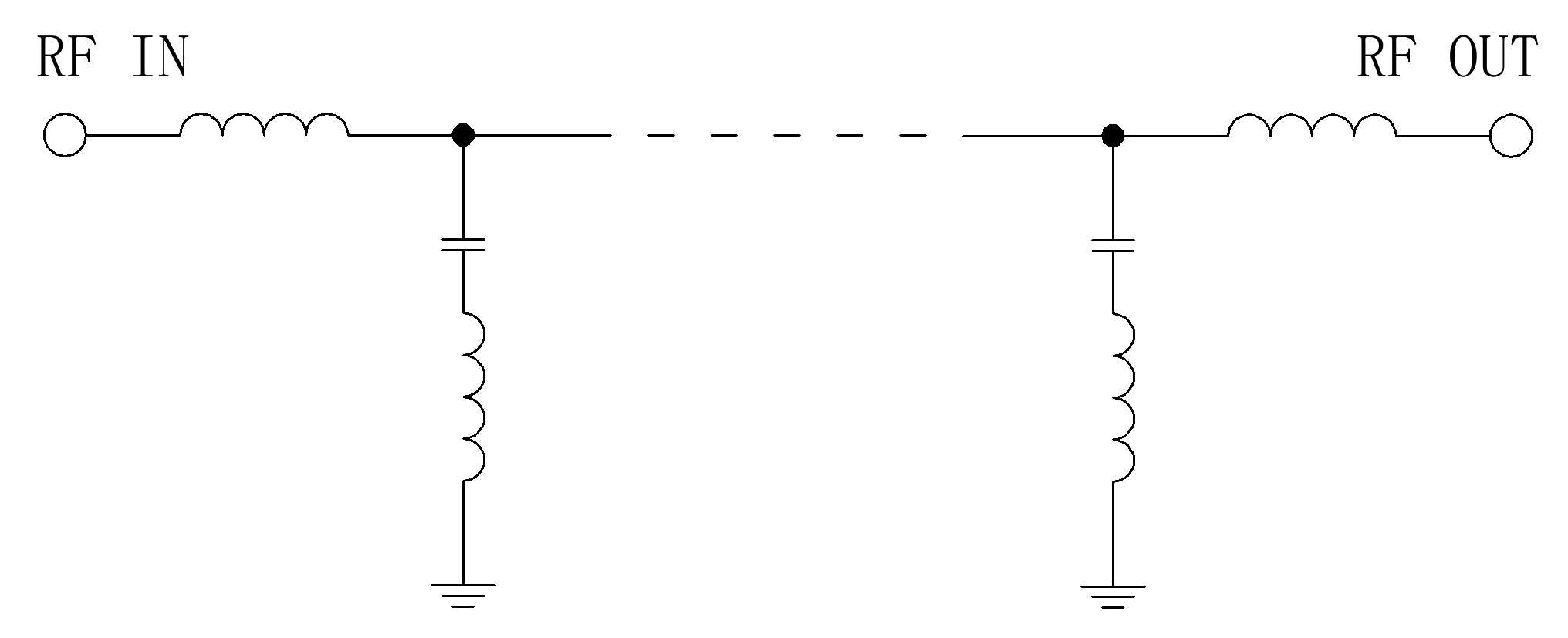

原理图

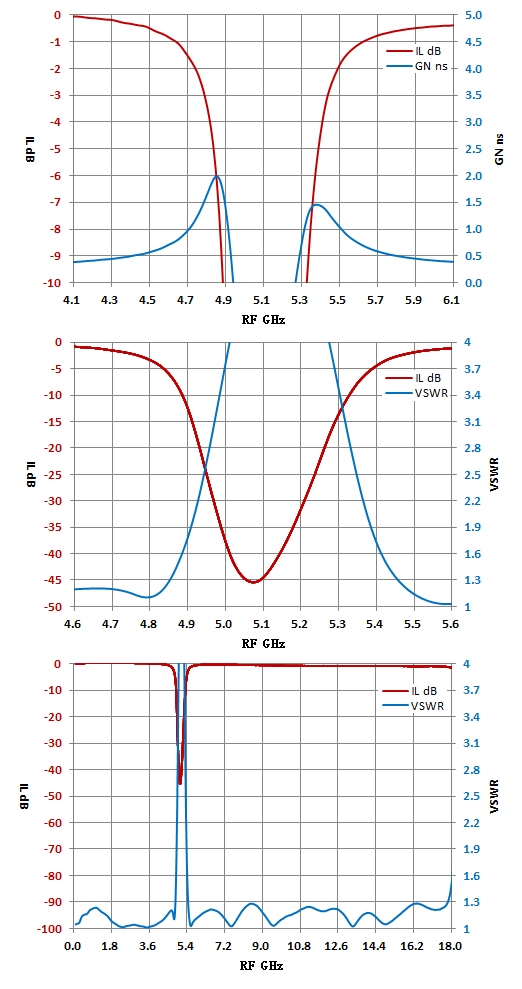

典型曲线
