环行器
工作频率1380~1620MHz, 通过功率50W, SMA
- DH9-1380-1620-1528
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1380 | ~ | 1620 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 |
其它参数
| 通过功率 | 50W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
典型测试数据
| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 1200 | 1.48 | -0.4 | -15.92 | 1.41 |
| 1236 | 1.28 | -0.28 | -19.96 | 1.21 |
| 1271 | 1.18 | -0.23 | -26.32 | 1.11 |
| 1307 | 1.13 | -0.21 | -45.23 | 1.09 |
| 1343 | 1.12 | -0.22 | -30.17 | 1.12 |
| 1379 | 1.16 | -0.25 | -23.54 | 1.19 |
| 1414 | 1.2 | -0.28 | -21.97 | 1.24 |
| 1450 | 1.23 | -0.33 | -21.33 | 1.28 |
| 1486 | 1.23 | -0.34 | -21.61 | 1.29 |
| 1521 | 1.21 | -0.35 | -22.83 | 1.28 |
| 1557 | 1.17 | -0.36 | -25.53 | 1.24 |
| 1593 | 1.12 | -0.34 | -30.68 | 1.2 |
| 1629 | 1.12 | -0.39 | -30.83 | 1.18 |
| 1664 | 1.18 | -0.49 | -24.14 | 1.21 |
| 1700 | 1.25 | -0.59 | -19.72 | 1.26 |

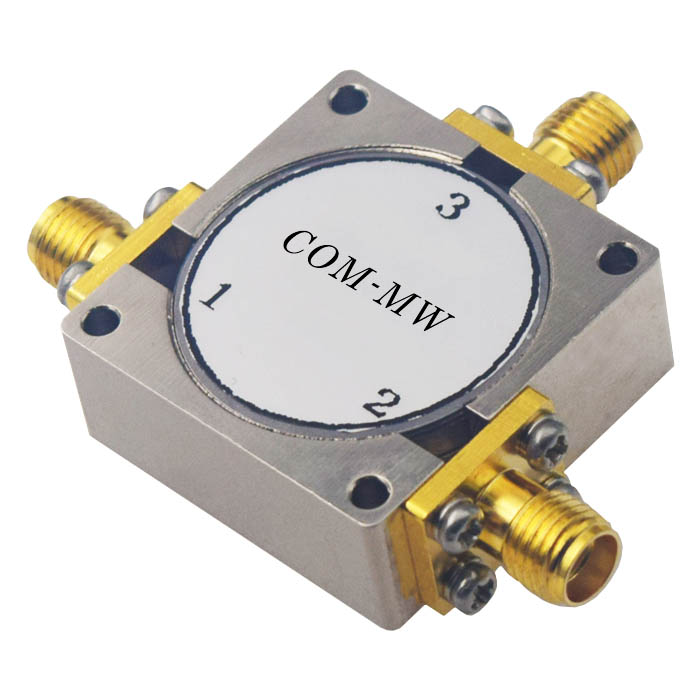

参考实物图

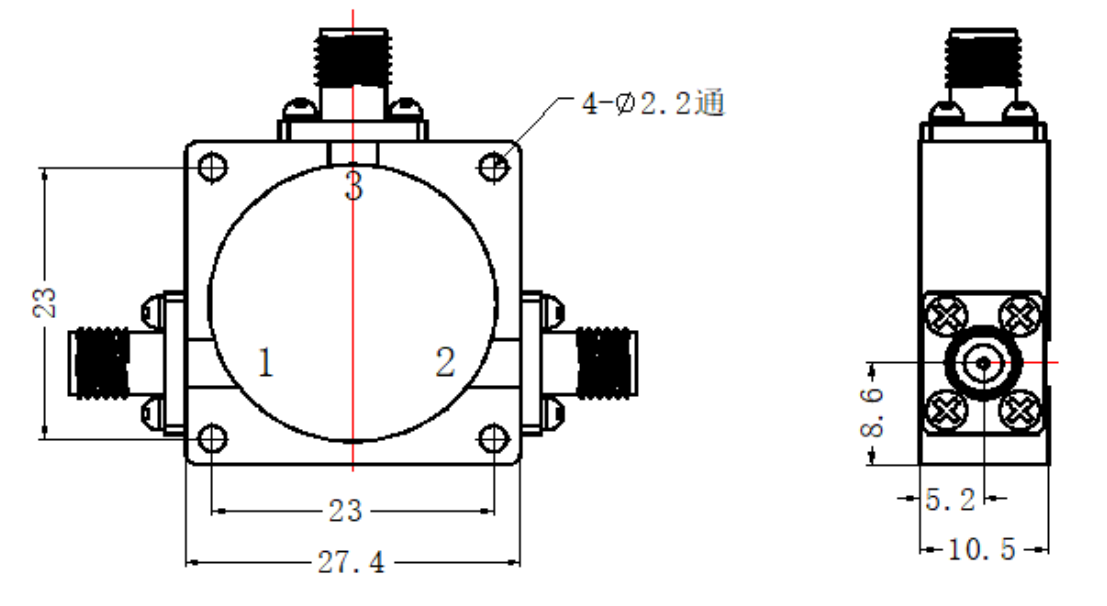

外形结构图（mm）

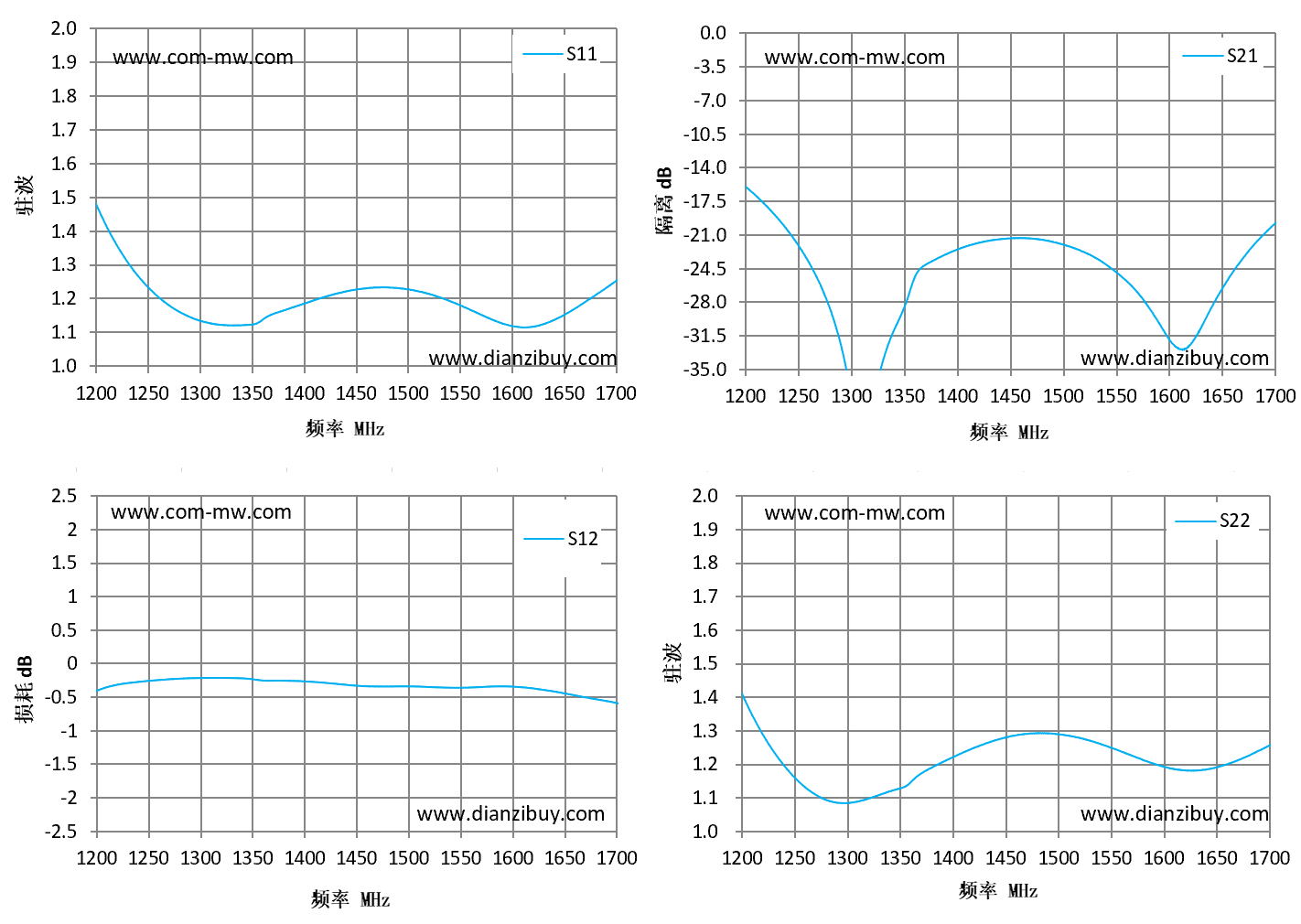

典型测试曲线图
注意事项
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
