产品
滤波器
阻带频率835.4~837.8MHz, ≥50dB, 通带频率DC~805.4MHz, 867.8~3500MHz, SMA
- K6-835.4-837.8-30S5050-003
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
高矩形系数，低损耗，大功率容量
主要参数
| 参数 | / | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 阻带频率 | 835.4 | ~ | 837.8 | MHz | |
| 阻带抑制 | ≥ | 50 | dB | ||
| 通带频率 | DC | ~ | 805.4 | MHz | |
| 通带频率 | 867.8 | ~ | 3500 | MHz | |
| 通带损耗 | 2 | dB | |||
| 通带驻波 | 1.8 |
其它参数
| 接口形式 | SMA-K |
| 接口材质 | 外壳304 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 黑色烤漆 |
| 功率容量 | 50W设计保证 |
| 工作温度 | -10~+50℃设计保证 |
功能示意图
典型测试数据
| 频率 MHz | S12 损耗 dB | S11 驻波 |
|---|---|---|
| 775 | -0.29 | 1.42 |
| 805.4 | -0.56 | 1.27 |
| 815.4 | -1.22 | 1.34 |
| 825.4 | -7.74 | 7.57 |
| 835.4 | -69.64 | 29.47 |
| 836.2 | -72.39 | 30.63 |
| 837 | -69.52 | 33.55 |
| 837.8 | -68.54 | 28.16 |
| 847.8 | -8.86 | 8.06 |
| 857.8 | -1.35 | 1.3 |
| 867.8 | -0.76 | 1.31 |
| 890 | -0.31 | 1.5 |

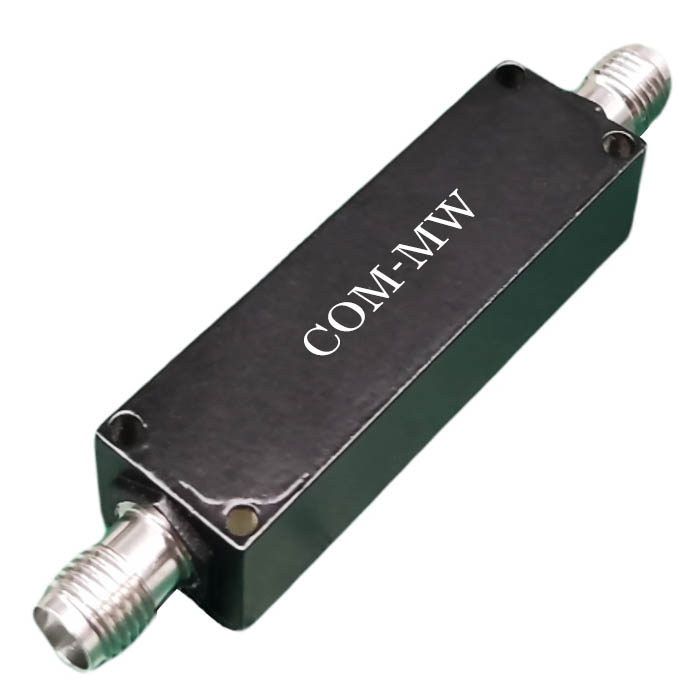

参考实物图

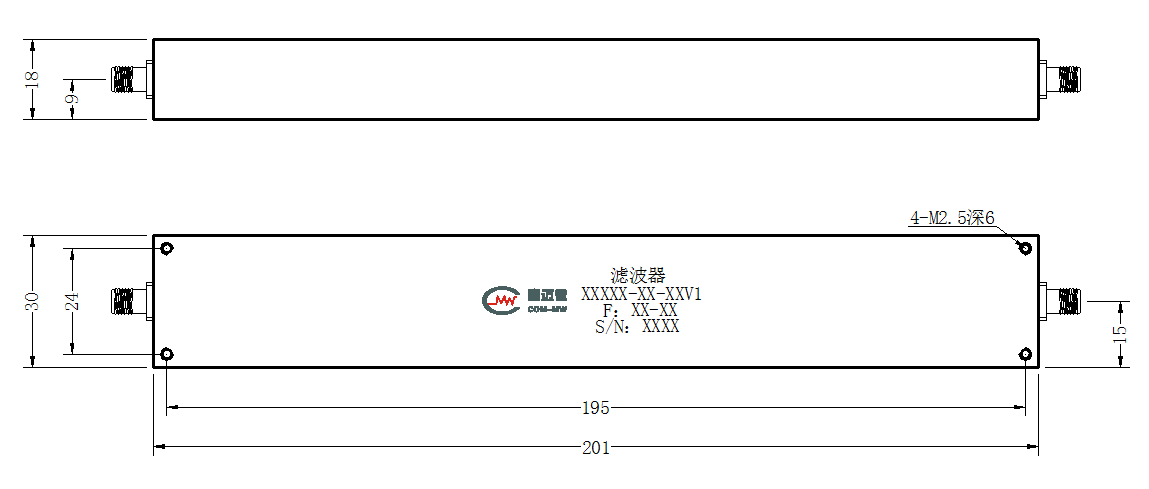

外形结构图（mm）

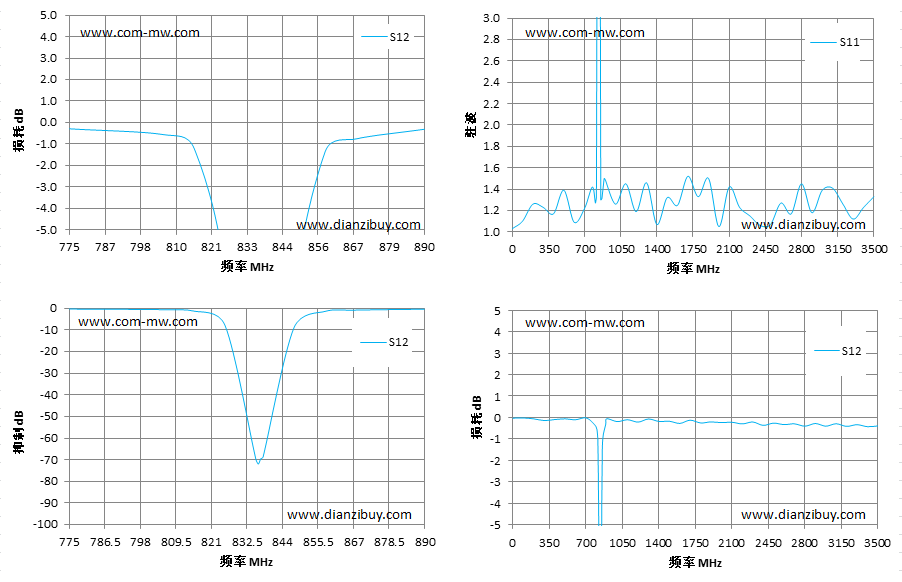

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
