滤波器
通带频率17.5~20.5GHz, DC-16GHz≥60dBc, 21-40GHz≥40dBc, SMA
- ZBF25-C19-3G-288
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 17.5 | ~ | 20.5 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带内波动 | / | / | 0.7 | dB | ||
| 带外抑制 | DC-16 | GHz≥ | 60 | dBc | ||
| 带外抑制 | 21-40 | GHz≥ | 40 | dBc | ||
| 通带驻波 | / | / | 1.5 | |||
| 回波损耗 | / | / | dB |
其它参数
| 接口形式 | SMA-F可拆 0.38mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 10W设计保证 |
| 产品外壳材料 | 铝6061 |
| 时延波动 | ≤1.2ns |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 时延 ns |
|---|---|---|---|---|
| 15 | 68.31 | 85.31 | -75.62 | 4.33 |
| 15.57 | 69.47 | 86.98 | -84.47 | 10.77 |
| 16.14 | 73.02 | 95.69 | -74.56 | 2.68 |
| 16.71 | 79.39 | 92.33 | -70.71 | 0.69 |
| 17.29 | 10.8 | 11.98 | -9.89 | 3 |
| 17.86 | 1.06 | 1.06 | -0.56 | 1.5 |
| 18.43 | 1.21 | 1.21 | -0.53 | 1.26 |
| 19 | 1.08 | 1.07 | -0.49 | 1.24 |
| 19.57 | 1.05 | 1.04 | -0.54 | 1.33 |
| 20.14 | 1.09 | 1.1 | -0.68 | 1.61 |
| 20.71 | 1.34 | 1.42 | -1.52 | 3.39 |
| 21.29 | 44.81 | 57.34 | -76.77 | -1 |
| 21.86 | 72.55 | 89.06 | -76.2 | -12.04 |
| 22.43 | 96.4 | 137.61 | -71.51 | -1.76 |
| 23 | 117.98 | 187.44 | -72.47 | -3.07 |
参考实物图
外形结构图（mm）

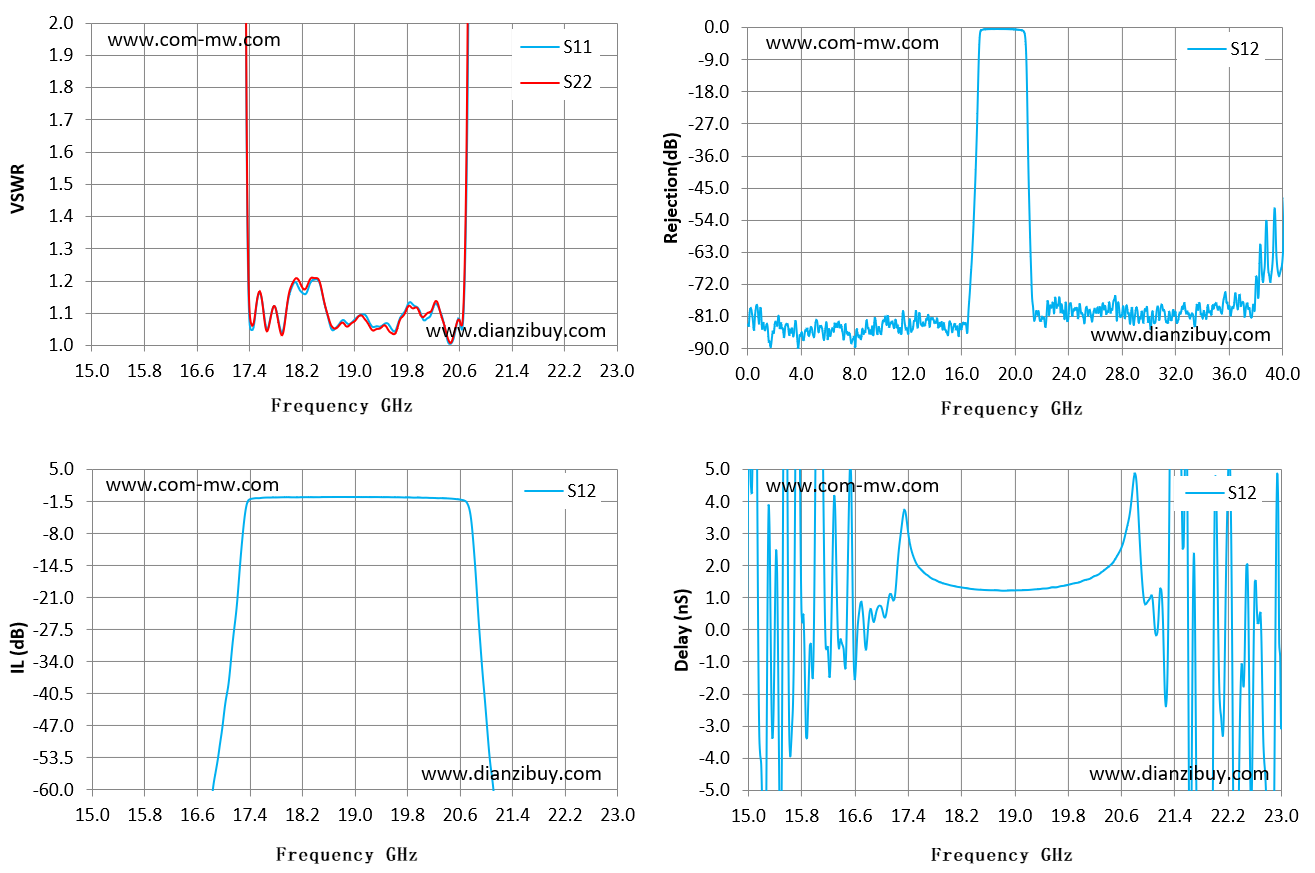

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
