产品
衰减器
工作频率DC~6GHz, 衰减度30dB, 功率容量150W, 阻抗50Ω, N -JK
- DA9-30150-0-6G-1231
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，大功率。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 6 | GHz |
| 衰减度 | 29.1 | 30 | 30.9 | dB |
| 驻波比 | 1.25 |
其它参数
| 功率容量 | 150W设计保证 |
| 阻抗 | 50Ω |
| 接口形式 | N -JK |
| 表面 | 黑色 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | N-J输入 |
注意事项
1、安装衰减器时要考虑足够的散热空间，避免安装在发热量大的设备旁边，否则功率容量会降低；
2、小功率衰减器没有输入输出方向，也不会标识方向，当大功率衰减器有输入输出端口标识时，一定要按指定的方向连接设备，否则衰减器可能会烧毁。

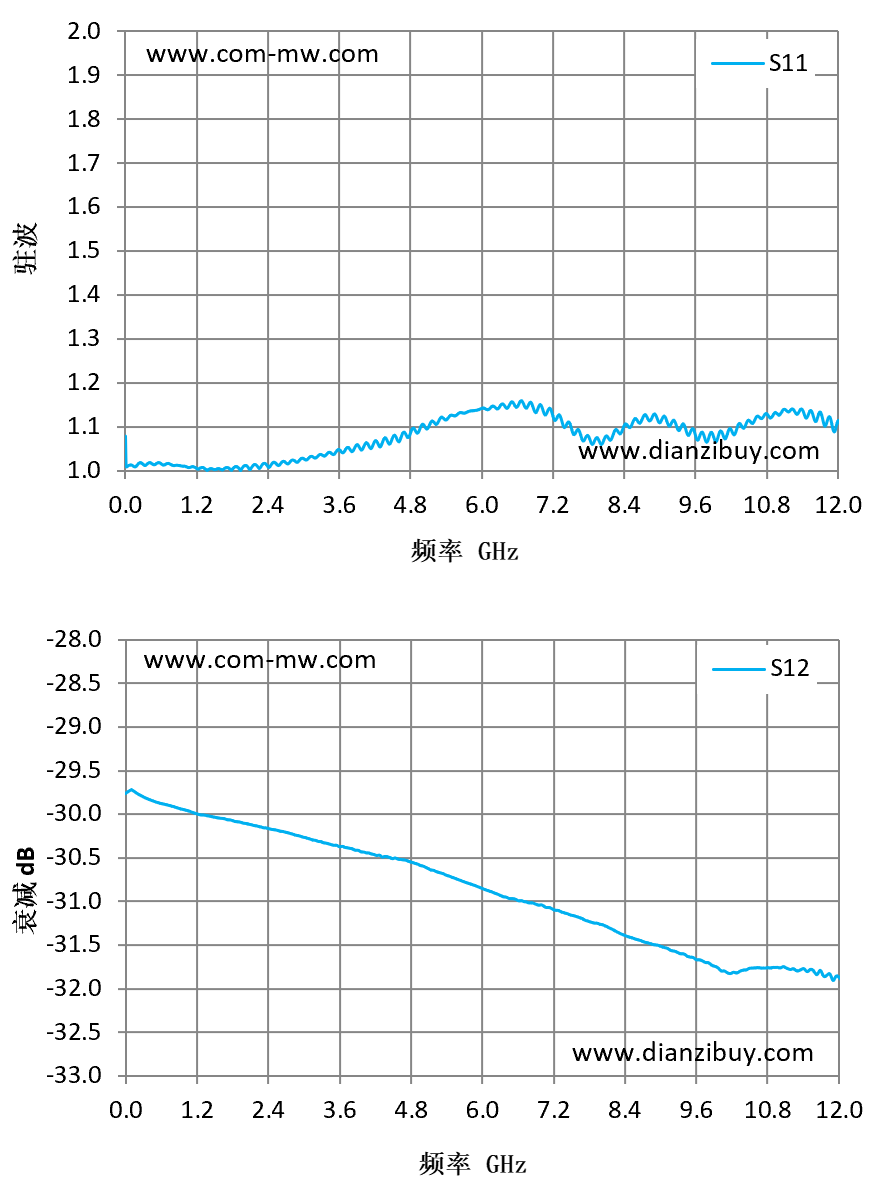

典型测试曲线图

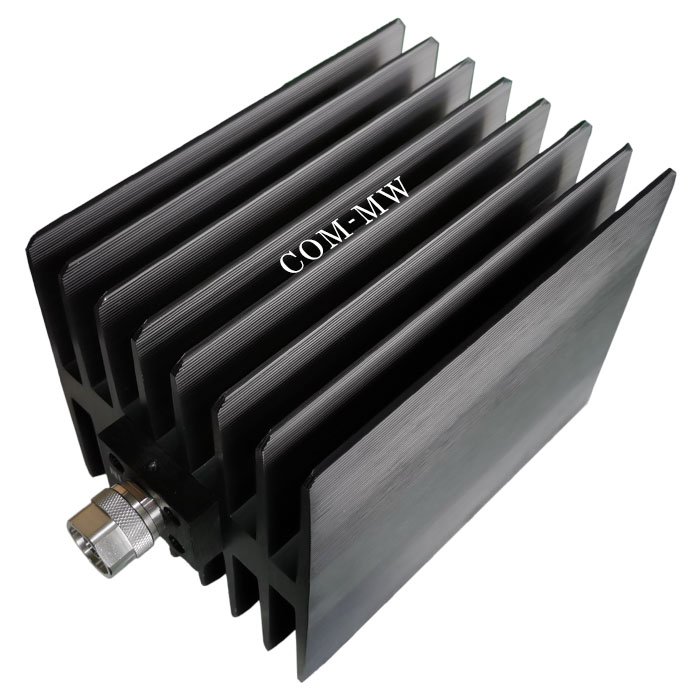

参考实物图

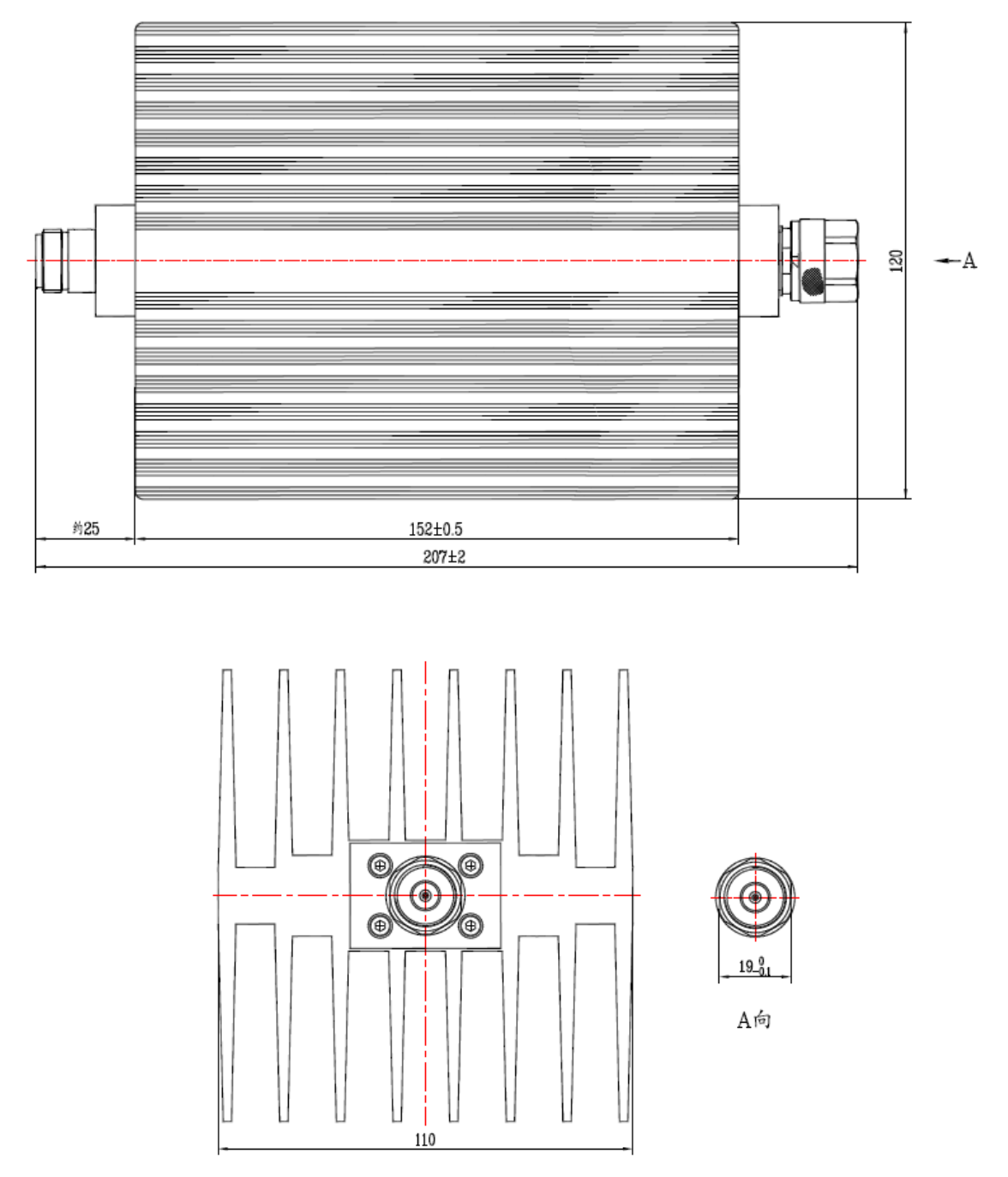

外形结构图（mm）
典型测试数据
| 频率 GHz | S11 驻波 | S12 衰减 dB |
|---|---|---|
| 0.01 | 1.08 | -29.77 |
| 0.86 | 1.01 | -29.93 |
| 1.71 | 1.01 | -30.06 |
| 2.57 | 1.01 | -30.19 |
| 3.43 | 1.04 | -30.34 |
| 4.29 | 1.05 | -30.47 |
| 5.14 | 1.11 | -30.64 |
| 6 | 1.14 | -30.85 |
| 6.86 | 1.15 | -31.02 |
| 7.71 | 1.07 | -31.21 |
| 8.57 | 1.11 | -31.43 |
| 9.43 | 1.1 | -31.62 |
| 10.29 | 1.09 | -31.82 |
| 11.14 | 1.14 | -31.77 |
| 12 | 1.11 | -31.87 |
