产品
限幅器
工作频率18~40GHz, 限幅电平18dBm, 功率容量1W, 2.92
- DL8-18-40G-1623
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
宽带，小体积。
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 40 | GHz |
| 限幅电平 | 18 | dBm | ||
| 插入损耗 | 3 | dB | ||
| 驻波比 | 2 |
其它参数
| 功率容量 | 1W |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-JK可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作温度 | -40~+85℃设计保证 |
典型测试数据
| F(GHz) | S12 IL | S11 VSWR |
| 17 | -1 | 1.75 |
| 19 | -0.95 | 1.74 |
| 21 | -1.02 | 1.61 |
| 23 | -0.96 | 1.72 |
| 25 | -1.45 | 1.88 |
| 27 | -1.36 | 1.63 |
| 29 | -1.15 | 1.48 |
| 31 | -1.09 | 1.42 |
| 33 | -1.45 | 1.85 |
| 35 | -2.11 | 1.78 |
| 37 | -1.66 | 1.45 |
| 39 | -1.48 | 1.08 |
| 41 | -1.63 | 1.72 |

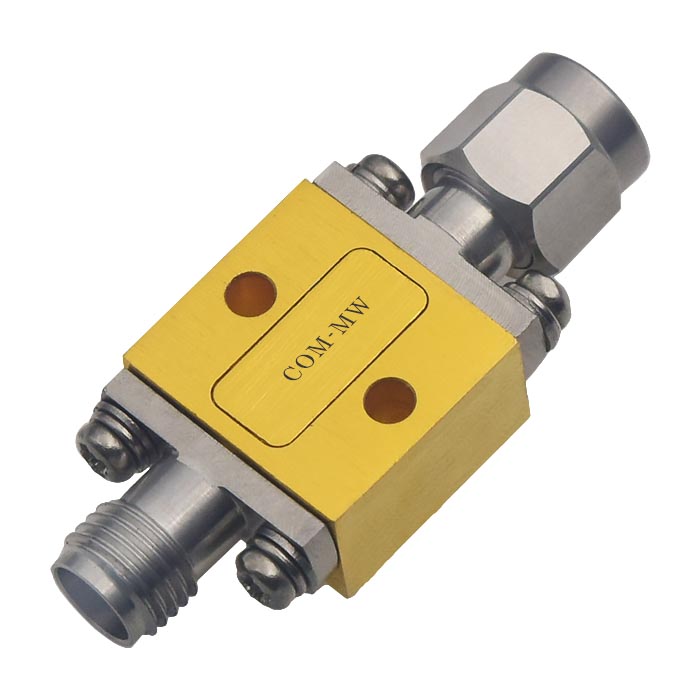

参考实物图

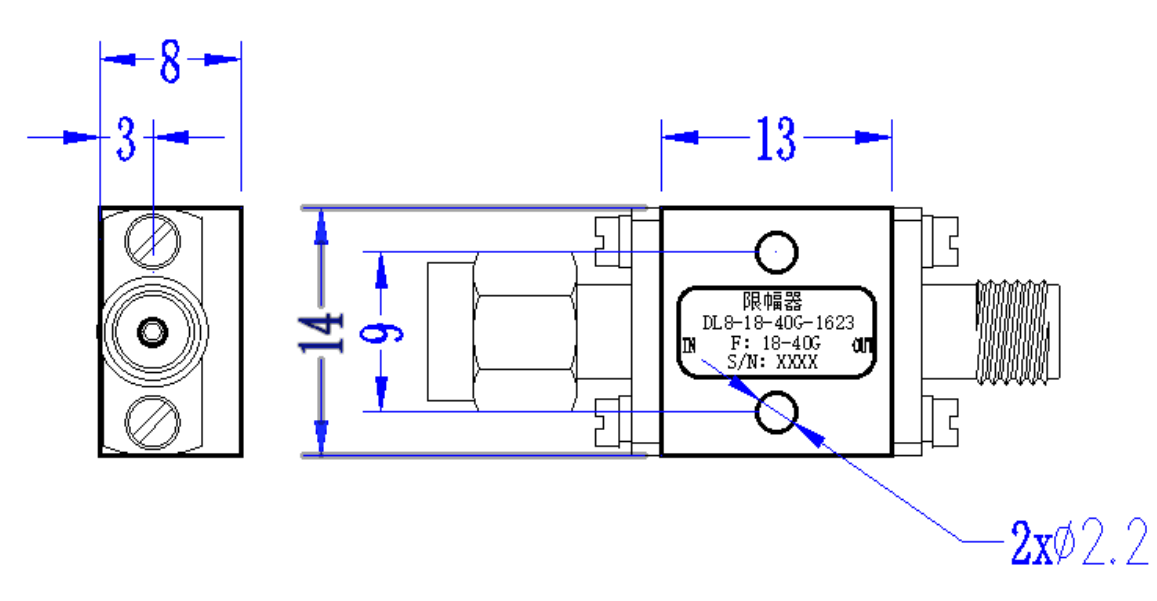

外形结构图（mm）

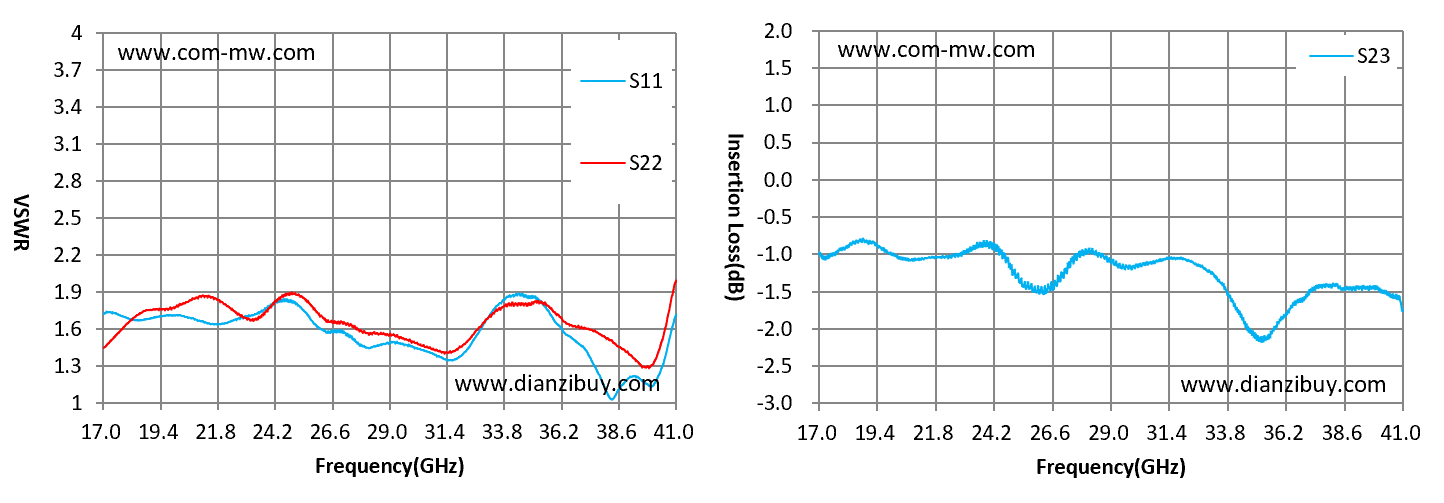

典型测试曲线图
注意事项
1、注意输入输出方向，反接可能会导致产品烧毁。
