功率放大器
3800~4500MHz, 增益48dB, 饱和功率44dBm, SMA
- DPA9-3800-4600-2817
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 3800 | ~ | 4500 | MHz |
| 增益 | 47 | 48 | 49 | dB |
| 增益平坦度 | 4 | dB | ||
| 驻波比 | 1.8 | |||
| 饱和功率 | 44 | 45 | 46 | dBm |
| 最大输入功率 | 0 | dBm |
其它参数
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 工作电压 | +28V |
| 工作电流 | 4000mA |
| 工作温度 | -40~+65℃设计保证 |
| EN使能 | 高电平打开，低电平关闭（默认关闭）。（高电平 +3.0～+28V ；低电平 DC 0～+0.5V） |
典型测试数据
| F （MHz） | IdQ（mA） | Gain(dB) | Pout（SAT） | Ids（A） |
| 3700 | 338 | 45.55 | 43.1 | 4.03 |
| 3800 | 338 | 46.42 | 43.72 | 3.94 |
| 3900 | 338 | 46.48 | 44.79 | 4.14 |
| 4000 | 338 | 45.25 | 45.19 | 4.21 |
| 4100 | 338 | 48.94 | 45.06 | 4.07 |
| 4200 | 338 | 49.1 | 444.49 | 3.61 |
| 4300 | 338 | 48.13 | 43.54 | 2.7 |
| 4400 | 338 | 48.46 | 45.5 | 3.66 |
| 4500 | 338 | 48.8 | 45.85 | 3.51 |

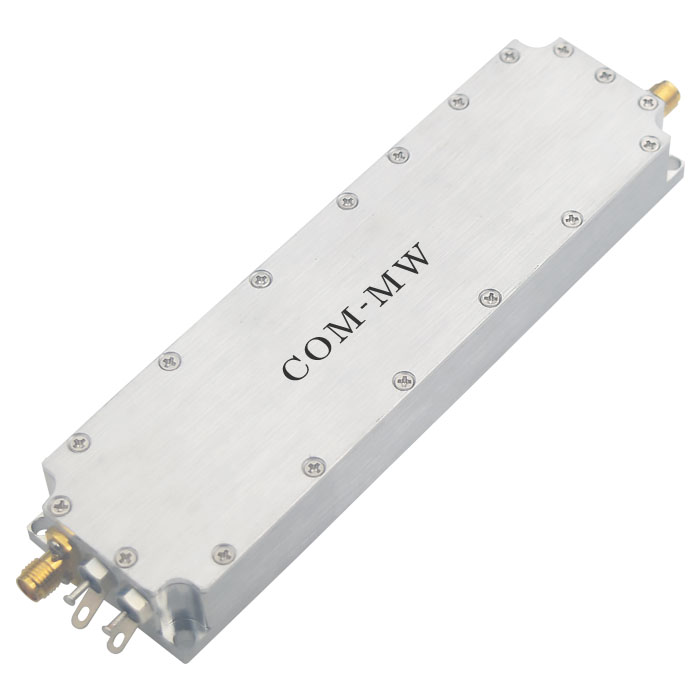

参考实物图

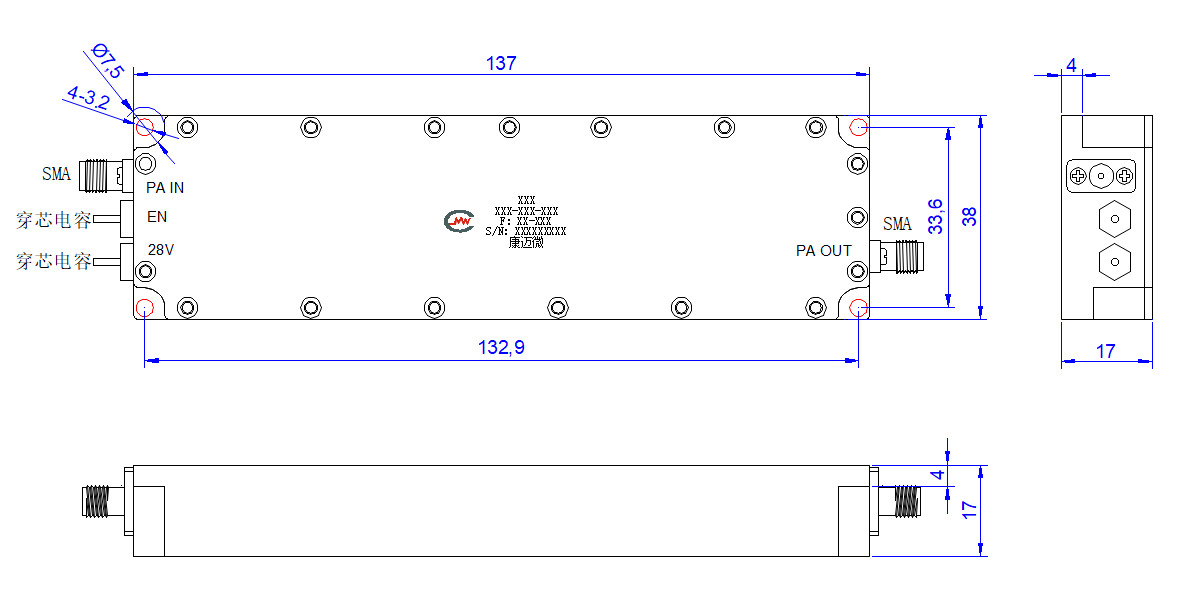

外形结构图
注意事项
存储在湿度小于25%的环境，注意防尘防静电；
输出抗失配负载驻波比 4.0，输出开路 5 分钟不损坏；
请注意产品的功耗，设计时考虑放大器散热问题；清洗产品表面，请勿将产品浸泡清洗液中清洗。
